un tubo orizzontale con un restringimento è detto tubo venturi e serve per misurare la velocità del flusso di gas o di liquidi.

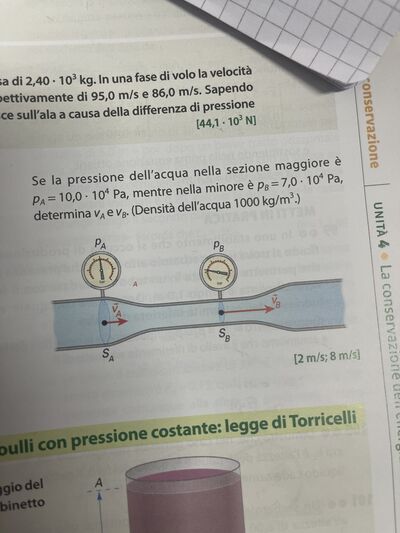

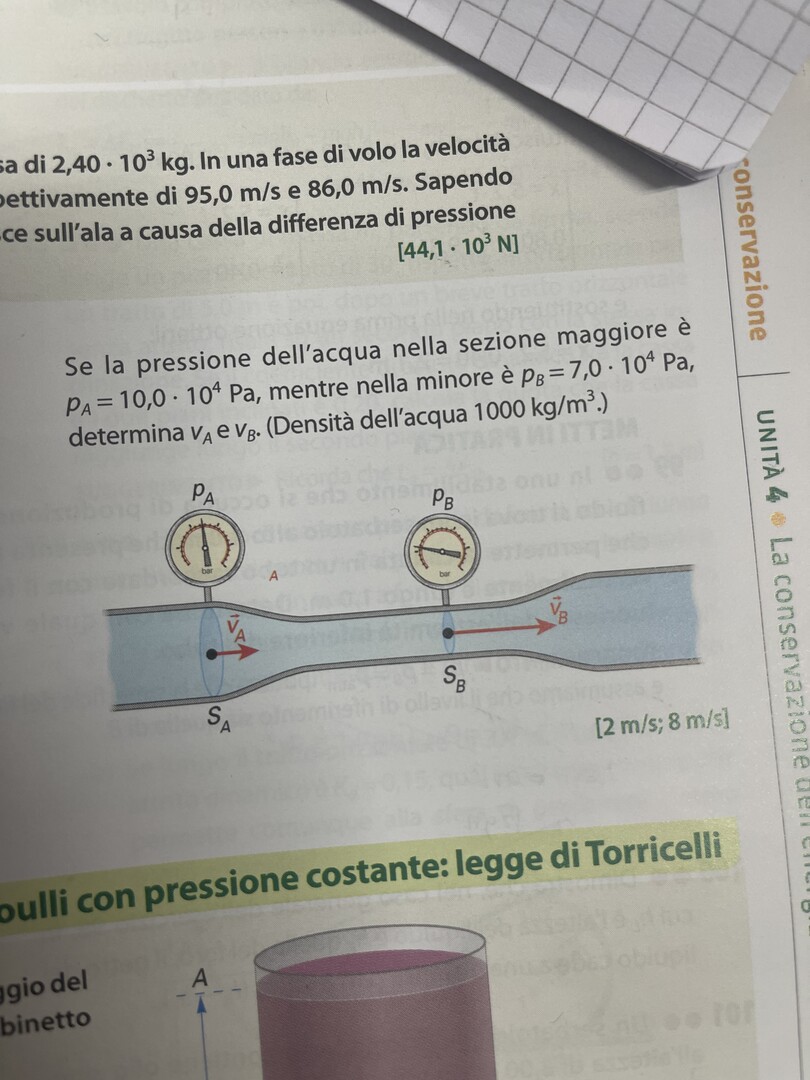

Hai un tubo di Venturi di diametro dA = 0.12m che presenta una strozzatura, per cui si riduce a dB=0.06m.
Se la pressione dell’acqua nella sezione maggiore è pA=10,0•10^4 Pa, Mentre nella minore è pB=7,0•10^4 Pa, determina vA e vB.
20
punti
Livello 0
Conoscendo i diametri delle due sezioni, dall'equazione di continuità si ricava:
{vB= vA*(dB/dA)² = 4*VA
Dall'equazione di Venturi, conoscendo le pressioni in A e B, si ottiene:
{PA+(1/2)*d*vA² = PB + (1/2)*d*vB² (d=1000 kg/m³)
Da cui si ricava:
vA= 2 m/s
vB= 2*4=8 m/s
