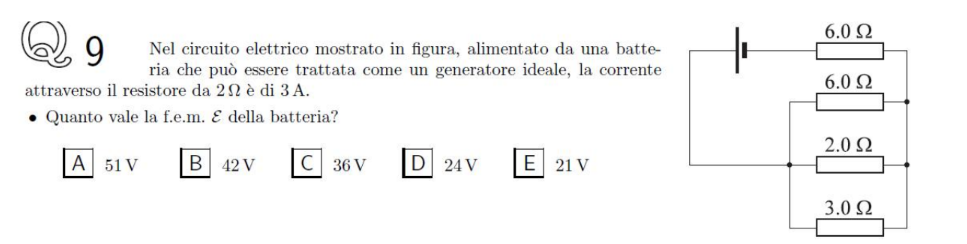

Nel circuito elettrico mostrato in figura, alimentato da una batte ria che può essere trattata come un generatore ideale, la corrente attraverso il resistore da 2ohm è di 3A.
Quanto vale la fem della batteria?
Nel circuito elettrico mostrato in figura, alimentato da una batte ria che può essere trattata come un generatore ideale, la corrente attraverso il resistore da 2ohm è di 3A.
Quanto vale la fem della batteria?
63
punti
Livello 1
Le resistenze in parallelo sono sottoposte a una ddp di 2 * 3 = 6 V
e quindi le correnti che le attraversano sono 6/6, 6/2, 6/6 = 1, 3, 1 A
la corrente totale é (1 + 3 + 1) A = 5 A
La ddp sul resistore esterno é 5 * 6 = 30 V
e quindi E - 30 = 6 => E = 36 V (C)
58339
punti
Livello 7
@eidosm.." le correnti che le attraversano sono 6/6, 6/2, 6/3 = 1, 3, 2 A ; E = 42 V

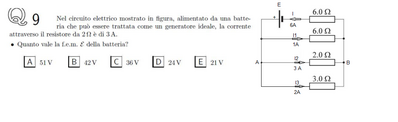

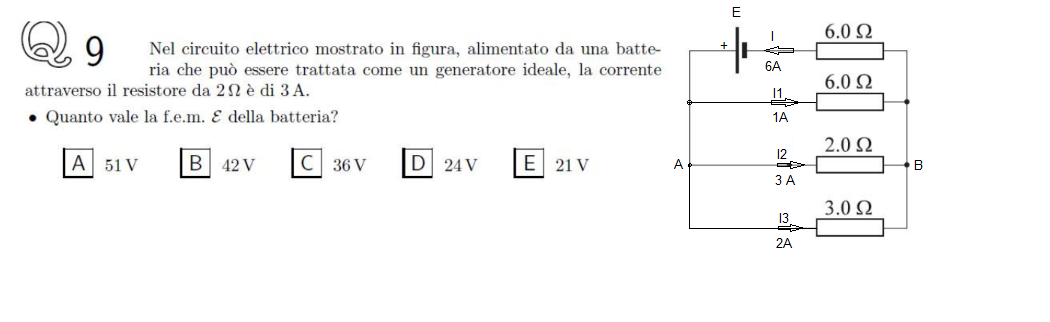

VAB = I2*2 = 3*2 = 6 V
I1 = VAB/6 = 1 A
I3 = VAB/3 = 2 A
I = I1+I2+I3 = 1+2+3 = 6 A
E = I*6+VAB = 36+6 = 42 V .....opzione B
142415
punti
Genius III
Le tre resistenze in parallelo R1; R2; R3; sono soggette alla stessa differenza di potenziale;
DeltaV (parallelo) = R2 * i2 = 2,0 * 3 = 6,0 Volt;
R parallelo = (1/3 + 1/2 + 1/6)^-1 = (2/6 + 3/6 + 1/6)^-1 = 6/6;
R parallelo = 1,0 Ohm;
i (parallelo) = Vparallelo / R parallelo = 6,0 / 1 = 6 A; corrente che circola nel circuito;
Delta V1 su R,(resistenza in serie con il parallelo):
DeltaV1 = 6,0 * 6 = 36 Volt
Delta V = R * i + R parallelo * i;
Delta V = 6,0 * 6 + 6,0 = 36 + 6,0 = 42 V; (differenza di potenziale del generatore).
Oppure:
Requivalente = R + R parallelo = 6,0 + 1 = 7 Ohm;
Delta V = Re * i = 7 * 6,0 = 42 Volt.
Risposta B.
Ciao @pernille
86901
punti
Genius II

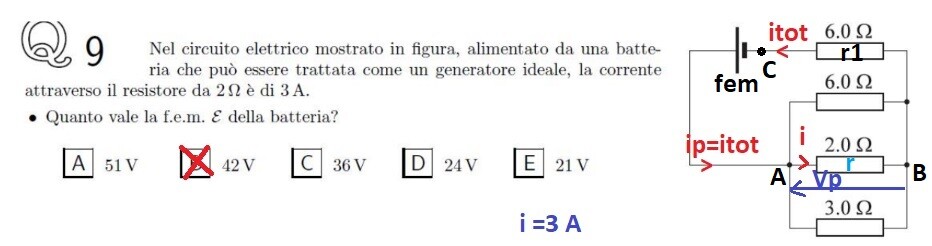

i*r = 3*2=Vp = 6 V
tra A e B
rp=(1/6 +1/2+1/3)^-1=1 ohm
tra A e C ...
req = rp + r1 = 1 + 6 = 7 ohm
ip/i = r/rp = 2/1 = 2 ---> ip = 2*i = 2*3 = 6 A
fem = ip*req = 6*7 = 42 V
