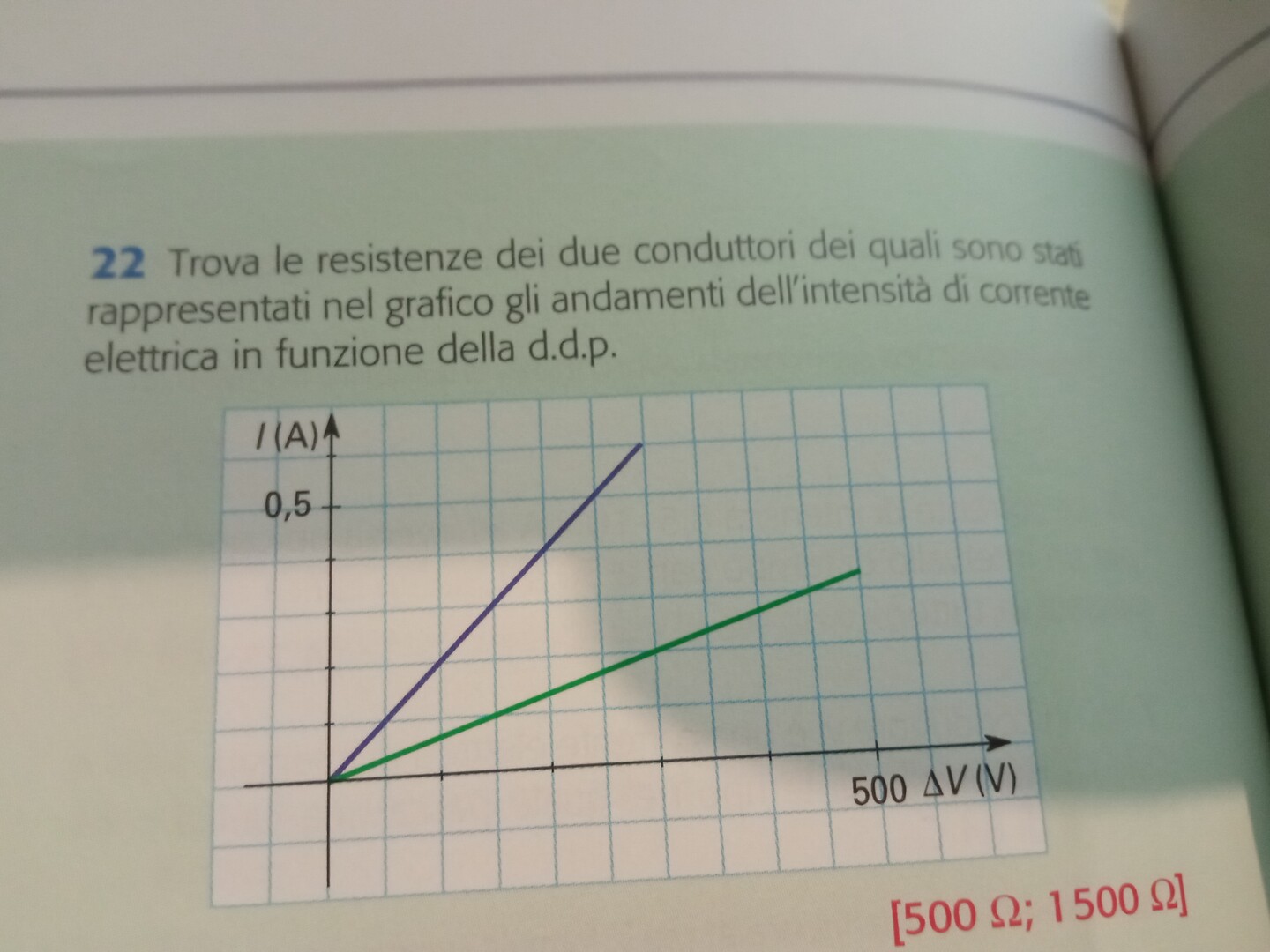

Fisica esercizio 22

22)

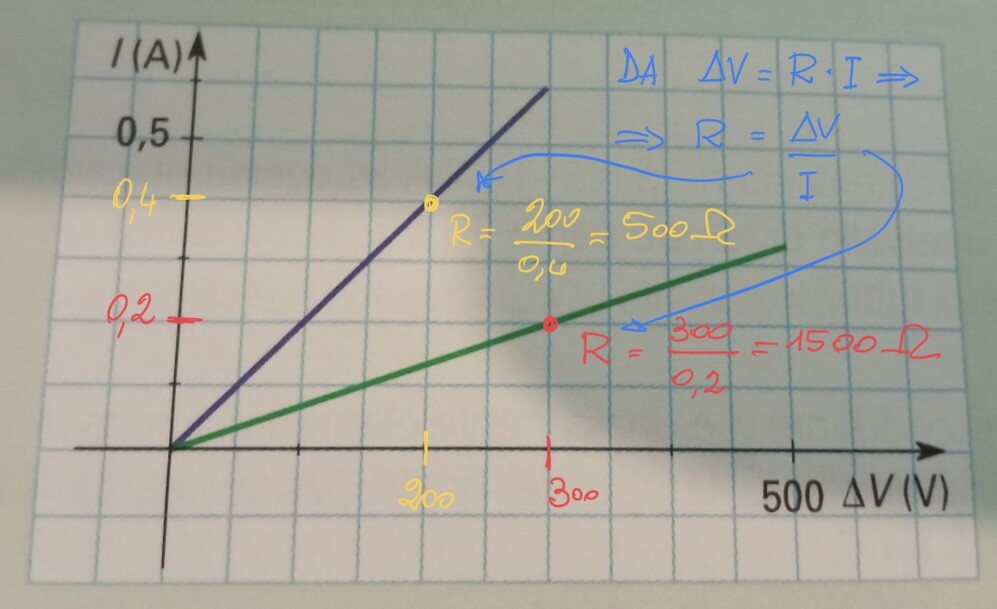

Resistenza del primo conduttore (blu) $R= \frac{V}{I} = \frac{250}{0,5} = 500\mathrm{~Ω}$.

Resistenza del secondo conduttore (verde) $R= \frac{V}{I} = \frac{300}{0,2} = 1500\mathrm{~Ω}$.

Rb = Vb/Ib = 300V/0,6 A = 500 ohm

Rv =  Vv/Iv = 450 V/0,3 A = 1.500 ohm

 Cliccare per ingrandire.

La scelta dei punti sulle due semirette non è univoca.

buona serata

per rendere piu' facile la lettura del grafico guarda quando le rette cadono sul incrocio dei quadratini
