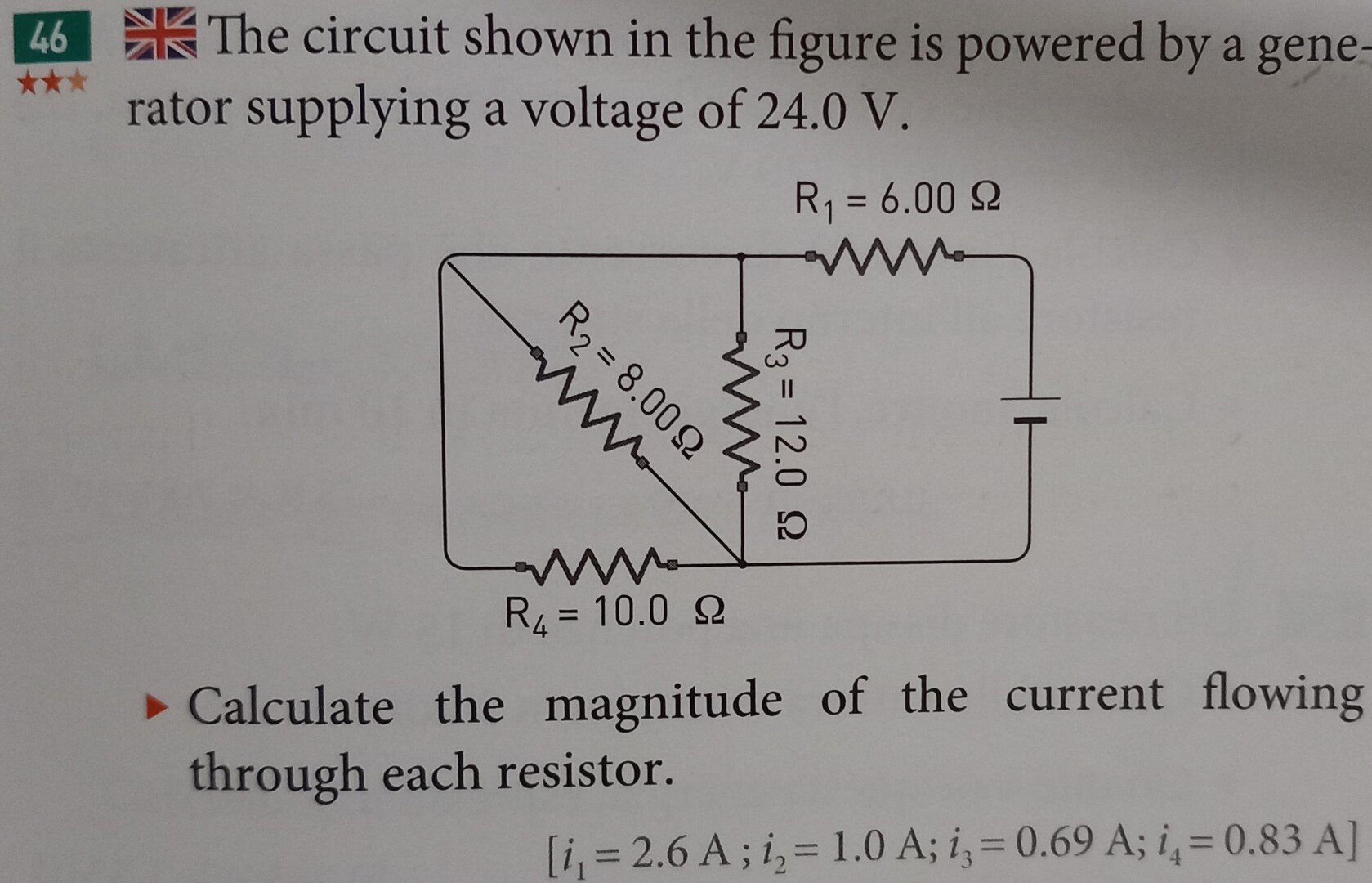

The circuit shown in the figure is powered by a gene rator supplying a voltage of $24.0 \mathrm{~V}$.
- Calculate the magnitude of the current flowing through each resistor.
The circuit shown in the figure is powered by a gene rator supplying a voltage of $24.0 \mathrm{~V}$.
- Calculate the magnitude of the current flowing through each resistor.
60
punti
Livello 1
R2, R3, R4, sono in parallelo;
Rparallelo:
1/Rp = (1/12 + 1/8 + 1/10)= 0,308333;
Rp = 1/0,30833 = 3,24 Ohm;
Rp è in serie con R1;
R1 = 6,00 Ohm;
Re = 6,00 + 3,24 = 9,24 Ohm;
i = V / Re = 24,0 /9,24 = 2,6 A;
in R1 passa tutta la corrente i = 2,6 A;
V1 = 6,00 * 2,6 = 15,6 V; (tensione ai capi di R1);
Nel parallelo e in R1 passa la stessa corrente i = 2,6 A;
ai capi di R2, R3 ed R4 c'è la stessa differenza di potenziale Vp;
V parallelo:
Vp = Rp * i = 3,24 * 2,6 = 8,4 V;
la corrente si divide sulle tre resistenze;
i2 = Vp / R2 = 8,4/8,00 = 1,05 A; (corrente in R2);
i3 = Vp / R3 = 8,4 / 12,0 = 0,7 A; (corrente in R3);
i4 = Vp / R4 = 8,4 / 10,0 = 0,84 A; (corrente in R4);
i2 + i3 + i4 = i = 2,6 A.
Ciao @brunogerby
