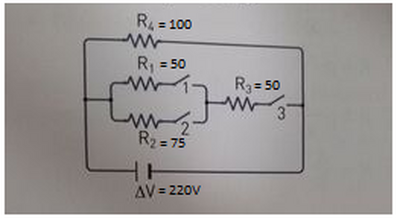

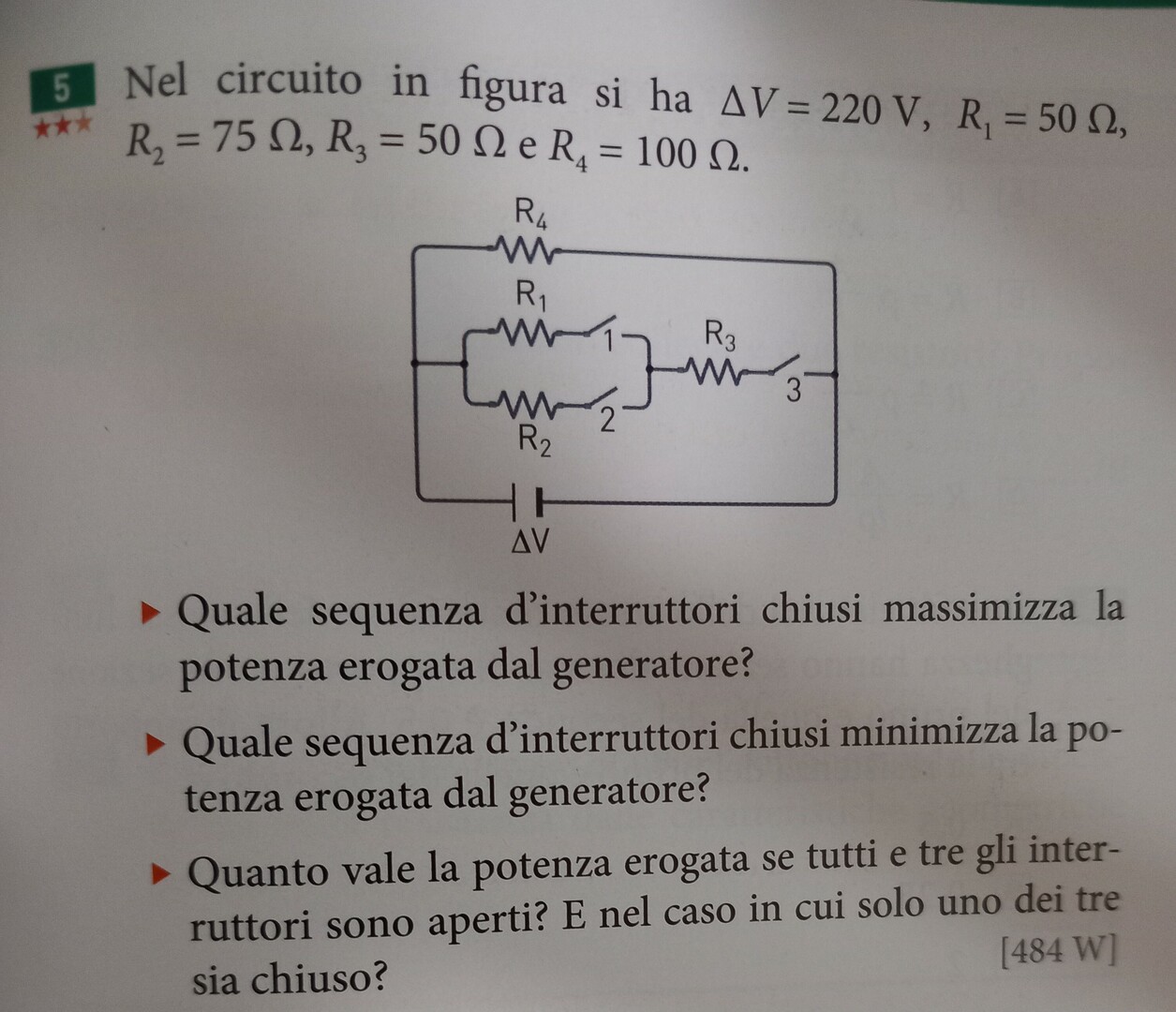

Nel circuito in figura si ha $\Delta V=220 \mathrm{~V}, R_1=50 \Omega$, $R_2=75 \Omega, R_3=50 \Omega$ e $R_4=100 \Omega$.
- Quale sequenza d'interruttori chiusi massimizza la potenza erogata dal generatore?
- Quale sequenza d'interruttori chiusi minimizza la potenza erogata dal generatore?
- Quanto vale la potenza erogata se tutti e tre gli interruttori sono aperti? E nel caso in cui solo uno dei tre sia chiuso?
[484 W]
60
punti
Livello 1
1) tutti gli interruttori chiusi
2) tutti gli interruttori aperti
3) P = V^2/R = 22^2 = 484 watt
4) come il caso 3
