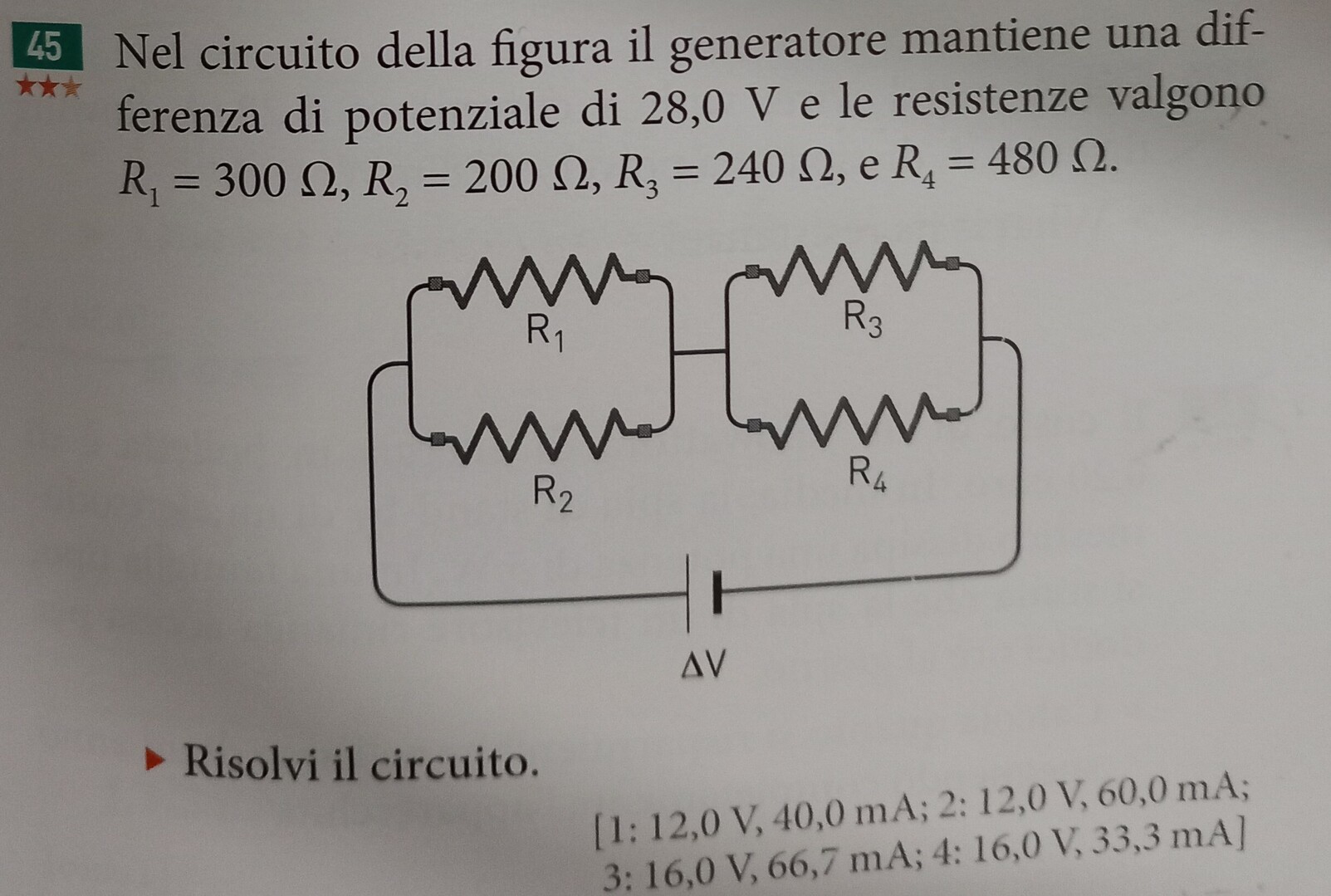

Nel circuito della figura il generatore mantiene una differenza di potenziale di $28,0 \mathrm{~V}$ e le resistenze valgono $R_1=300 \Omega, R_2=200 \Omega, R_3=240 \Omega$, e $R_4=480 \Omega$.
Risolvi il circuito.
Nel circuito della figura il generatore mantiene una differenza di potenziale di $28,0 \mathrm{~V}$ e le resistenze valgono $R_1=300 \Omega, R_2=200 \Omega, R_3=240 \Omega$, e $R_4=480 \Omega$.
Risolvi il circuito.
60
punti
Livello 1
Req = (300*200)/500+(240*480)/720 = 280 ohm
corrente I = V/Req =28/280 = 0,10 A
I1 = I*200/500 = 0,040 A
I2 = I*300/500 = 0,060 A
I3 = I*480/720 = 0,067 A
I4 = I*240/720 = 0,033 A
V12 = 0,040*300 = 12,0 V
V34 = V-V12 = 28-12 = 16,0 V
