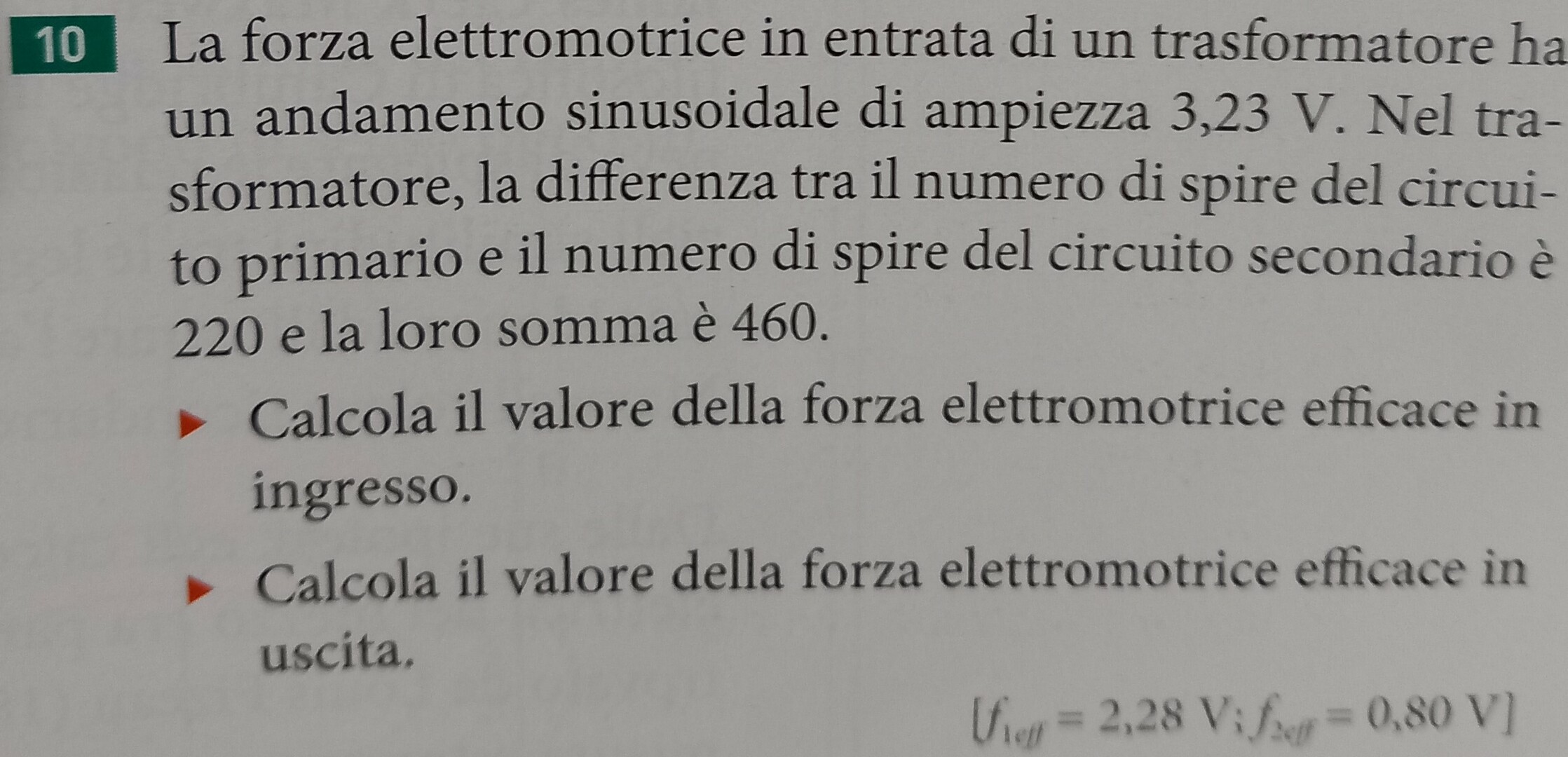

La forza elettromotrice in entrata di un trasformatore ha un andamento sinusoidale di ampiezza 3,23 V. Nel trasformatore, la differenza tra il numero di spire del circuito primario e il numero di spire del circuito secondario è 220 e la loro somma è 460 .
Calcola il valore della forza elettromotrice efficace in ingresso.
Calcola il valore della forza elettromotrice efficace in uscita.
60
punti
Livello 1

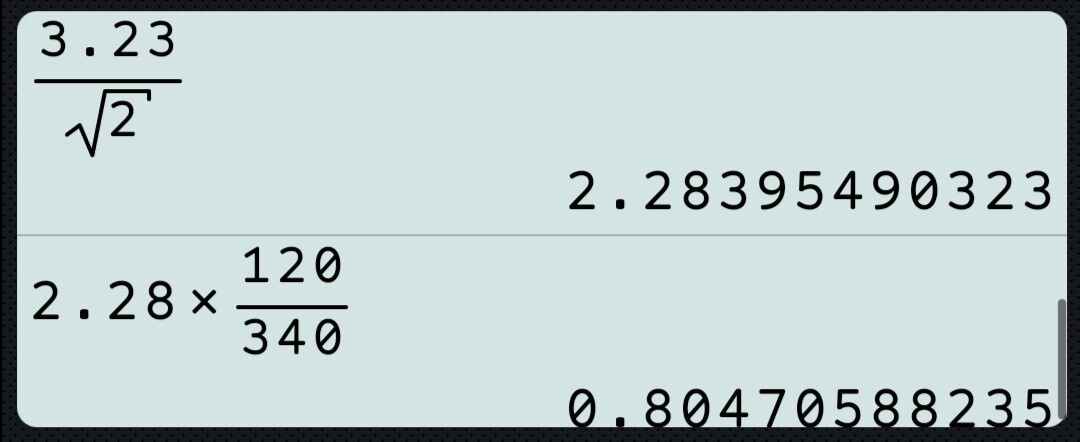

Determino la fem efficace in ingresso:
i_eff = i0/radice (2)
fem_eff = V0/radice (2)
dove:
V0= valore di picco della funzione: fem(t) = 3,23*sin(wt)
Nel nostro caso:
fem_in = 2,28 Volt
Determino il numero di spire in, out conoscendo somma e differenza.
Moltiplicando la fem_in * il rapporto tra il numero di spire, determino il valore fem efficace out.
fem_out = 0,80 V
