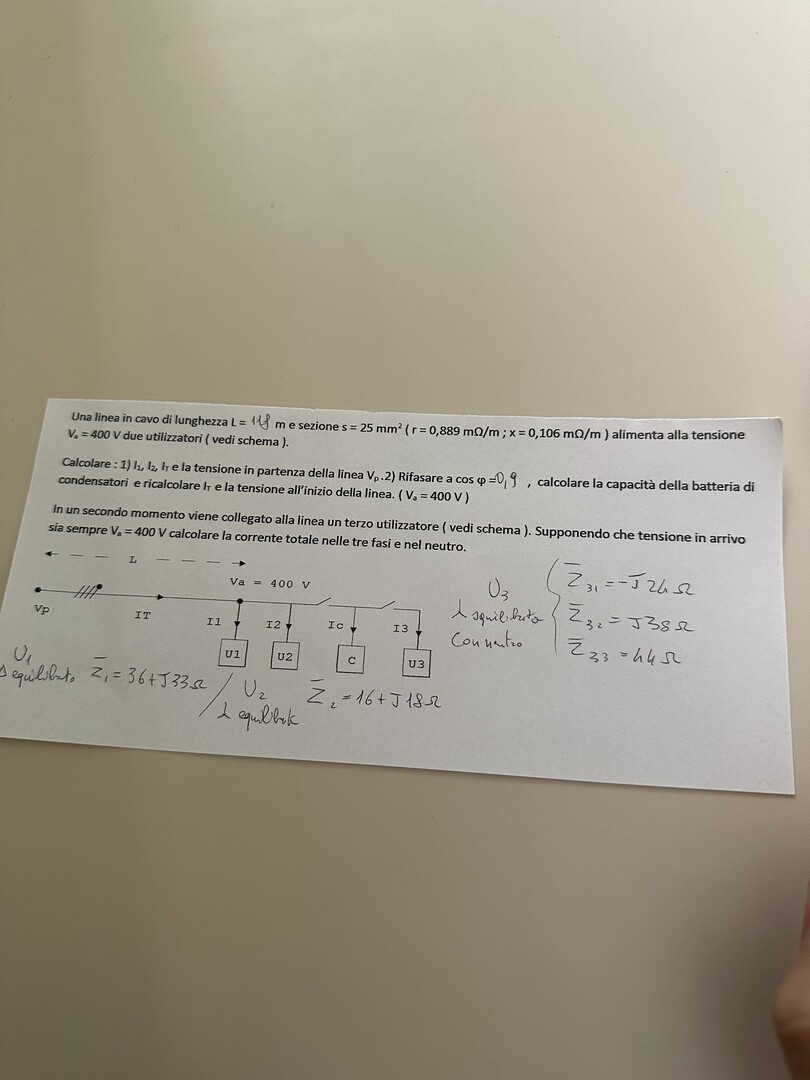

Elettrotecnica prova

è una prova?

meglio aspettare!

comunque It puoi calcolarla con Boucherot...

S1 = P1 + jQ1  = V1*i1*cosphi1 + j*V1*I1*senphi1

S2= P2 + jQ2  = V2*I2*cosphi2 + j*V2*I2*senphi2

St = S1 + S2 =V1*i1*cosphi1 + j*V1*I1*senphi1 + V2*I2*cosphi2 + j*V2*I2*senphi2 = P1+P2 +j(Q1 +Q2)

dove phi1 è argomento di Z1 ---> arctan(33/36)  e phi2 è argomento di Z2 ---> arctan(18/16)

... quindi:

Pt = P1+P2

e

Qt = Q1 + Q2

St = sqrt(Pt² + Qt²) = Vta *It = 400*It   ---> It = St/400

etc...

step 1

Rpf = 36//16 = 36*16/(36+16) = 11,08 ohm

Xpf = 33//18 = 33*18/(33+18) = 11,65 ohm

Zpf = √11,08^2+11,65^2 = 16,08 ohm

cos φ = Rp/Zp = 11,08/16,08 = 0,6890

sen φ = Xp/Zp = 11,65/16,08 = 0,7244

If = E/Zp = 400/(√3*16,08) = 14,36 A

ΔVℓ = √3*Iph*(Rℓ*cosφ+Xℓ*senφ)

ΔVℓ =24,88*(8,89*10^-4*118*0,689+1,06*10^-4*118*0,7244) = 2,02 V

rifasamento a cos φ 0,9 (tan φ = 0,484)

0,484 =X'p / Rp

X'p = Rp*0,484 = 5,36 ohm

Xc = Xp-X'p = 11,65-5,36 = 6,28 ohm = 10^3 /6,28*50*C

50C = 10^3

C = 10^3/50 = 20 mF

A = 3*Xc*If^2 = 3*6,28*14,36^2 = 3885 VArc
