Un circuito elettrico è formato da un filo di manganina (p manganina = 4.4 x 10^-7), lungo 100m di sezione 1 mm^2 (0.001m^2) tale filo costituisce 4/5 della resistenza totale del circuito stesso e l'intensità della corrente che vi circola è 2.5 A. Calcolare la tensione applicata ai morsetti del filo di manganina, l'energia dissipata su tale filo in 30 minuti (1800 s) e la tensione applicata dal generatore ai capi del circuito.
SOLUZIONI: Vm = 110 V; W = 495 kJ; V = 137,5 V.
grazie
102
punti
Livello 1
Un circuito elettrico è formato da un filo di manganina (p manganina = 4.4 x 10^-7), lungo 100m di sezione 1 mm^2 (0.001m^2 ???) tale filo costituisce 4/5 della resistenza totale del circuito stesso e l'intensità della corrente che vi circola è 2.5 A. Calcolare la tensione applicata ai morsetti del filo di manganina, l'energia dissipata su tale filo in 30 minuti (1800 s) e la tensione applicata dal generatore ai capi del circuito.
SOLUZIONI: Vm = 110 V; W = 495 kJ; V = 137,5 V.
.............................
R = p*l/S = 4.4 x 10^-7*100/(1*10^-3)^2 = 44 ohm
Vm = R*i = R*2.5 = 110 V
W = R*i^2*t = 44*2.5^2*1800 = Vm²/R* t = 495000 J =495 kJ

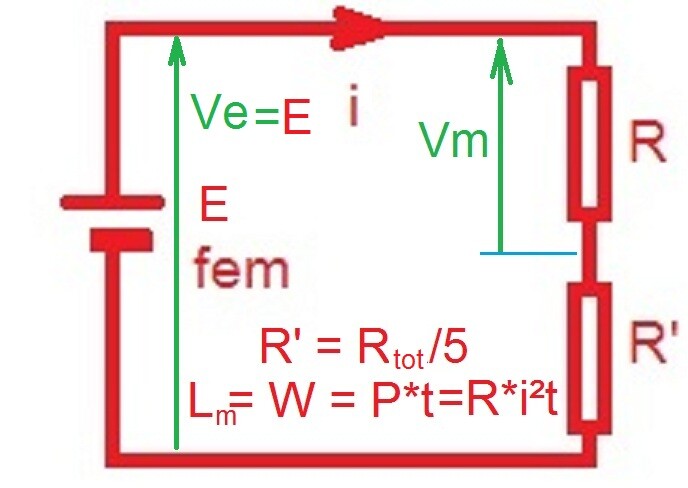

Ve /Vm =(R+R')i/(Ri) =(R+R')/R = Rtot/R = (5/5)/(4/5) = 5/4 ---> Ve = 137.5 V
..............................
tuo commento:
quanto vale la resistenza??
7583
punti
Livello 5
@nik quanto vale la resistenza??
