[Risolto] Domanda di elettrotecnica



0

Salve, come si ridimensiona una resistenza in modo che misuri una portata di 100 V con uno strumento di portata di 10 V?

Autore
Etichette discussione
4 Risposte



2

bisogna conoscere la sensibilità dello strumento  s cioè quanti sono gli "ohm per volt" dello stesso!

ad es

se hai uno strumento da s = 20000 ohm/volt allora il suo "consumo" di fondo scala è ifs= 1/20000 = 0.00005 A = 50 microA

quindi per portare la portata (il valore di f.s.) a 100 V bisognerà inserire in serie allo strumento

Rserie = 100V * 20000ohm/V = 2 Mohm

680r

... ovviamente per fare l'amperometro a più portate occorre sapere quale è la resistenza interna del milliamperometro che lo costituisce ... oppure la caduta di f.s. (totale sullo strumento) quando esso è attraversato dalla ifs

.......................

dal tuo commento...

Si dimensioni una resistenza per (misurare) {aumentare} la portata intorno ai 100 V (con) {di} uno strumento di portata pari a 10 V disegnando il circuito per l’aumento della portata in cui sia evidente lo schema di inserimento dello strumento.



L'ha scritta il "docente" {se ha usato queste parole è uno "pseudodocente"}, cioè se è di difficile comprensione anche per un insegnante di elettrotecnica, figuriamoci per uno studente... {più che di difficile comprensione  si tratta di sapere o meno...}

comunque si misura la corrente  i10  quando lo strumento legge 10V

posto R = 10  / i10

basta porre in serie 9*R allo strumento per portarlo a "misurare" a fondo scala 100 V

difatti :

i10 = 100 / ((9+1)R)

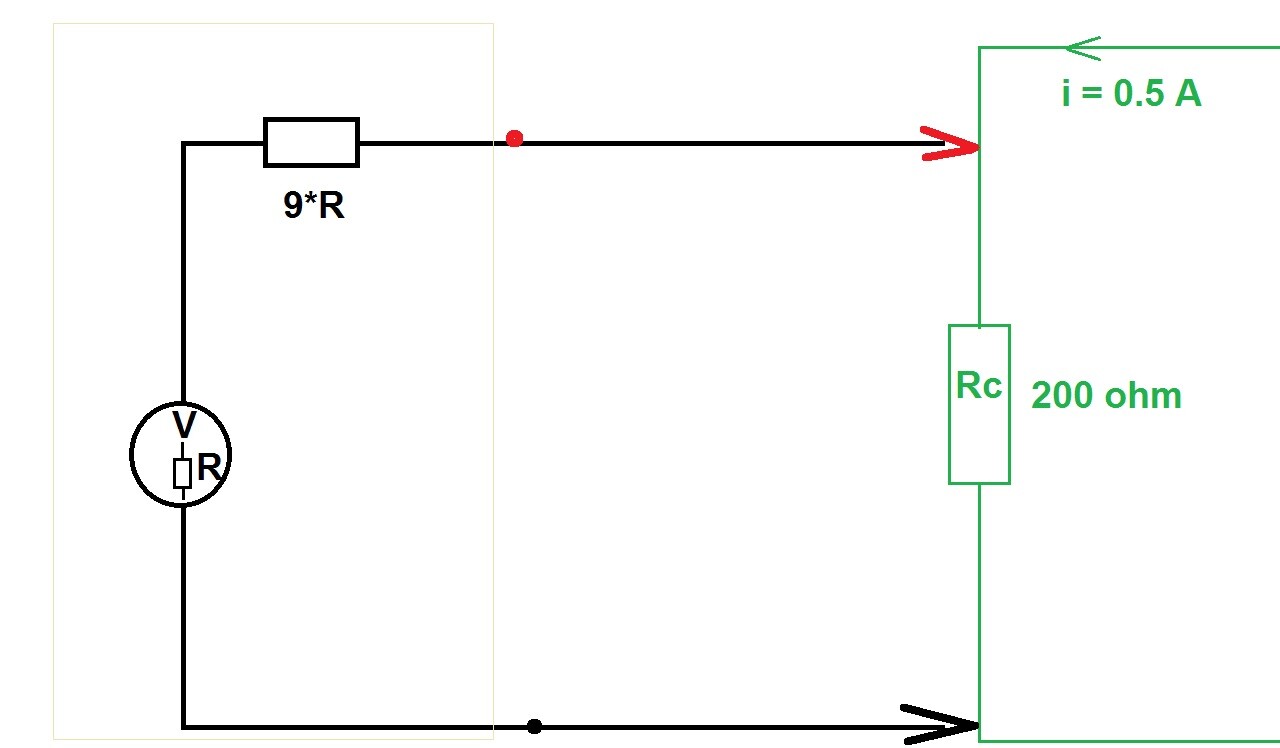

voltmetro

... ovviamente lo strumento "deriverà" corrente dal circuito sotto misura {consumo strumentale} e la lettura sarà tanto più precisa quanto più 10R > Rc



3

Come si ridimensiona la resistenza totale di un voltmetro in modo che con lo stesso fondo scala si misuri, senza danneggiarlo, un valore di 100 V , avendo lo strumento una portata di 10 V?

L'elongazione dell'indice è data dalla corrente che attraversa l'equipaggio mobile dello strumento ; un comune voltmetro da quadro ha una resistenza interna dell'ordine di 1 kohm / volt , come dire che la corrente massima che lo attraversa è di 1*10^3/10^3 = 1,0 mA

Un voltmetro (che per quanto detto prima è un milliamperometro) con portata 10V ha una resistenza interna di 10 kohm  tal che 10*10^3/(10*10^3) = 1,0 mA

per poter misurare una tensione di 100 V , bisogna che la sua resistenza interna valga 100 kohm, tal che  la corrente massima che lo attrversa sia di 1,0 mA : si deve, quindi, aggiungere una resistenza esterna di valore pari a 9 volte quella interna dello strumento !!



1

Potresti riformulare la domanda in manier più chiara? detta così mi dispiace dirlo, non ha alcun senso. La frase "una resistenza misura una portata di 100 V" non vuol dire nulla, bisogna che tu specifichi meglio il contesto e cosa vuoi ottenere.

@sebastiano La traccia completa dell'esercizio è:

Si dimensioni una resistenza per misurare la portata intorno ai 100 V con uno strumento di
portata pari a 10 V disegnando il circuito per l’aumento della portata in cui sia evidente lo
schema di inserimento dello strumento.



L'ha scritta il docente, cioè se è di difficile comprensione anche per un insegnante di elettrotecnica, figuriamoci per uno studente...



1

per prima cosa valuti la corrente di fondo scala.
di solito e' indicata come sensibilita' (Mohm/V )
p.e. se la sens. e' 1Mohm/v la resistenza inserita nella portata 10 v corrisponde a 10Mohm
per ottenere 100v dovrai mettere sul puntale (cioe' in serie alla tensione da misurare) una res. da (100Mohm-10Mohm) = 90Mohm quiando usi la portata 10v.
