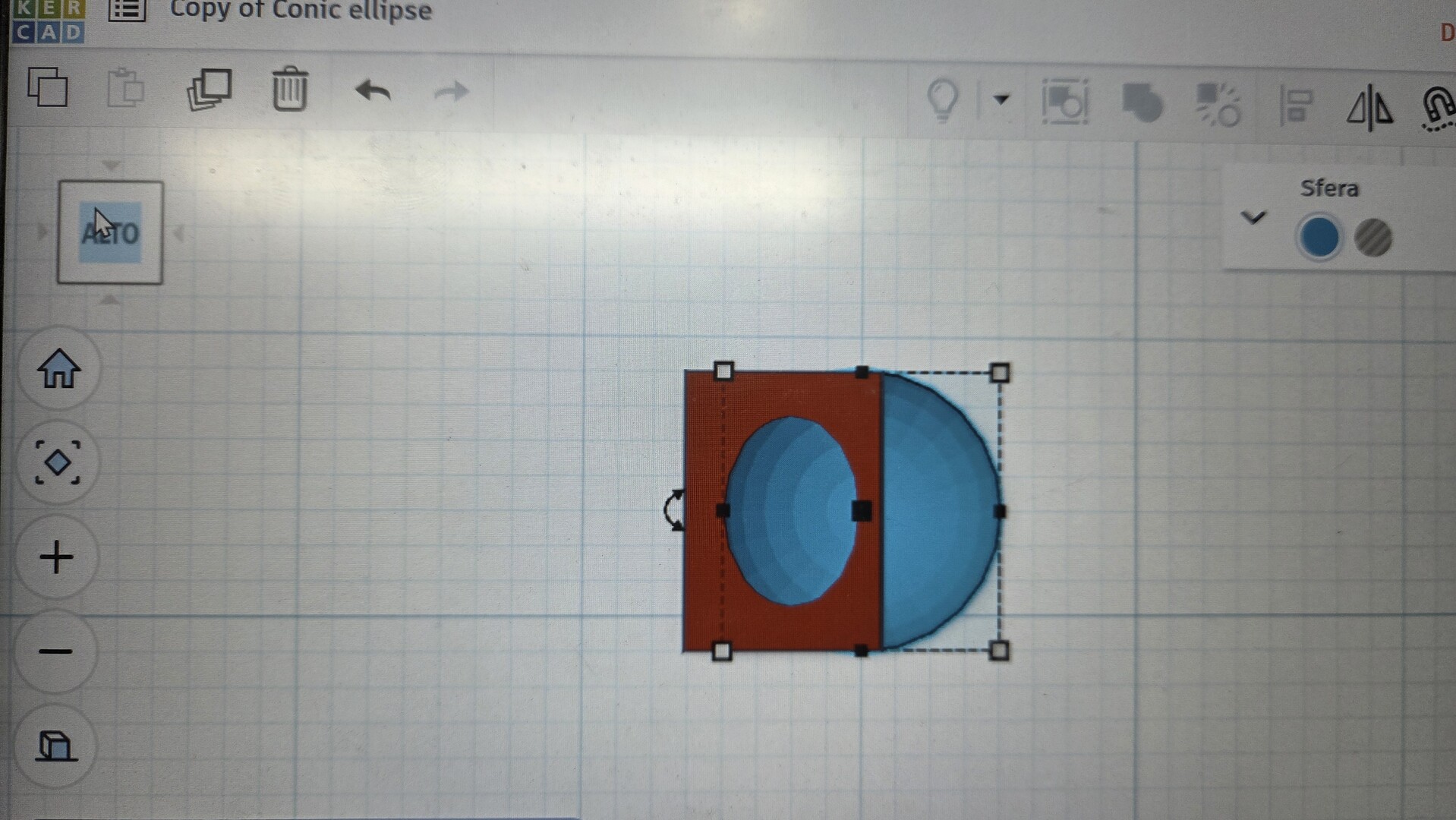

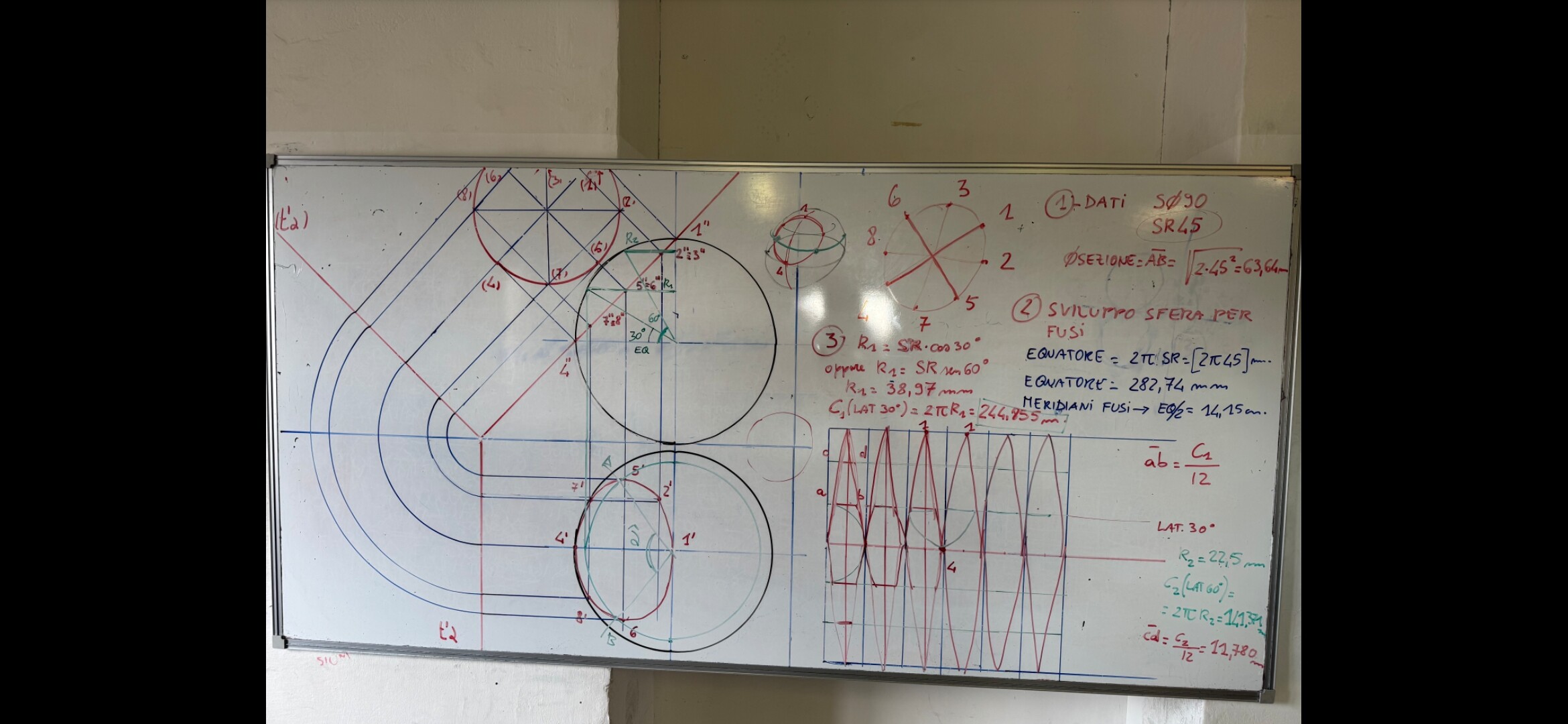

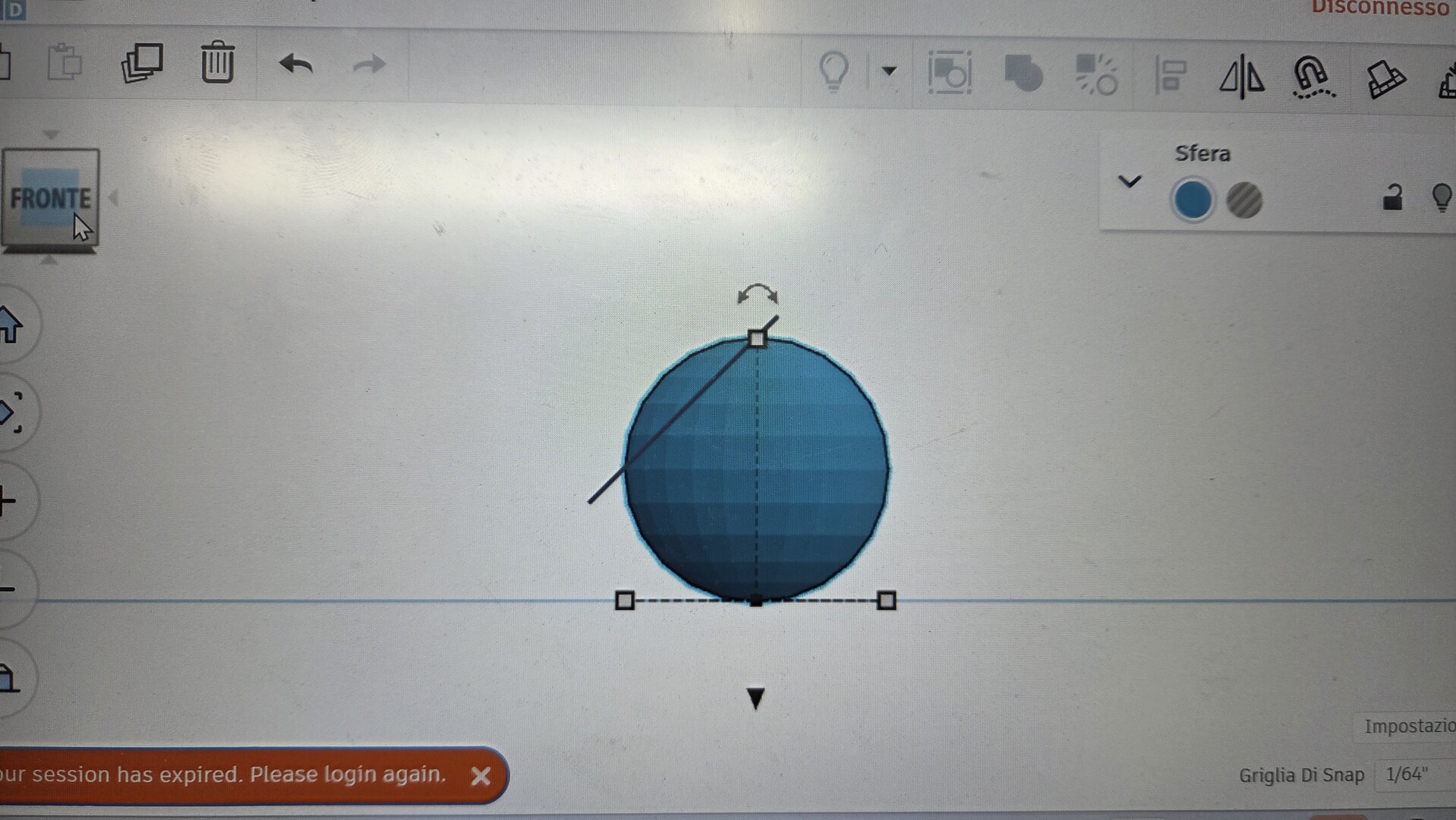

Buon pomeriggo noi avremmo da fare uno sviluppo tridimensionale di una sfera sezionanta ma non capisco dove sono i punti di sezione sui fusi. In allegato le foto.

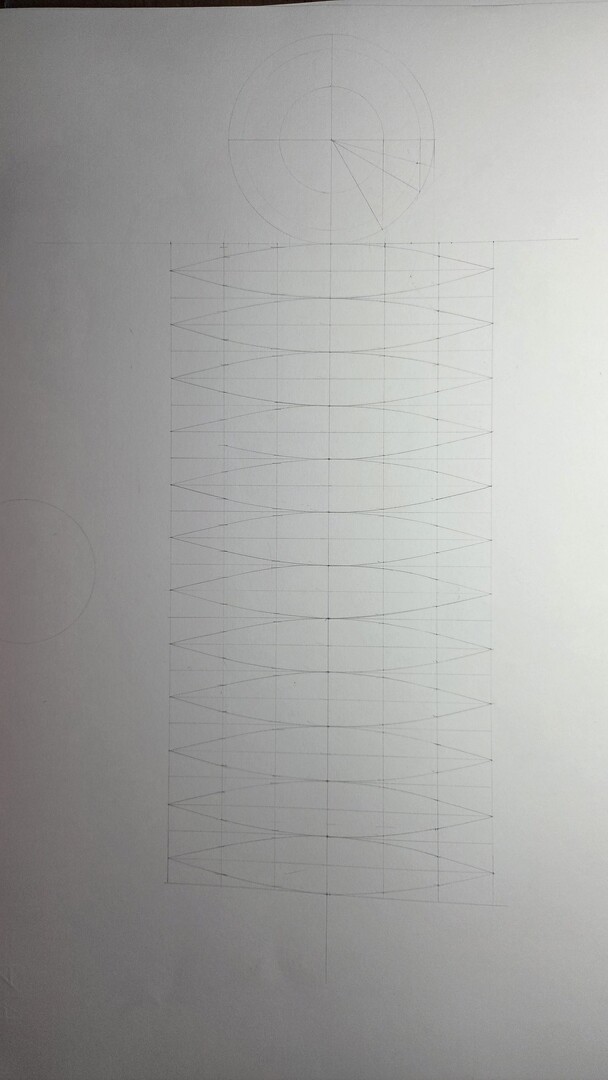

P.s: i punti di sezione non capisco dove metterli nella foto dei fusi
Chiedo ancora scusa per la quantita delle foto caricate e di testo scritto
15
punti
Livello 0
@sam10 ...you just need gramor !!
@remanzini_rinaldo - Grazie mille Rinaldo però, che esagerazione! Cordiali saluti.

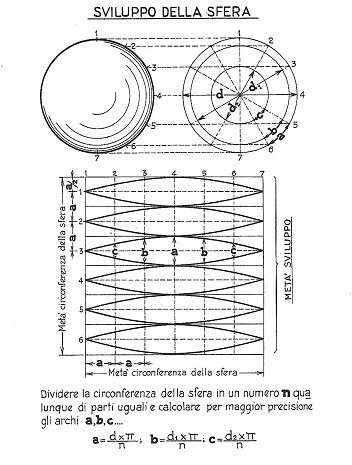

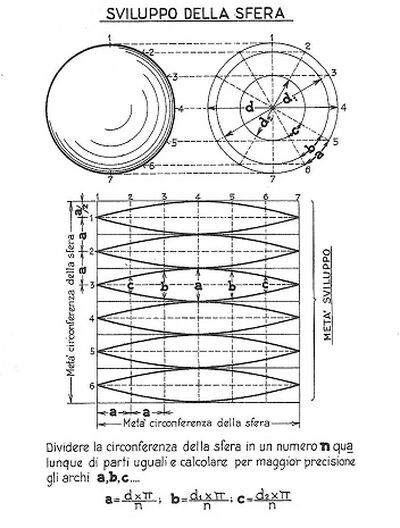

Intanto ti invio lo sviluppo di una sfera con divisione in 12 parti, qui ne vedi 6 come esempio, quindi coprono metà circonferenza, con le formule e i punti da seguire:
Qui lo sviluppo è rappresentato girato di 90°, comunque le linee verticali, in pratica, rappresentano i paralleli, dove la 4 è l'equatore mentre le linee orizzontali rappresentano i meridiani, i vertici dei fusi confluiscono sui poli. Saluti.
68261
punti
Genius I

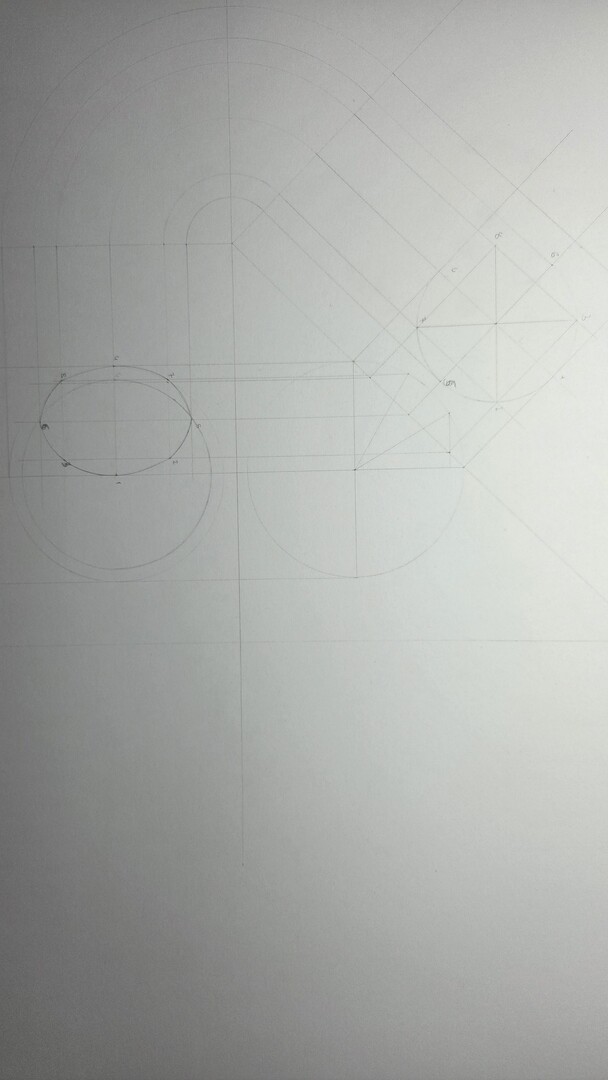

@sam10 - Per il disegno con proiezione ortogonale e sezione in vera forma secondo me l'hai disegnato e strutturato benissimo anche se si vede poco, mi sembra di vedere solo una imperfezione nella vista in basso, comunque l'ho fatto ma lo devo sistemare meglio te lo mando appena posso. Saluti.
@gramor ce noi le distanze a b c le sappiamo di gia perche lo da il disegno della sfera quando vado a dividere la circonferenza in spicchi il mio problema è che disegnati questi fusi lei chiede di individuare i punti su di essi e non capisco dove poterli mettere... per il resto grazie mille per la disponibilità
@gramor Non è una esagerazione l'affermazione di Rinaldo. Per questo tipo di problemi tu sei "più unico che raro", per dirla tutta "sei indispensabile". Meno male che ci sei tu! 👍 👍 👍
@Gregorius - Veramente molto gentile, non so che dire, sono un po' intimorito per un tale apprezzamento. In realtà ho un grande ammirazione per le tue risposte come per quelle di Rinaldo e altri qui in Sos, preparatissimi. Cordiali saluti a te.
