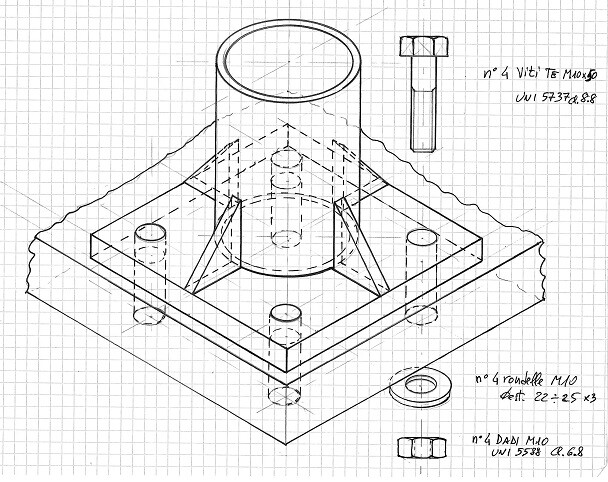

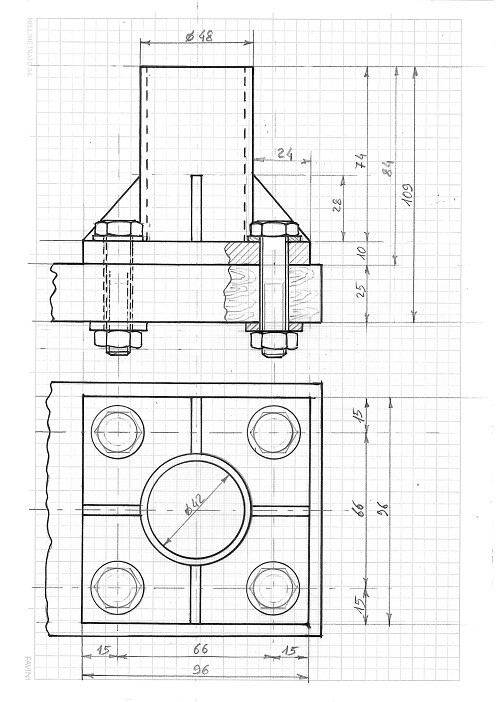

@antoninobarilla - Intanto ti invio l'assemblato. N.B.: la vite e il dado sono in vista normale. Ora faccio le proiezioni ortogonali.

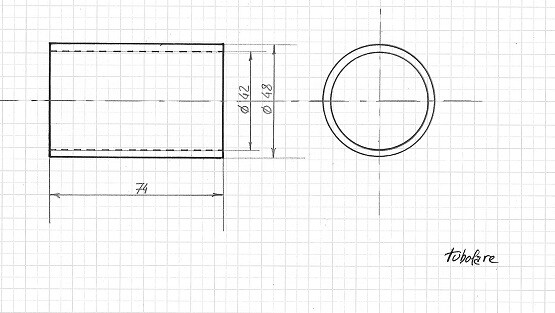

@antoninobarilla - Non avendo la lunghezza del tubolare l'ho calcolata con le proporzioni e risulta circa 74 mm. Il resto del disegno è tutto in proporzione.

@gramor va bene

@antoninobarilla - Le 4 rondelle sono di diametro maggiorato per evitare la deformazione del legno, dalla parte superiore della piastra sarebbe bene inserire 4 normali rondelle commerciali M10 ed eventualmente in caso di vibrazioni, per evitare lo svitamento accidentale 4 rondelle elastiche Grover M10.

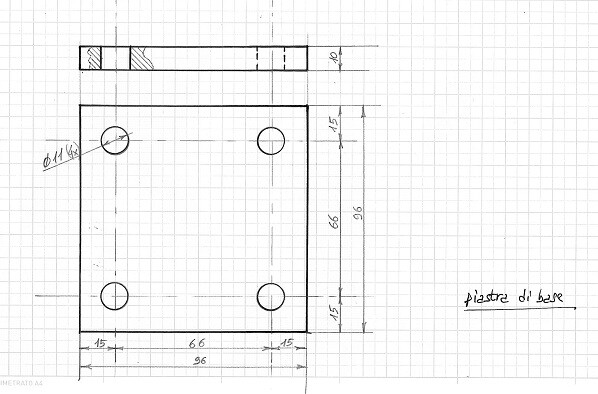

@antoninobarilla - Qui per la rappresentazione e per la costruzione sono più che sufficienti due viste, ti ho aggiunto la sezione di uno dei fori da 11 mm.

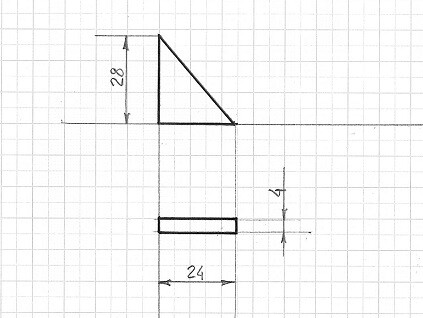

@antoninobarilla - Il disegno è di una delle quattro nervature da saldare nell'assemblato.

@gramor va bene grazie

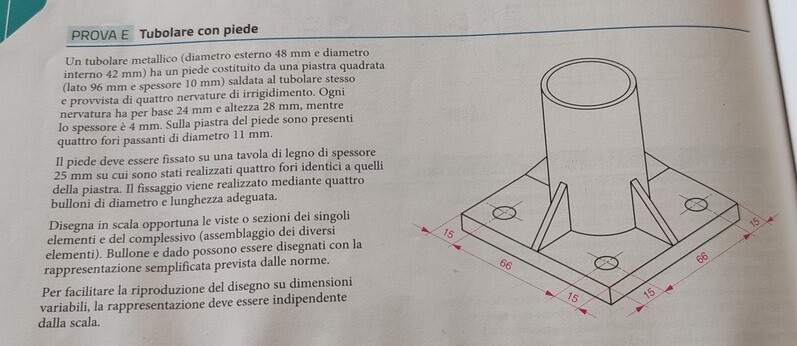

@antoninobarilla - Nella comanda c'è scritto del disegno dei particolari singoli e dell'assemblato. Per la costruzione è buona norma che i particolari singoli si disegnino in ortogonale mentre il complessivo, avendo i particolari singoli, può essere sufficiente, come in questo caso, quello in assonometria e comunque non è stato chiarito se in ortogonale o in assonometria.

@gramor okk va bene

@gramor va bene grazie

@antoninobarilla - Il composto saldato è montato su una tavola di legno di cui abbiamo solo lo spessore ed è composto da:

n° 1 piastra;

n° 1 tubolare;

n° 4 nervature di rinforzo;

n° 4 viti TE M10×50 UNI 5737 classe: 8.8;

n° 4 dadi M10 UNI 5588 classe: 6.8;

n° 4 rondelle Ø24×11×3;$

n° 4 rondelle piane oppure rondelle elastiche Grover commerciali.

N.B.: Le viterie sono solo un esempio se hai altre indicazioni vedi tu.

@gramor grazie mille

@antoninobarilla - Grazie a te, buona giornata.
