Dimensionamento resistenza (Elettrotecnica)

Question

Buongiorno, ho dei dubbi circa il seguente esercizio:

"Si dimensioni la resistenza per misurare la portata intorno ai 100A con uno strumento di portata pari a 10A (si ipotizzi la resistenza interna all'amperometro nulla o pari a 1Ω) e si descriva il circuito per l'aumento della portata cioè si dica se la resistenza da aggiungere deve essere inserita i serie o in parallelo alla resistenza dello strumento."

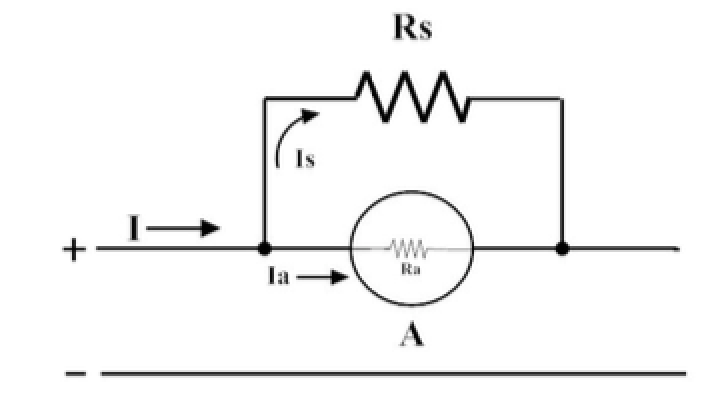

Posto che la resistenza va inserita in parallelo all'amperometro (come da immagine se ho capito bene) non mi è però chiaro come dimensionare la resistenza di shunt.

Qualcuno può aiutarmi?

Grazie

Autore

Risposta

Nitnela

(@nitnela)

17 punti

livello:

Livello 0

7 Risposte
2 0 5

11/07/2024 11:18

remanzini_rinaldo · Accepted Answer

ra = 1,0 ohm

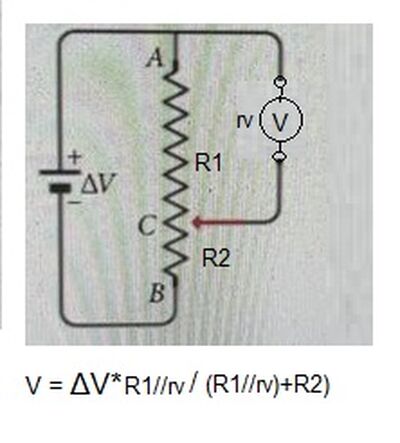

si applica la formula del partitore di corrente :

10 = 100*Rs/(ra+Rs)

10+10Rs = 100 Rs

10 = 90 Rs

Rs = 10/90 = 0,111 ohm

nella realtà gli shunt sono fatti per dare una caduta di 60 o 100 mV alla loro corrente nominale di progetto ; l'amperometro che si deriva dai suoi morsetti è, in realtà, un millivoltmetro con una resistenza interna rv dell'ordine del kohm/volt

remanzini_rinaldo

(@remanzini_rinaldo)

142425 punti

livello:

Genius III

46730 Risposte
20 7401 21902

12/07/2024 10:24

EidosM · Answer

La corrente che va nell'amperometro non deve superare 10 A. Quindi 90 A devono attraversare Rs e poiché sono collegati in parallelo 90 Rs = 10*1 da cui Rs = 0.11 ohm.

exProf · Answer

L'aiuto è assai diverso se l'esercizio è di Liceo o della facoltà d'Ingegneria.
Se è di Liceo hai già la risposta dovuta @EidosM (Rs = 1/9 Ω).
Se è d'Ingegneria le cose cambiano un pochino.
Devi formare un resistore che, senza sensibili componenti reattive, sia in grado di dissipare almeno 900 watt senza un filo di fumo e che a nessuna temperatura superi 1/9 Ω.

exProf

(@exprof)

57798 punti

livello:

Genius I

13649 Risposte
37 3172 1796

11/07/2024 12:30
