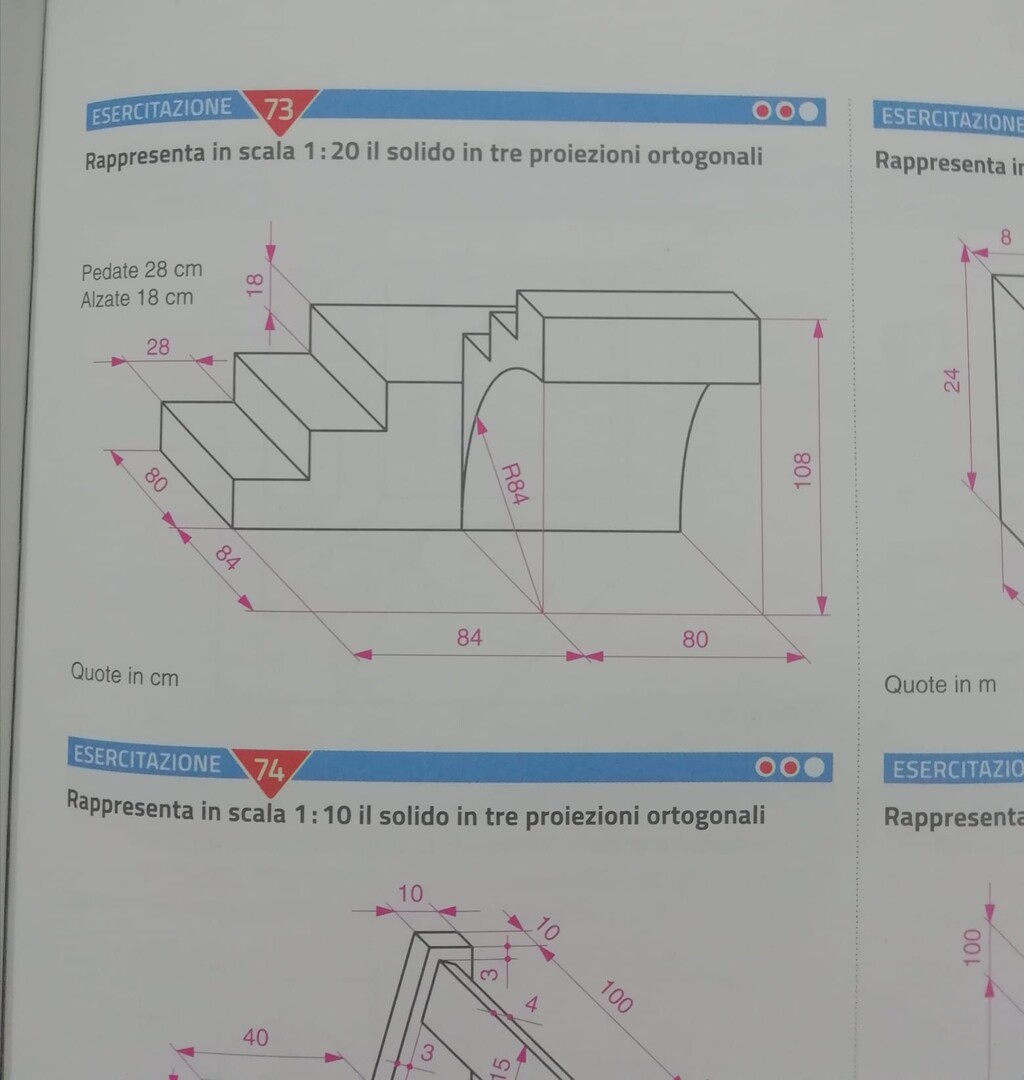

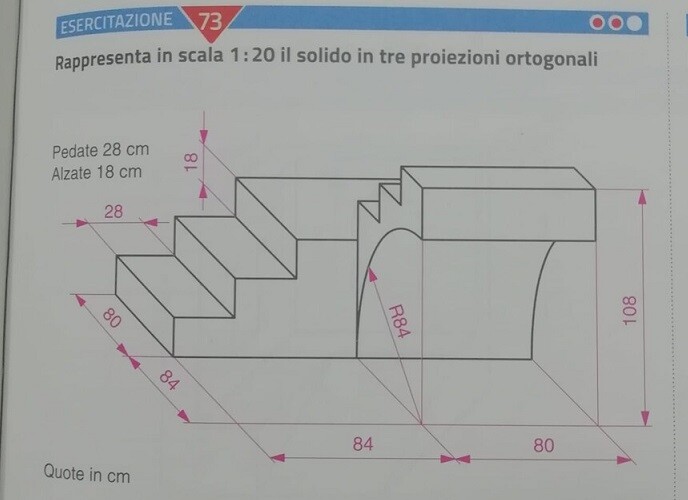

La proiezione ortogonale vista dall'alto, vista frontale e vista laterale da sinistra.
=================================================

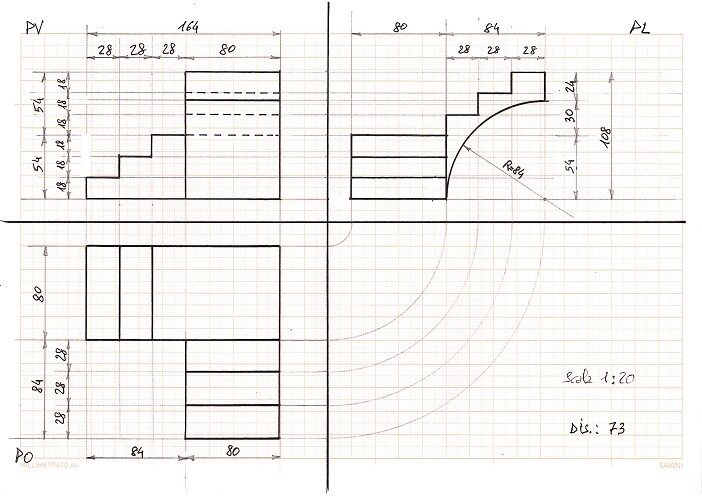

Proiezioni ortogonali del dis. 73:
piano verticale PV= vista frontale;
piano orizzontale PO= vista dall'alto;
piano laterale PL= vista laterale da sinistra;
scala = 1:20.
68267
punti
Genius I
@elisapat - Il disegno l'ho fatto in scala = 1:20 ma nella risposta me l'ha trasformato falsato comunque basta che, quando lo disegni, dividi le quote per 20; per esempio la quota di 80 cm la disegni di 4 cm, quella di 84 cm sarà di 4,2 cm e così via. Saluti.
@gramor Grazieeee mille chiarissimo
@elisapat - Grazie mille a te. Buona serata.
