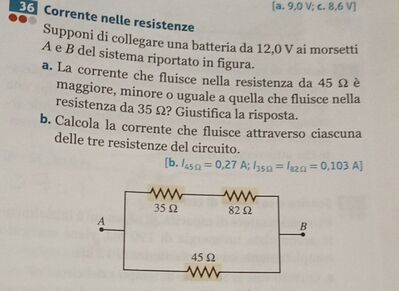

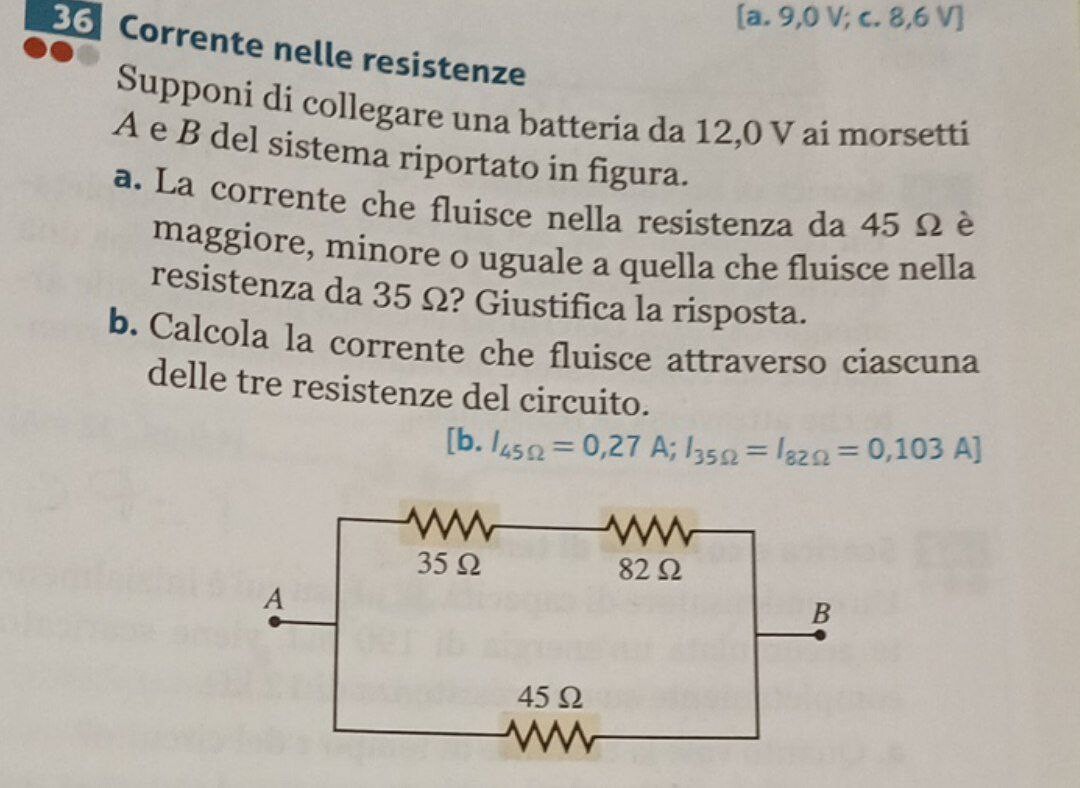

Supponi di collegare una batteria da 12,0 V ai morsetti $A$ e $B$ del sistema riportato in figura.
a. La corrente che fluisce nella resistenza da $45 \Omega$ è maggiore, minore o uguale a quella che fluisce nella resistenza da $35 \Omega$ ? Giustifica la risposta.
b. Calcola la corrente che fluisce attraverso ciascuna delle tre resistenze del circuito.
[b. $\left.I_{45 \Omega}=0,27 A ; I_{35 \Omega}=I_{82 \Omega}=0,103 A \right]$
76
punti
Livello 1
a)
maggiore, perché 45 < (35+82)
b)
chiamata I1 la corrente che attraversa la resistenza da 45 ohm :
I1 = 12/45 = 4/15 di A (0,267)
I2 = I3 = 12/117 = 4/39 di A (0,103)
