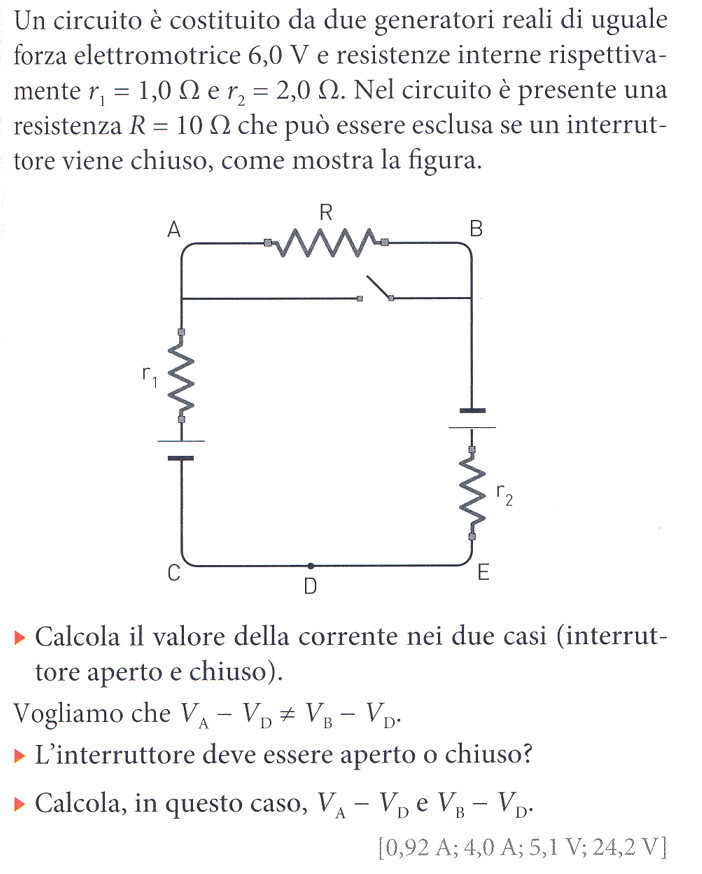

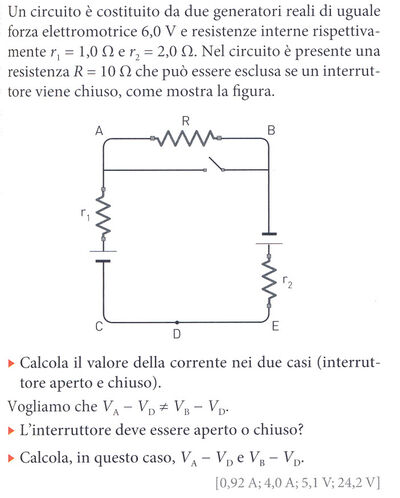

Vd allegato
Solo i punti B e C

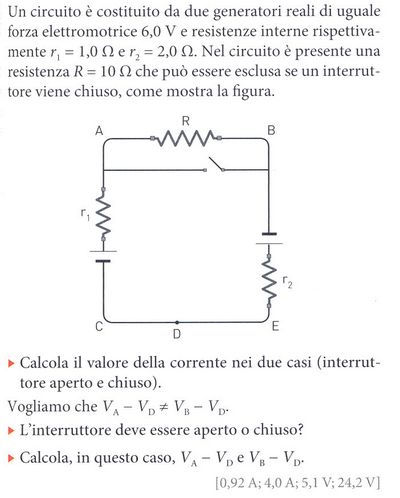

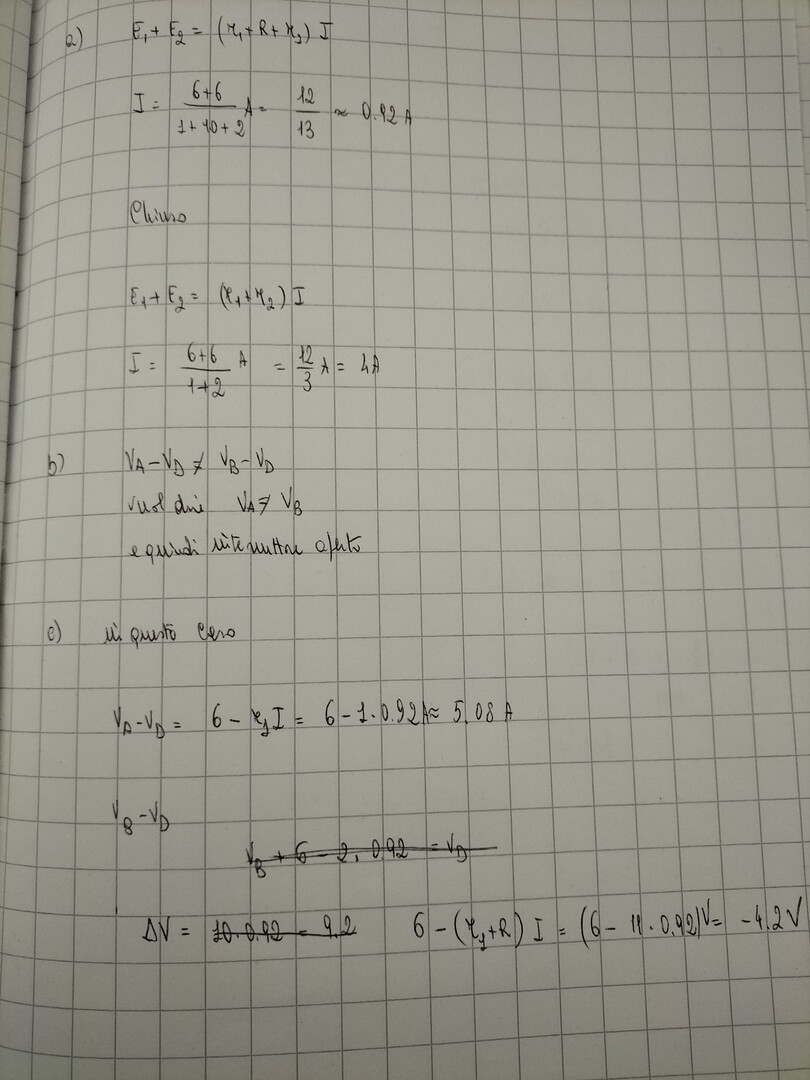

Vd allegato
Solo i punti B e C
189
punti
Livello 1
58341
punti
Livello 7
I due generatori sono in serie (positivo dell'uno collegato al negativo dell'altro) !!
forza elettromotrice totale Et = E1+E2 = 12 V
a) con resistenza R inserita
I = Et/(R+r1+r2) = 12/(10+1+2) = 12/13 di A (0,923..)
a.1) Generatore 1
VA = E1 -r1*I = 6-1*12/13 = 5,077 V
VD = 0
VA-VD = 5,077 V
a.2) Generatore 2
VD = E2 -r2*I = 6-2*12/13 = 4,154 V
VB = 0
VB-VD = -4,154 V
a.3) resistenza R
VAB = 10*12/13 = 9,23 V
b) con resistenza R cortocircuitata
I' = Et/(0+r1+r2) = 12/(0+1+2) = 12/3 = 4,00 A
b.1) Generatore 1
VA = E1 -r1*I' = 6-1*4 = 2,0 V
VD = 0
VA-VD = 2-0 = 2,0 V
b.2) Generatore 2
VD = E2 -r2*I = 6-2*4 = -2,0 V
VB = 0
VB-VD = 0+2 = 2,0 V
b.3) resistenza R
VAB = 0*I' = 0 V
L'interruttore deve essere aperto !!
142424
punti
Genius III
Ottimo, ringrazio
