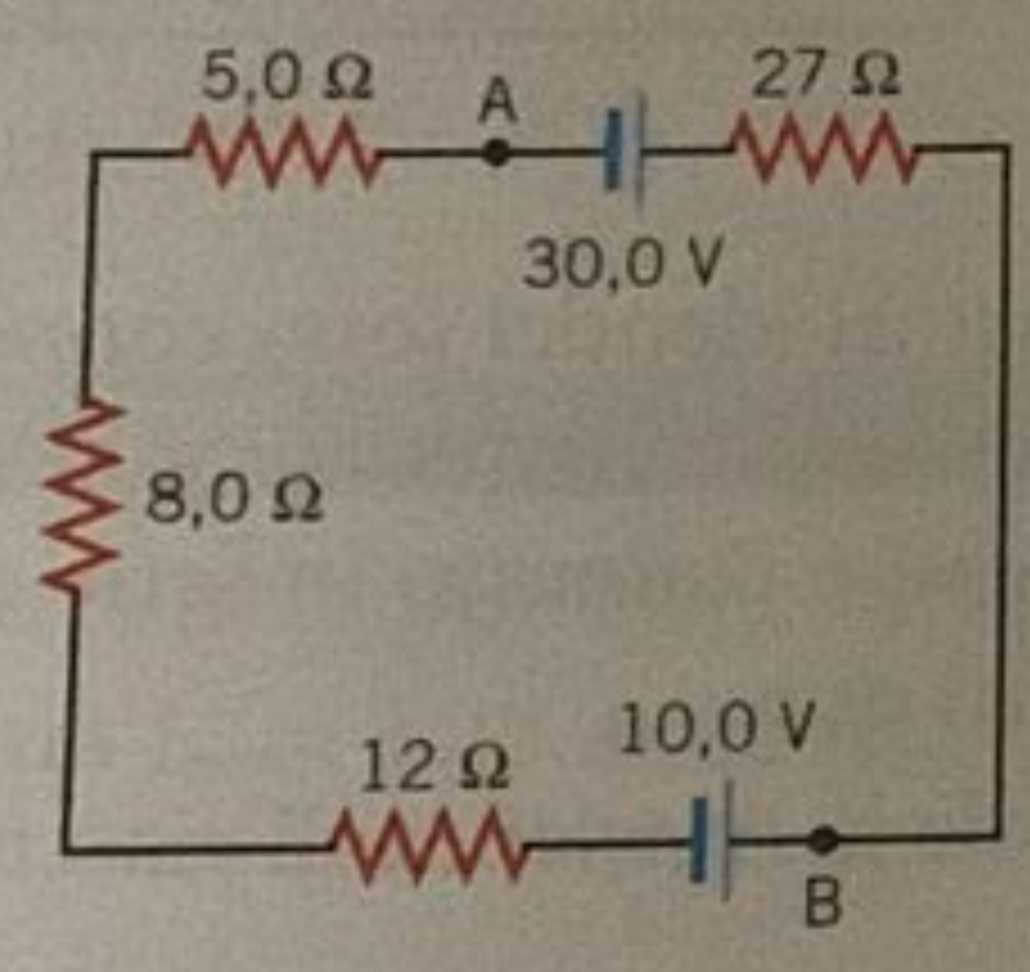

Chi mi aiuta a determinare la differenza di potenziale e la corrente che circola nel circuito, ma grazie
Chi mi aiuta a determinare la differenza di potenziale e la corrente che circola nel circuito, ma grazie
2
punti
Livello 0
I due generatori hanno collegati i poli positivi, quindi le d.d.p. si sottraggono;
Delta V = 30 - 10 = 20 V
Le resistenze sono in serie, si sommano e si ottiene la R equivalente:
Re = 5,0 + 27 + 12 + 8,0 = 52 Ohm;
Delta V = Re * i;
i = Delta V / Re;
i = 20 / 52 = 0,38 A ; (380 milliAmpére);
Partendo dal punto A andando in verso orario nella maglia:
VA + 30 - 27i - 10 -12i - 8i - 5i = VA;
30 - 10 = (27 +12 + 8 + 5) * i;
20 = 52 i;
i = 20 / 52 = 0,38 A .
Caduta di tensione fra A e B:
VB - VA = 30 - 27 * i = 30 - 27 * 0,38 = 19,7 V.
Ciao @karfio
86903
punti
Genius II
Si tratta di una sola maglia
Scelto il verso orario per la corrente
30 - 10 = i *(5 + 27 + 8 + 12)
i = 20/52 = 5/13 A = 385 mA
e la ddp VB - VA = (30 - 27*0.385) V = 19.62 V
