Buongiorno, non ho la soluzione quindi chiedo aiuto a voi..

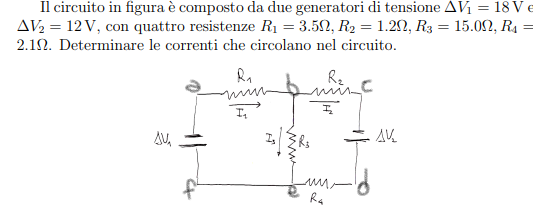

Il circuito in figura è composto da due generatori di tensione $\Delta V_1=18 \mathrm{~V}$ e $\Delta V_2=12 \mathrm{~V}$, con quattro resistenze $R_1=3.5 \Omega, R_2=1.2 \Omega, R_3=15.0 \Omega, R_4= 2.1 \Omega $. Determinare le correnti che circolano nel circuito.
nell'esercizio ho ragionato così:
Scelgo il verso di percorrenza orario.
Utilizzo la prima legge di Kirchoff: I1+I2-I3=0 (+ se è entrante nel nodo, - se è uscente dal nodo)
Seconda legge (delle maglie) maglia abef: -I1R1-I3R3-V1=0
Seoncoda legge maglia bcde I2R2+V2+I3R3=0
Ho un dubbio però.. non so come considerare R4..
