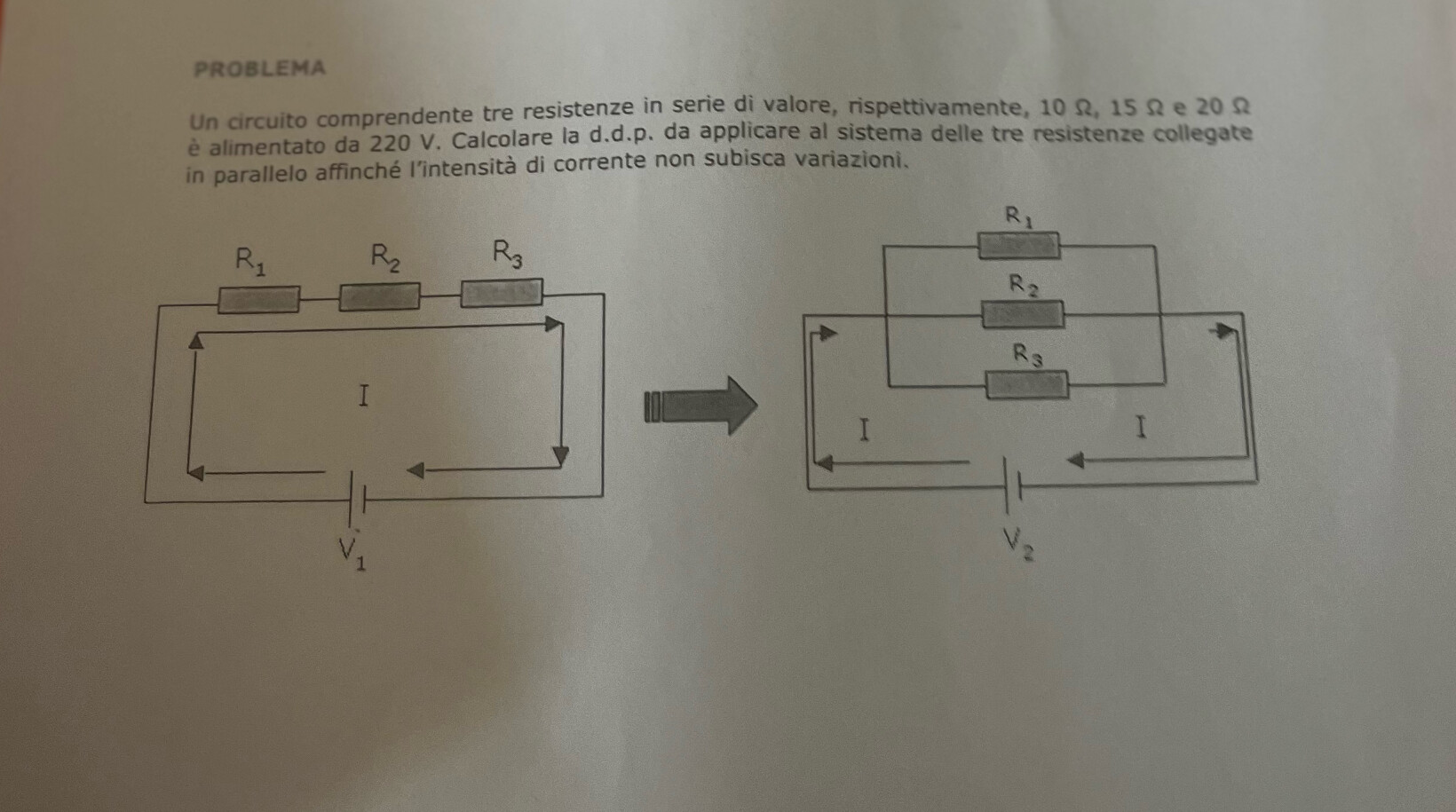

Qualcuno può svolgere questo esercizio.
Qualcuno può svolgere questo esercizio.
230
punti
Livello 1
142505
punti
Genius III

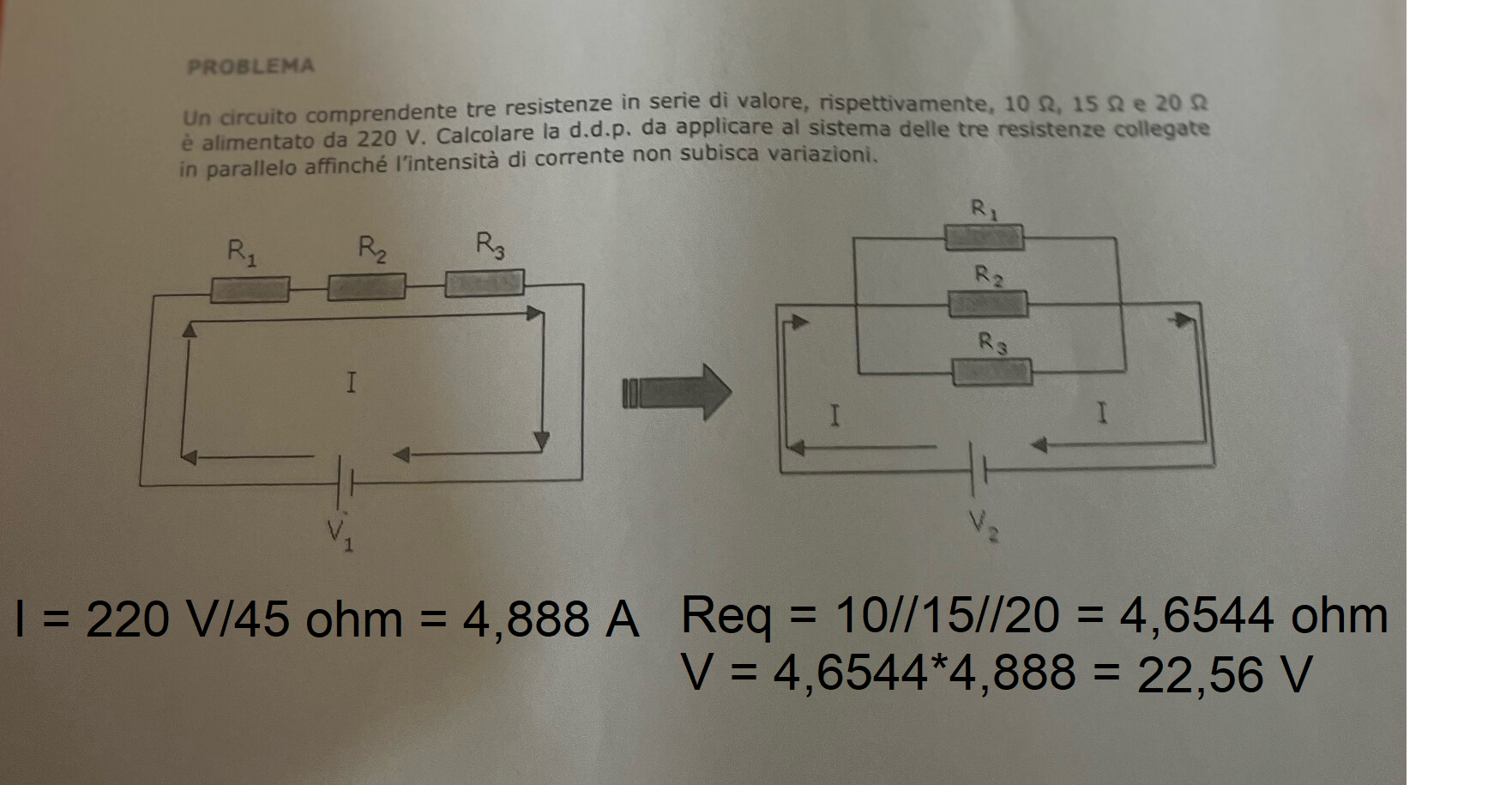

i = 220 /(10 + 15 + 20) = 220/45
1/10 + 1/15 + 1/20 = (6 + 4 + 3)/60 = 1/Rp
Rp = 60/13
V2 = Rp i = 60/13 * 220/45 = 13200/585 V = 22.56 V
58351
punti
Livello 7
@eidosm 👍👌👍
v/r = i
quindi deve rimanere lo stesso rapporto ...
i =V1/rs = 220/(10+15+20) = 220/45 = 4.8^_ (period 1) = Vx /(1/10+1/15+1/20)^-1 =Vx/(60/13)
--> Vx= 60/13*220/45 = 22.564102^_ (period 6) =~22.56 V
7583
punti
Livello 5
@nik 👍👌👍
