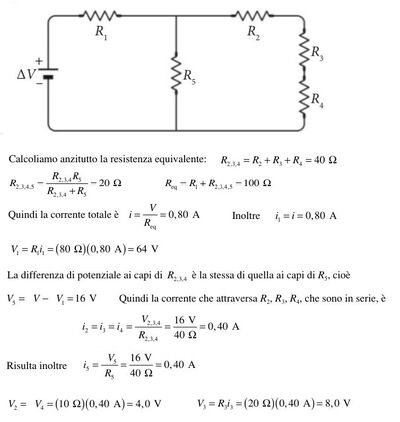

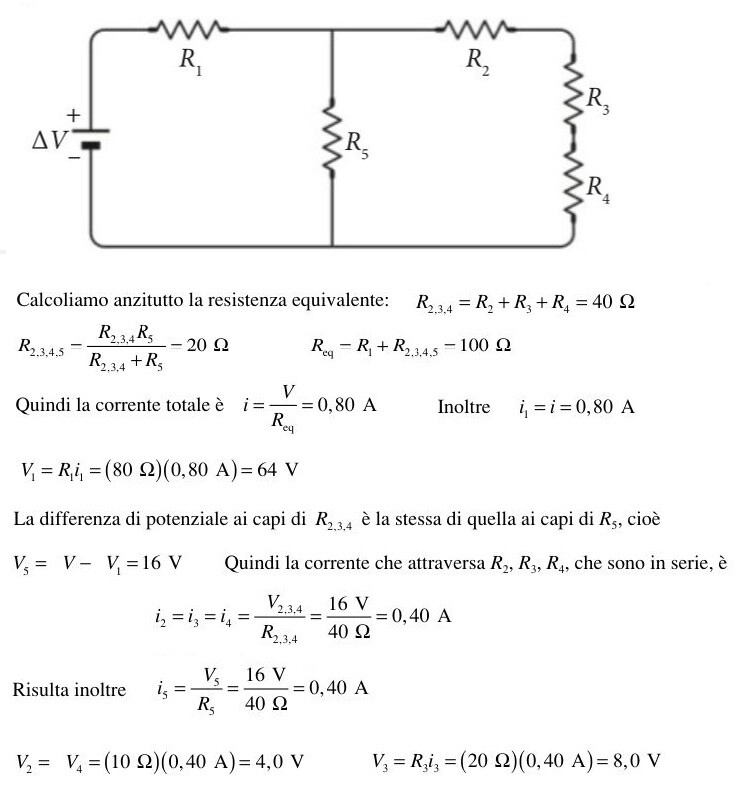

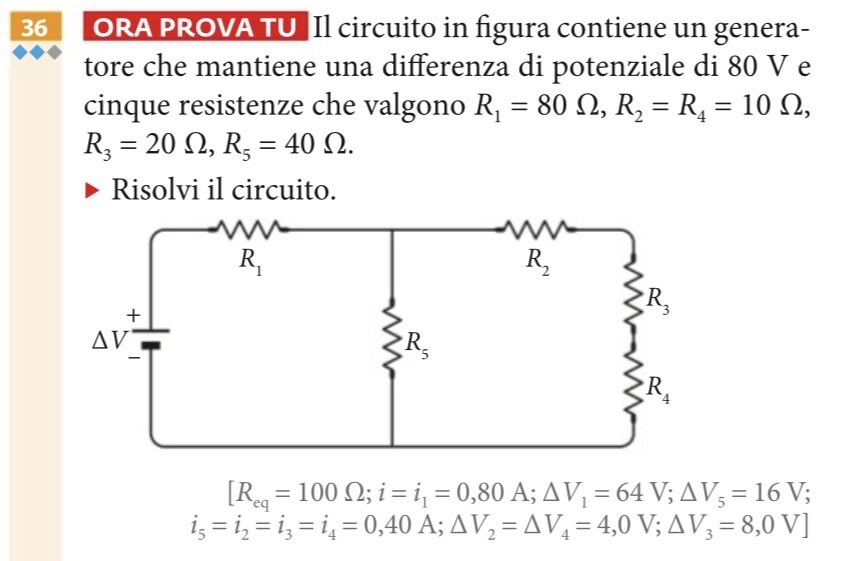

Circuiti elettrici

V = (R equivalente) * i;

V = 80 V;

R5 = 40 Ω;

R5 è in parallelo con R2 , R3 , R4 che sono tre resistenze in serie;

R2 = R4 = 10 Ω;  R3 = 20 Ω;

(R 234 in serie) = 10 + 10 + 20 = 40 Ω;

R5 in parallelo con (R 234)

R parallelo = [1/R5 + 1/ (R234)]^-1;

R parallelo = (1/40 + 1/40)^-1 = (2/40)^-1;

R parallelo = 40/2 = 20 Ω;

R1 = 80 Ω  è in serie con R parallelo:

R equivalente = 80 + 20 = 100 Ω;

i = V / R equivalente = 80 / 100;

i = 0,8 A; intensità di corrente nel circuito;

i1 = 0,8 A; corrente in R1;

V1 = R1 * i1 = 80 * 0,8 = 64  Volt;

nel nodo dopo R1, la corrente si divide sui due rami del parallelo;

V parallelo = 80 - 64 = 16 V; differenza di potenziale ai capi del parallelo;

la corrente si divide sui due rami che hanno la stessa resistenza di 40 Ω ciascuno:

i5 = (V parallelo) / R5 = 16 / 40 = 0,4 A;

V234 = V5;

V5 =  40 * 0,4 = 16 V;

i 234 = (V parallelo) / (R234) = 16 / 40 = 0,4 A;

Nelle resistenze in serie la corrente che le attraversa è la stessa (1 234);

V2 = R2 * (i 234) = 10 * 0,4 = 4 V;

V3 = R3 * (i 234) = 20 * 0,4 = 8 V;

V4 = R4 * (i 234) = 10 * 0,4 = 4 V;

V2 + V3 + V4 = 16 V.

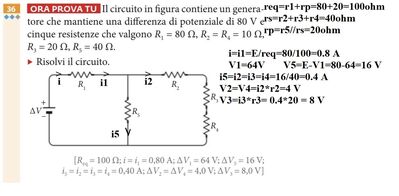

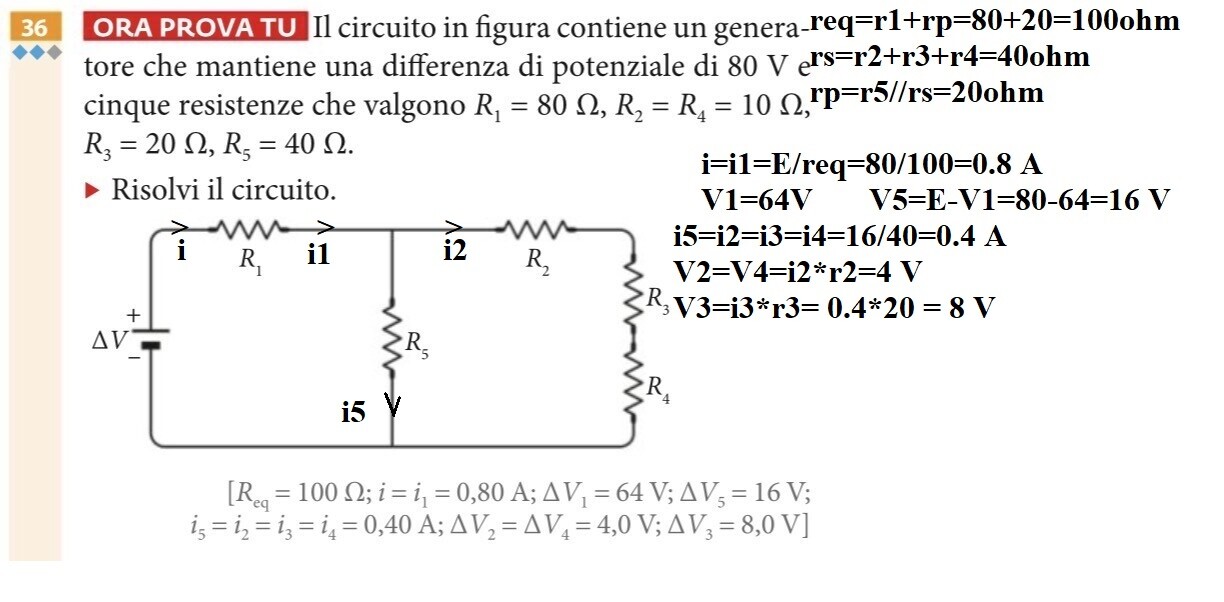

Ciao @saraaaaaaaaaaaaaaaaaaa

V = 80 V

Rs = R2+R3+R4 = 10+10+20 = 40 ohm

Rp = Rs // R5 = 40 // 40 = 20 ohm

Req = Rp+R1 = 80+20 = 100 ohm

I1 = V/req = 80/100 = 0,80 A

V1 = I1*R1 = 0,8*80 = 64,0 V

V5 = V-V1 = 80-64 = 16,0 V

I5 = V5/R5 = 16/40 = 0,40 A

I2 = I3 = I4 = I1-I5 = 0,80-0,40 = 0,40 A

V2 = R2*I2 = 10*0,4 = 4,0 V

V4 = V2 = 4,0 V

V3 = R3*I3 = 20*0,40 = 8,0 V

Req = (R2 + R3 + R4)//R5 + R1 = (10 + 10 + 20)//40 + 80 =

= 40 // 40 + 80 = 20 + 80 = 100 (ohm)

I = I1 = DV/Req = 80/100 A = 0.80 A

V1 = R1 I1 = 80 * 0.80 = 64 V

Applicando il partitore di corrente

I5 = 0.80 * 40/(40 + 40) = 0.40 A

e allora I2 = I3 = I4 = 0.40 A

Infine

V5 = R5 I5 = 40 * 0.40 V = 16 V

V2 = 16 V * 10/40 = 4 V

V4 = V2 = 4 V

e V3 = 16 V * 20/40 = 8 V
