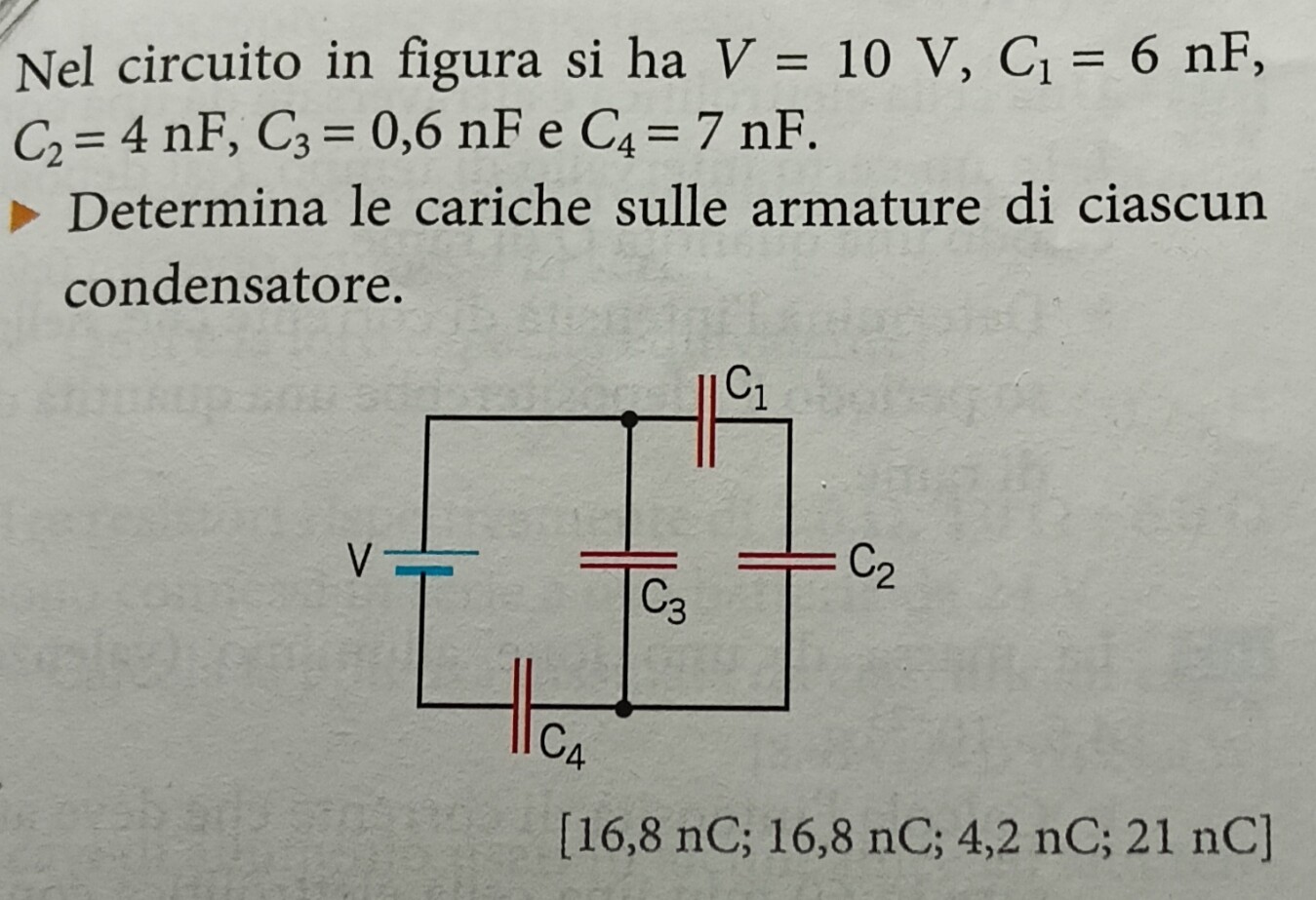

Nel circuito in figura si ha V = 10V C1 = 6nF , C2 = 4nF , C3 = 0.6nF , C4=7nF
Determina le cariche sulle armature di ciascun condensatore
Nel circuito in figura si ha V = 10V C1 = 6nF , C2 = 4nF , C3 = 0.6nF , C4=7nF
Determina le cariche sulle armature di ciascun condensatore
C1 in serie con C2
C(1,2) in parallelo con C3
C(1,2,3) in serie con C4
Condensatori in serie: stessa carica
1/Ceq = 1/C1 + 1/C2
(la capacità equivalente è minore delle singole capacità dei condensatori)
Condensatori in parallelo: stessa differenza di potenziale DV
Ceq = C1 + C2
Sostituendo i valori numerici otteniamo si determina la capacità equivalente del circuito:
C_eq = 2,1 nF
Quindi:
Q= C_eq*V = 21 nC = Q4
Determino Q3:
Q3= (V-V4)*C3 = (10-3)*0,6 = 4,2 nC
I condensatori C1 e C2 come detto sono in serie. Quindi hanno la stessa carica Q. Inoltre V1+V2= V-V4 = 7 v
Quindi:
Q/4 + Q/6=7
Da cui si ricava:
Q3=Q4= 7*12/5 = 16,8 nC
Cs = C1*C2/(C1 + C2) = 6*4/10 = 2.4 nF
Cp = Cs+ C3 = 2.4 + 0.6 = 3 nF
Ceq vista da V ...
Ceq = C4*Cp/(C4+Cp) = 7*3/10 = 2.1 nF
Qeq = Ceq*V = 21 nC
Q4 = Qp = Qeq = 21 nC ---> V4 = Qeq /C4 = 21 / 7 = 3 V
Q3 = C3*V3 = C3(V-V4) = 0.6*(10 - 3) = 4.2 nC
Qs = Cs*V3 = 2.4*7 = 16.8 nF ---> Qs = Q1 = Q2
p.s.

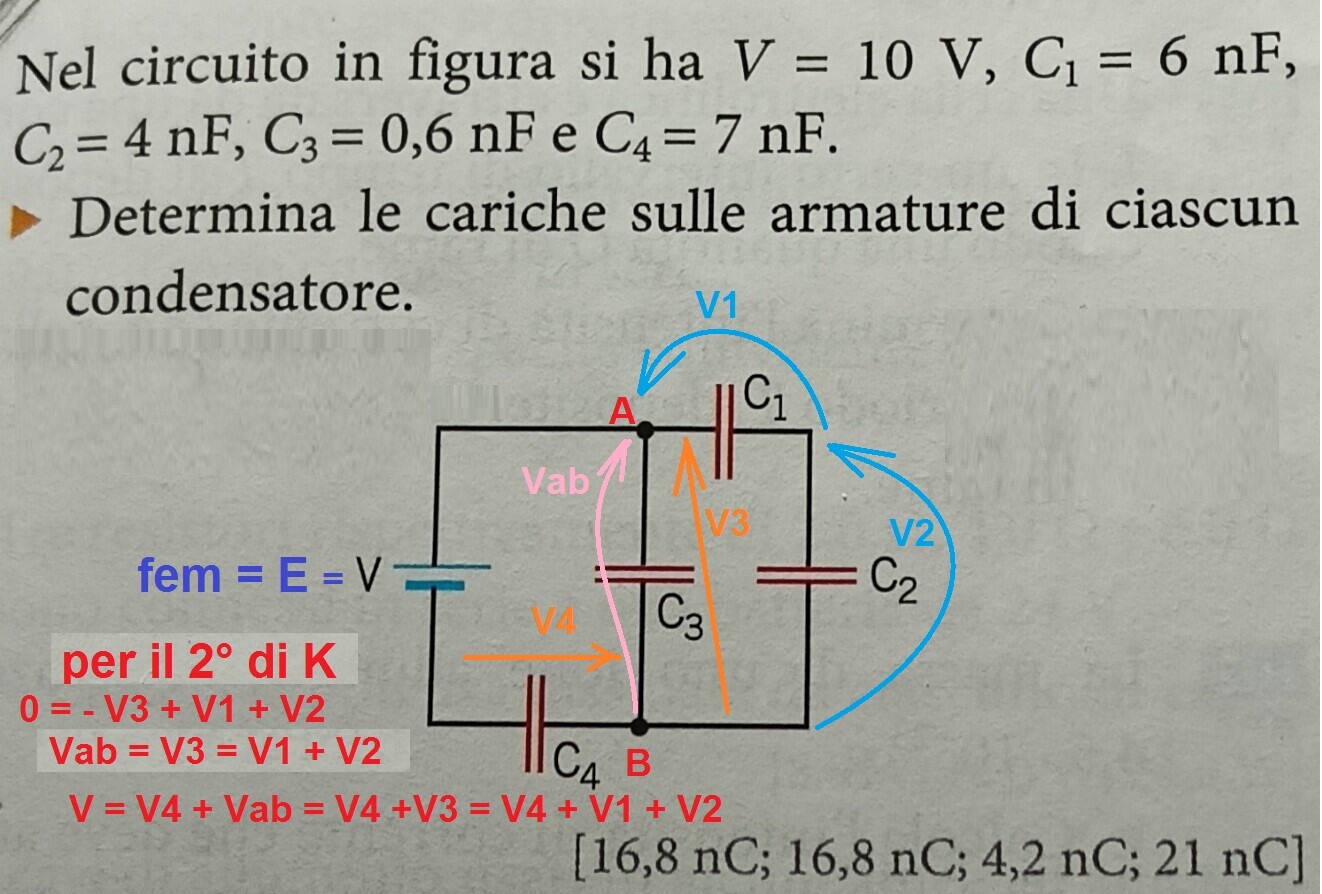

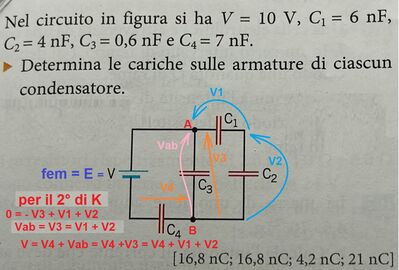

siamo a regime permanente elettrostatico ... quindi , a maggior ragione (v. qes) ,
vale il secondo di Kirchhoff:
fem = E = V = V4 + V3
V = V4 + V1 + V2
Vab = Vp = V3 = V1 +V2
delle capacità in serie si fa il parallelo, delle capacità in parallelo si fa la somma
C12 = C1//C2 = 6*4/(6-4) = 2,40 nF
C123 = C3+C12 = 0,6+2,4 = 3,00 nF
Ceq = C123//C4 = 3*7/(3+7) = 2,10 nF
Q = Qeq*V = 2,10 nF*10 V = 21 nCo
Q4 = Q = 21 nCo (le capacità in serie tra loro hanno ugual carica)
V4 = Q4/C4 = 21/7 = 3,0 V
V3 = V-V4 = 10-3 = 7,0 V
Q3 = V3*C3 = 7*0,6 = 4,2 nC
Q2 = Q1 = V3*C12 = 7*2,40 = 16,80 nCo
perché Q è uguale a Q4
