Ciao mi servirebbe per favore aiuto con questo disegno tecnico

Question

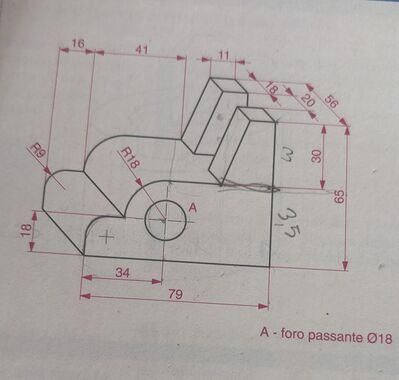

[attach]121957[/attach] Onestamente non ho la minima idea di come svolgerlo, se qualcuno per favore mi sa mandare una foto del disegno fatto grazie!

gramor · Accepted Answer

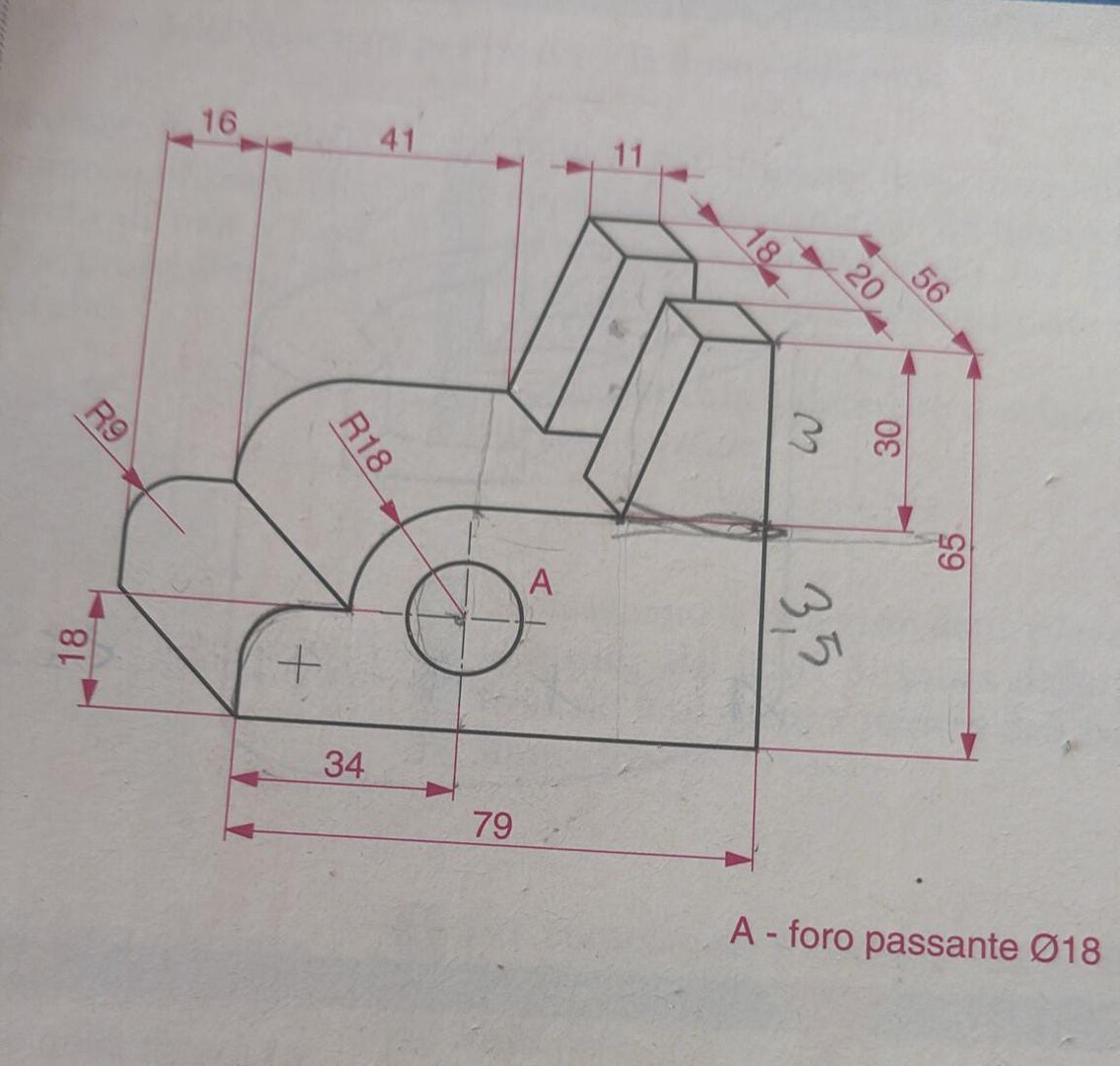

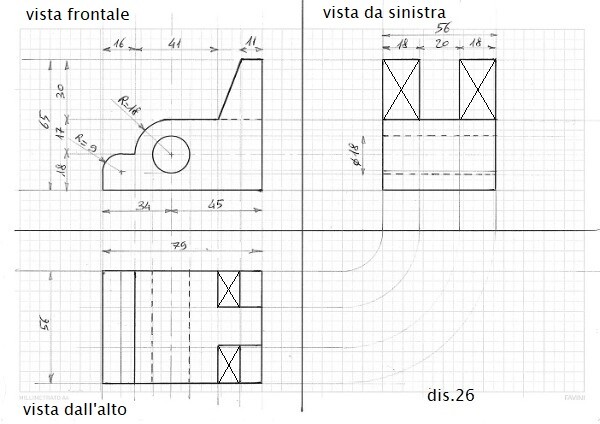

[attach]121960[/attach] ================================================================ Proiezioni ortogonali principali: [attach]121961[/attach]
