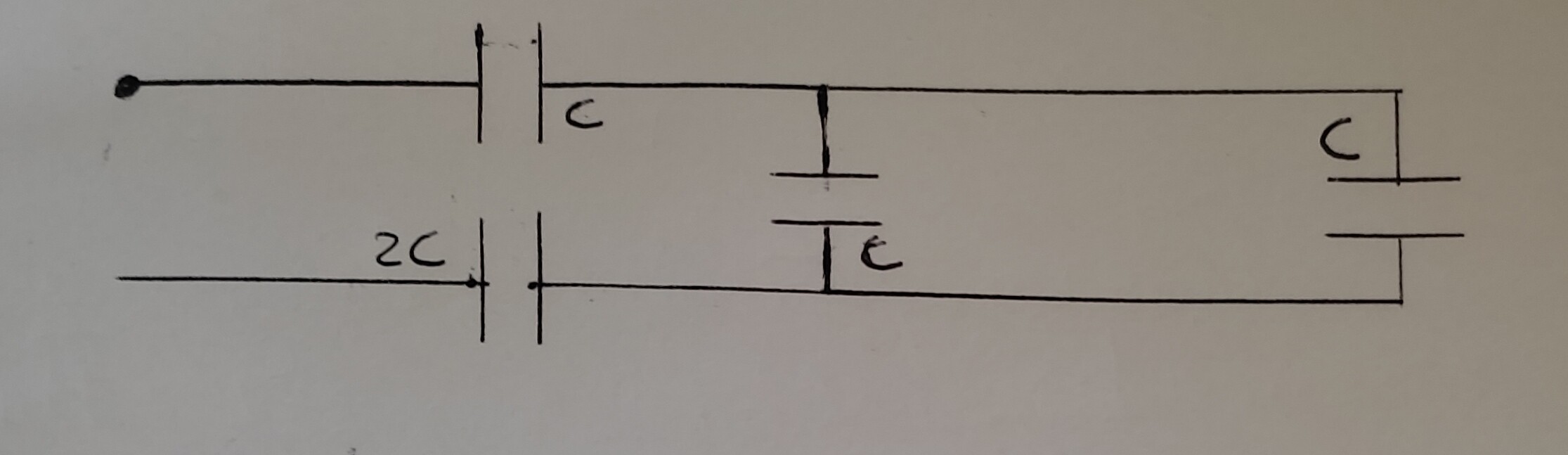

Determinare la capacità equivalente in picoF della rete in figura quando C= 12pF;
Ciao ragazzi qualcuno può aiutarmi?
Determinare la capacità equivalente in picoF della rete in figura quando C= 12pF;
Ciao ragazzi qualcuno può aiutarmi?
255
punti
Livello 1
Ci sono due condensatori in parallelo Le capacità si sommano..
C parallelo = C + C = 2C;
C serie = (1/C + 1/2C + 1/2C)^-1;
C equivalente = [4/(2C)]^-1;
Ce = 2C / 4 = C/2.
Ciao @giammixyz
86907
punti
Genius II
Ma è simmetrico a quello delle resistenze!
Qui c'è la serie (somma delle elastanze) fra due capacità e un parallelo (somma delle capacità).
