[Risolto] Calcolo potenziale dato il grafico del campo elettrico



0

Salve, potreste aiutarmi con questo esercizio?

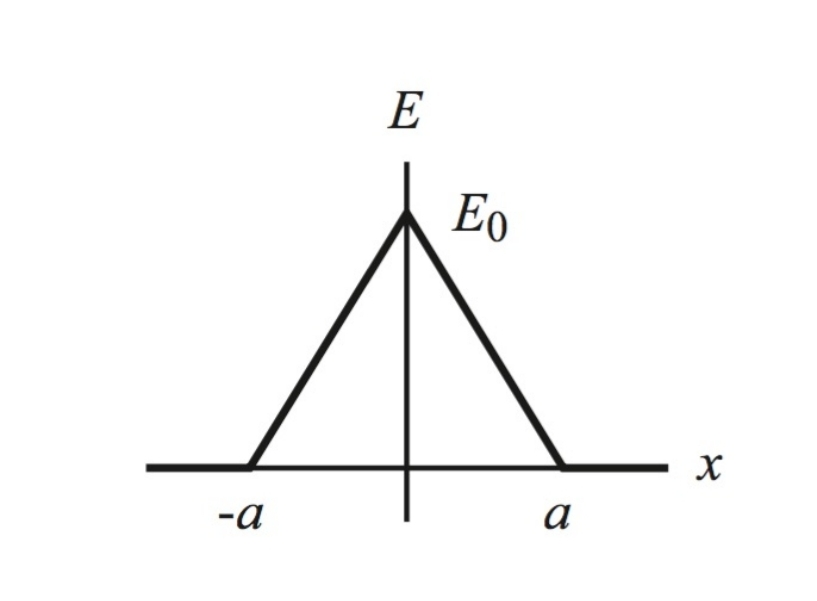

Determinate l’espressione analitica ed il grafico della densit`a volumetrica di carica ρ

e del potenziale elettrico φ associati al campo elettrico mostrato in figura. Il campo

elettrico `e indipendente dalle coordinate y ed z. Assumete inoltre che φ = 0 nel punto

x = 0.

Autore
1 Risposta



1

Salve, potreste aiutarmi con questo esercizio?



Determinate l’espressione analitica ed il grafico della densit`a volumetrica di carica ρ

e del potenziale elettrico φ associati al campo elettrico mostrato in figura. Il campo

elettrico `e indipendente dalle coordinate y ed z. Assumete inoltre che φ = 0 nel punto

x = 0.

...............................

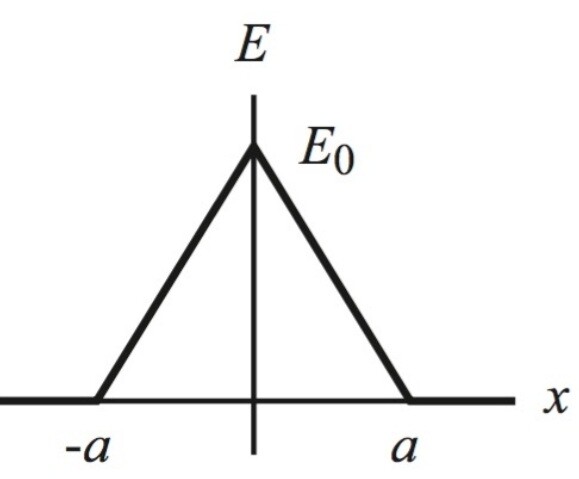

andamentodiE

è

per x >0     Ex(x) = - Eo*x/a + Eo = Eo(1 - x/a)

per x < 0     Ex(x) =  Eo*x/a + Eo = Eo(1 + x/a)

flusso di E = intg-triplo di rho dV

o a livello differenziale divE = rho/eps0

∂Ex/∂x + ∂Ey/∂y + ∂Ez/∂z = rho/eps0

dalle ipotesi:

per x > 0

-Eo/a = dE/dx = ∂Ex/∂x + ∂Ey/∂y + ∂Ez/∂z = ∂Ex/∂x + 0 + 0  =  rho/eps0     --->  rho(x) = eps0*(-Eo/a)   ---> costante negativa

per x < 0

Eo / a = dE/dx = ∂E/∂x + ∂E/∂y + ∂E/∂z = ∂E/∂x + 0 + 0  =  rho/eps0  --->  rho(x) = eps0*(Eo/a)   ---> costante positiva

il potenziale phi(x)  è definito da:

E = - grad phi = - (∂phi/∂x *i + ∂phi/∂y * j + ∂phi/∂z * k)

e qui

E = - grad phi = - (∂phi/∂x *i + ∂phi/∂y * j + ∂phi/∂z * ) = - (∂phi/∂x *i + ∂phi/∂y * j + ∂phi/∂z * ) = - ∂phi/∂x *i = - dphi/dx *i

quindi:

dphi/dx = Ex ---> dphi = Ex*dx   ---> phi(x) = intg Ex*dx + cost

per x > 0

phi(x) = intg(da 0 a x) Eo(1 - x/a)dx = Eo ( x - x²/(2a))

per x < 0

phi(x) = intg(da 0 a x) Eo(1 + x/a)dx = Eo ( x + x²/(2a))



... controlla.
