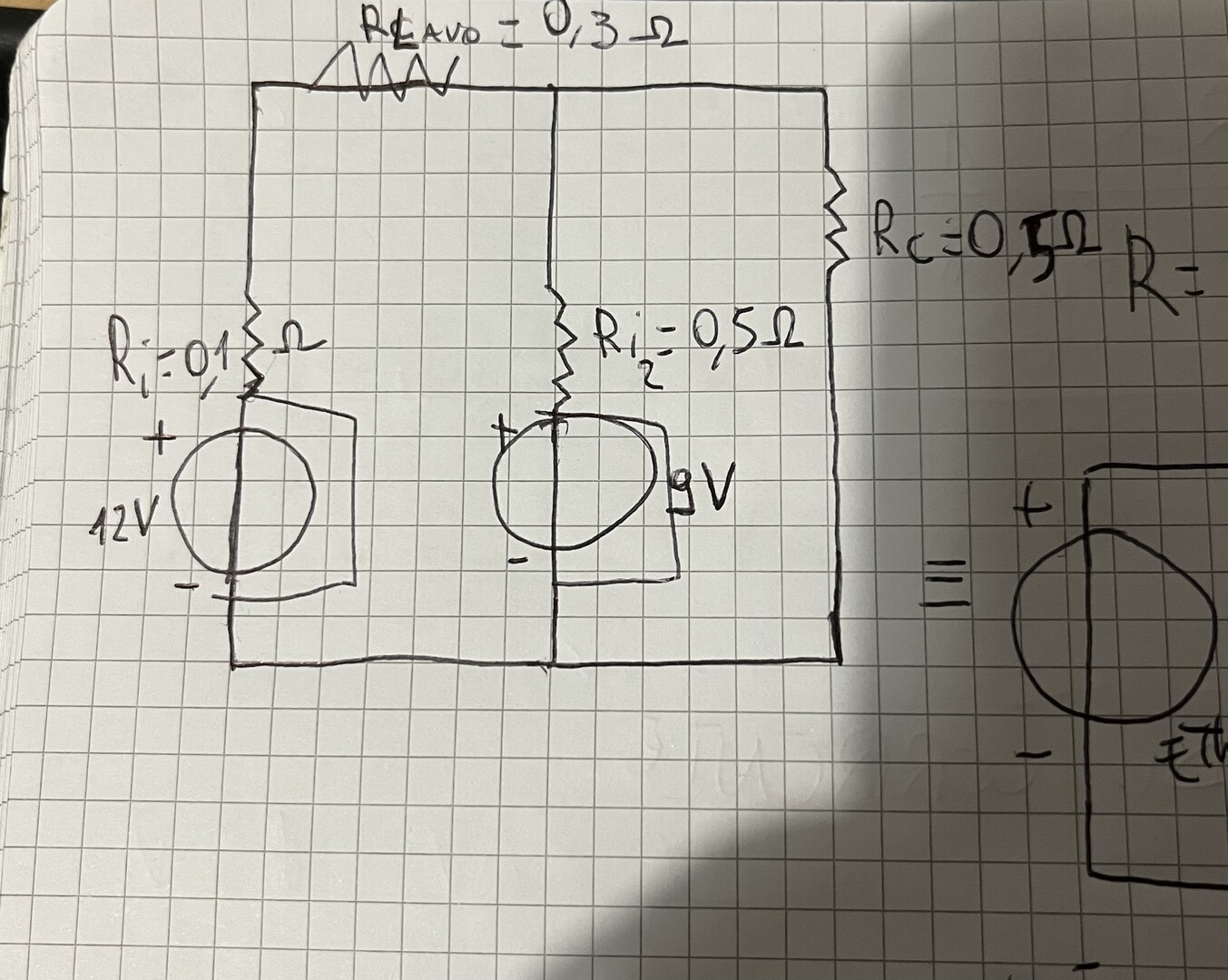

Calcolare il bilancio energetico le potenze generate devono essere uguali alle potenze assorbite
Calcolare il bilancio energetico le potenze generate devono essere uguali alle potenze assorbite
57
punti
Livello 1

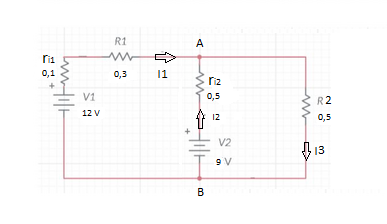

V1-(ri1+R1)*I1 = V2-0,5*I2
V1-V2+0,5*I2 = (ri1+R1)*I1
I1 = 3/0,4+0,5/0,4*I2
I1 = 7,5+1,25*I2
R3*(I1+I2) = V2-0,5*I2
0,5(7,5+1,25*I2+I2) = 9-0,5*I2
1,625*I2 = 9-3,75
I2 = (9-3,75)/1,625 = 3,23 A
Vab =V2-I2*ri2 = 9-3,23*0,5 = 7,38 V
I1 = (V1-Vab)/(ri1+R1) = (12-7,38)*2,5 = 11,54 A
I1 = 7,5+1,25*3,23 = 11,54 A
I3 = I1+I2 = 11,54+3,23 = 14,77 A
Pg1 = V1*I1 = 12*11,54 = 138,48 w
Pg2 = V2*I2 = 9*3,23 = 29,07 w
Pg1+Pg2 = 138,48+29,070 = 167,55 w
P1 = (ri1+R1)*I1^2 = 0,4*11,54^2 = 53,27 w
P2 = ri2*I2^2 = 0,5*3,23^2 = 5,22 w
P3 = R2*I3^2 = 0,5*14,77^2 = 109,06 w
P1+P2+P3 = 53,27+5,22 109,06 = 167,55 w
142414
punti
Genius III
@remanzini_rinaldo grazie tante
@remanzini_rinaldo può spiegarmi i passaggi e che significa i trattini
@remanzini_rinaldo potrebbe spiegare esercizio
@Erbumbugi89 Confrontando due equazioni che esprimono la tensione Vab tra i morsetti A e B avendo come incognite le correnti I1 ed I2, si ricava I1 = f(I2) in una e se ne sostituisce l'espressione nell'altra in modo da avere una sola equazione ed una sola incognita I2 ; trovata I2 si trovano I1 ed I3 = I1+I2.......
