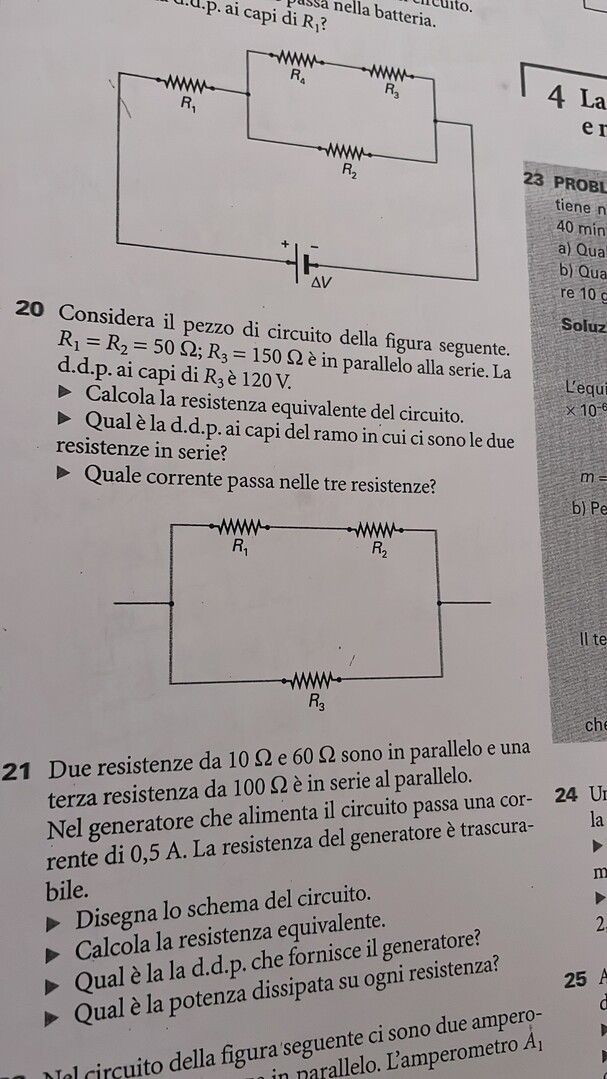

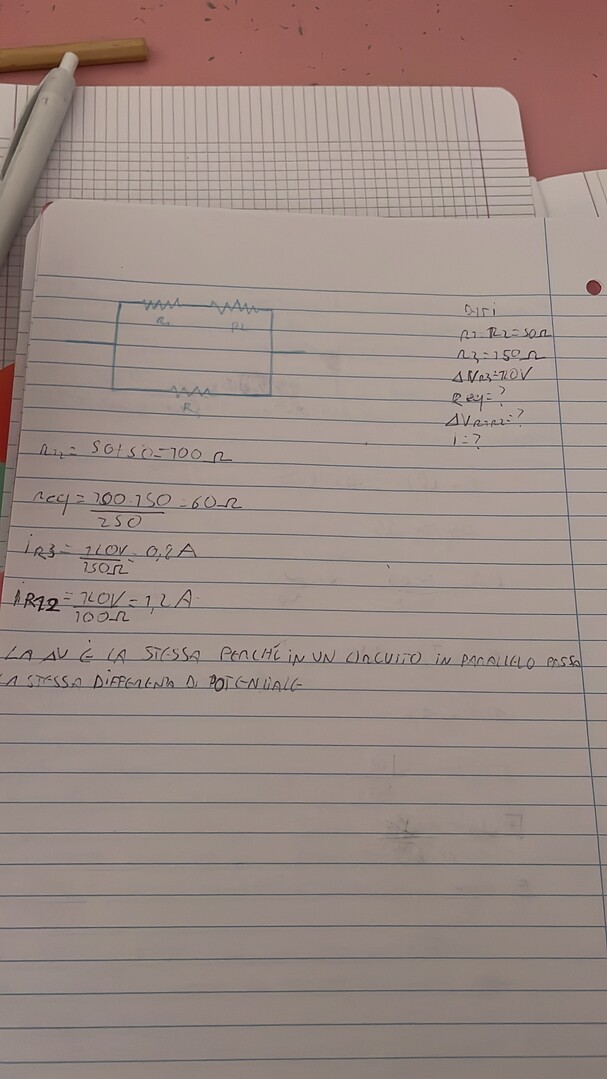

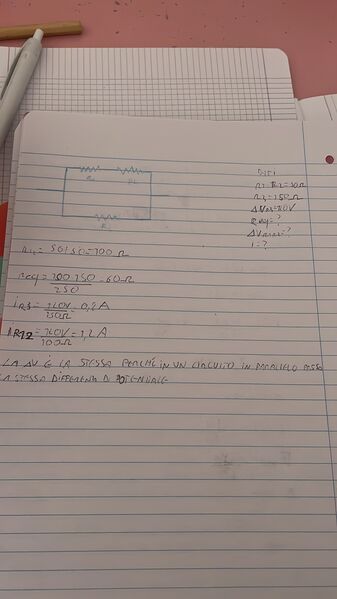

20 Considera il pezzo di circuito della figura seguente. $R_1=R_2=50 \Omega ; R_3=150 \Omega$ è in parallelo alla serie. La d.d.p. ai capi di $R_3$ è $120 V$.
- Calcola la resistenza equivalente del circuito.
- Qual è la d.d.p. ai capi del ramo in cui ci sono le due resistenze in serie?
- Quale corrente passa nelle tre resistenze?
21 Due resistenze da $10 \Omega$ e $60 \Omega$ sono in parallelo e una terza resistenza da $100 \Omega$ è in serie al parallelo. Nel generatore che alimenta il circuito passa una corrente di 0,5 A. La resistenza del generatore è trascurabile.
- Disegna lo schema del circuito.
- Calcola la resistenza equivalente.
Qual è la la d.d.p. che fornisce il generatore?
Qual è la potenza dissipata su ogni resistenza?
