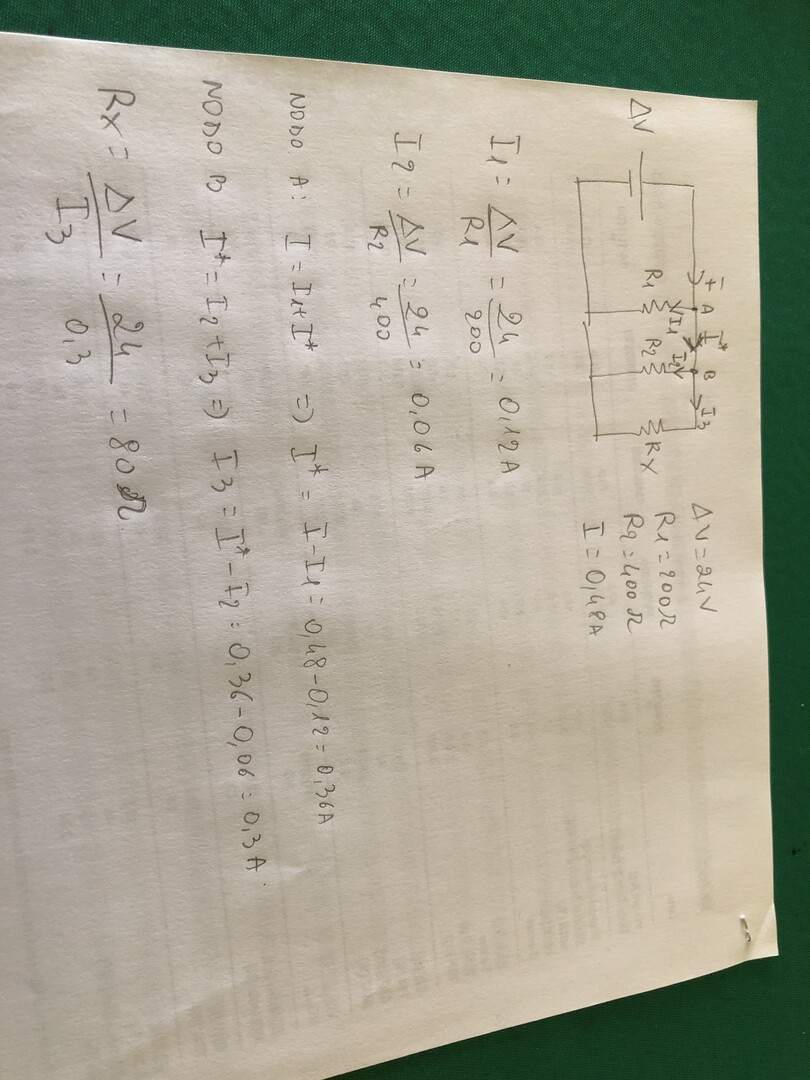

Considera tre resistenze in parallelo, R1 = 200 Ohm, R2 = 400 Ohm e Rx incognita. Il circuito è alimentato da una d.d.p. di 24 V, la corrente che arriva nel nodo del parallelo è 0,48 A.
▸ Rappresenta la situazione con un disegno.
▸ Calcola la corrente che passa in ogni resistenza.
▸ Qual è il valore di Rx?
[ 0,12 A, 60 mA, 0,30 A; 80 Ohm ]
112
punti
Livello 1
Considera tre resistenze in parallelo, R1 = 200 Ohm, R2 = 400 Ohm e Rx incognita. Il circuito è alimentato da una d.d.p. di V = 24 V, la corrente che arriva nel nodo del parallelo è 0,48 A.
▸ Rappresenta la situazione con un disegno.
▸ Calcola la corrente che passa in ogni resistenza.
▸ Qual è il valore di Rx?
[ 0,12 A, 60 mA, 0,30 A; 80 Ohm ]
.......................................
i1 = V/R1 = 24 / 200 = 0.12 A
i2 = V/R2 = 24/400 = 0.06 A = 60 mA
ix = i - i1 - i2 = 0.48 - 0.12 - 0.06 = 0.30 A
ix = V /Rx = 24 / Rx = 0.30 A
Rx = 24 / 0.30 = 80 ohm
