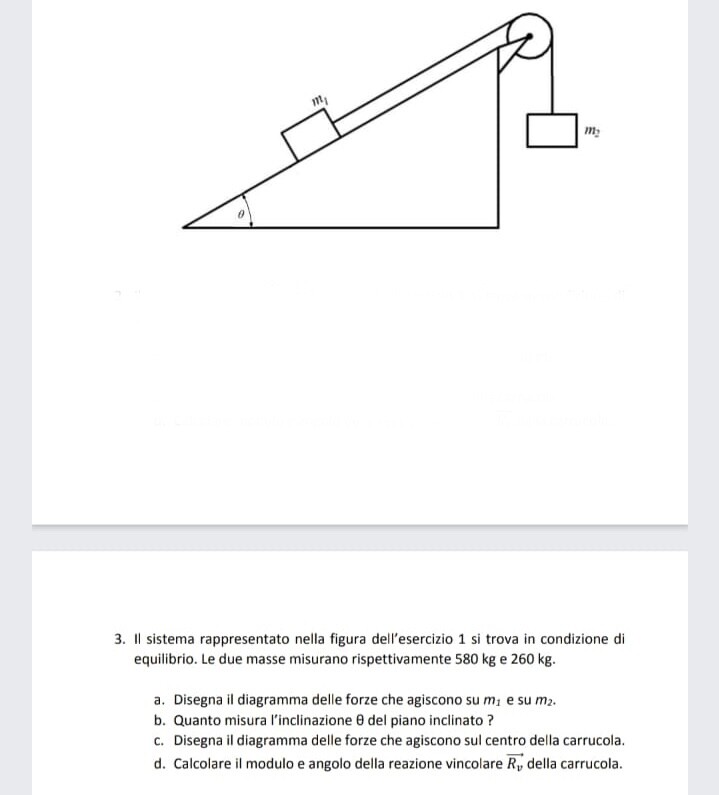

Il sistema rappresentato nella figura dell'esercizio 1 si trova in condizione di equilibrio. Le due masse misurano rispettivamente $580 kg$ e $260 kg$.
a. Disegna il diagramma delle forze che agiscono su $m_1$ e su $m_2$.
b. Quanto misura l'inclinazione $\theta$ del piano inclinato?
c. Disegna il diagramma delle forze che agiscono sul centro della carrucola.
d. Calcolare il modulo e angolo della reazione vincolare $\overrightarrow{R_v}$ della carrucola.
199
punti
Livello 1
580*sen Θ = 260
angolo Θ = arcsen(26/58) = 26,63°
tensione T = 260*9,806 = 2550 N
Rvc = √T^2+T^2-2*T*T*cos (90-Θ) = √2T^2(1-0,448) = T√2*(1-0,448) = 2550*1,0504 = 2678 N
angolo Rvc = (90-Θ)/2 rispetto all'asse verticale passante per la carrucola
