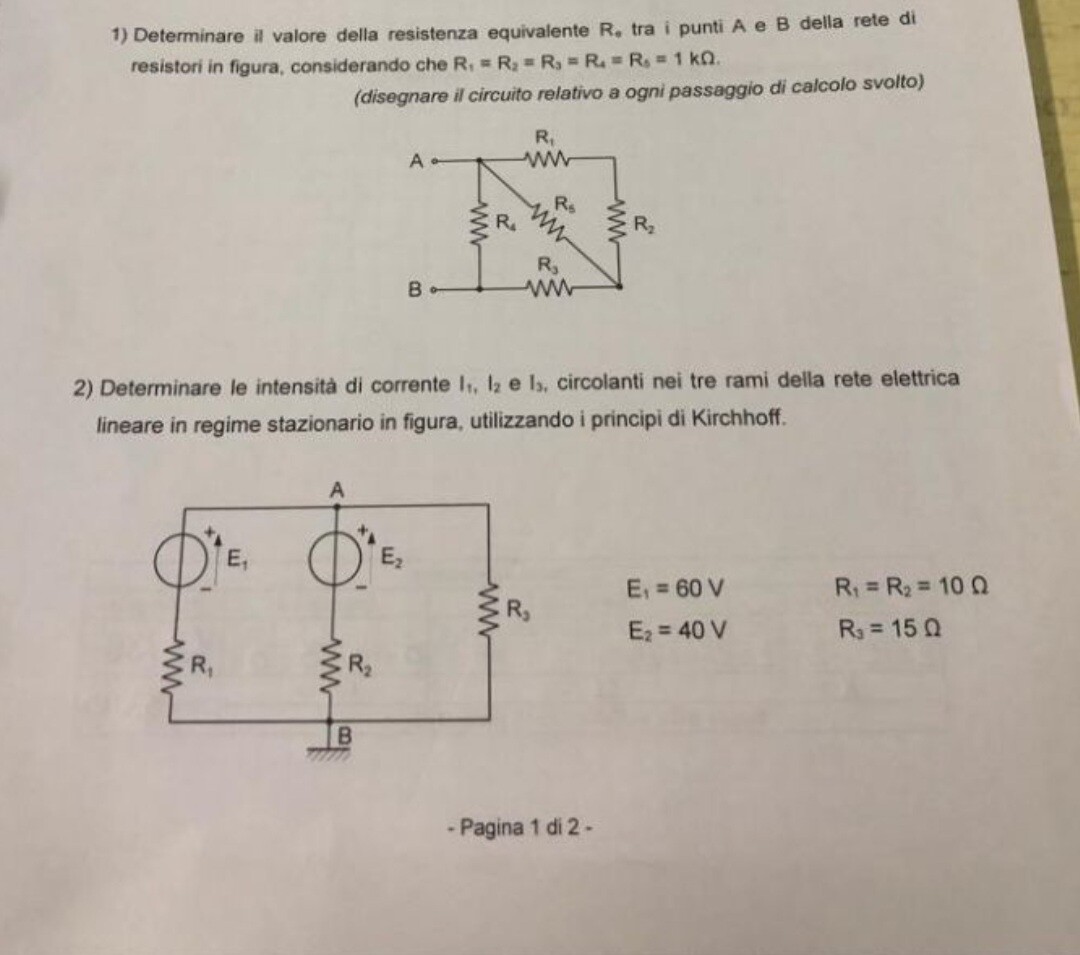

Determinare le intensità di corrente $I_1, I_2$ e $I_3$, circolanti nei tre rami della rete elettrica lineare in regime stazionario in figura, utilizzando i principi di Kirchhoff.
Determinare le intensità di corrente $I_1, I_2$ e $I_3$, circolanti nei tre rami della rete elettrica lineare in regime stazionario in figura, utilizzando i principi di Kirchhoff.
2
punti
Livello 0
applico la sovrapposizione degli effetti
I'1 = 60/(10+150/25) = 15/4 di A
I'3 = 15/4*10/(25) = 1,50 A
I''2 = 40/(10+150/25) = 10/4 di A
I''3 = 10/4*10/25 = 1,00 A
I3 = I'3+I''3 = 1,50+1,00 = 2,50 A
V3 = 15*2,5 = 37,5 V
I2 = (40-37,5)/10 = 0,25 A
I1 = (60-37,5)/10 = 2,25 A
contrariamente a quanto si sarebbe potuto supporre inizialmente , entrambi i generatori stanno erogando
