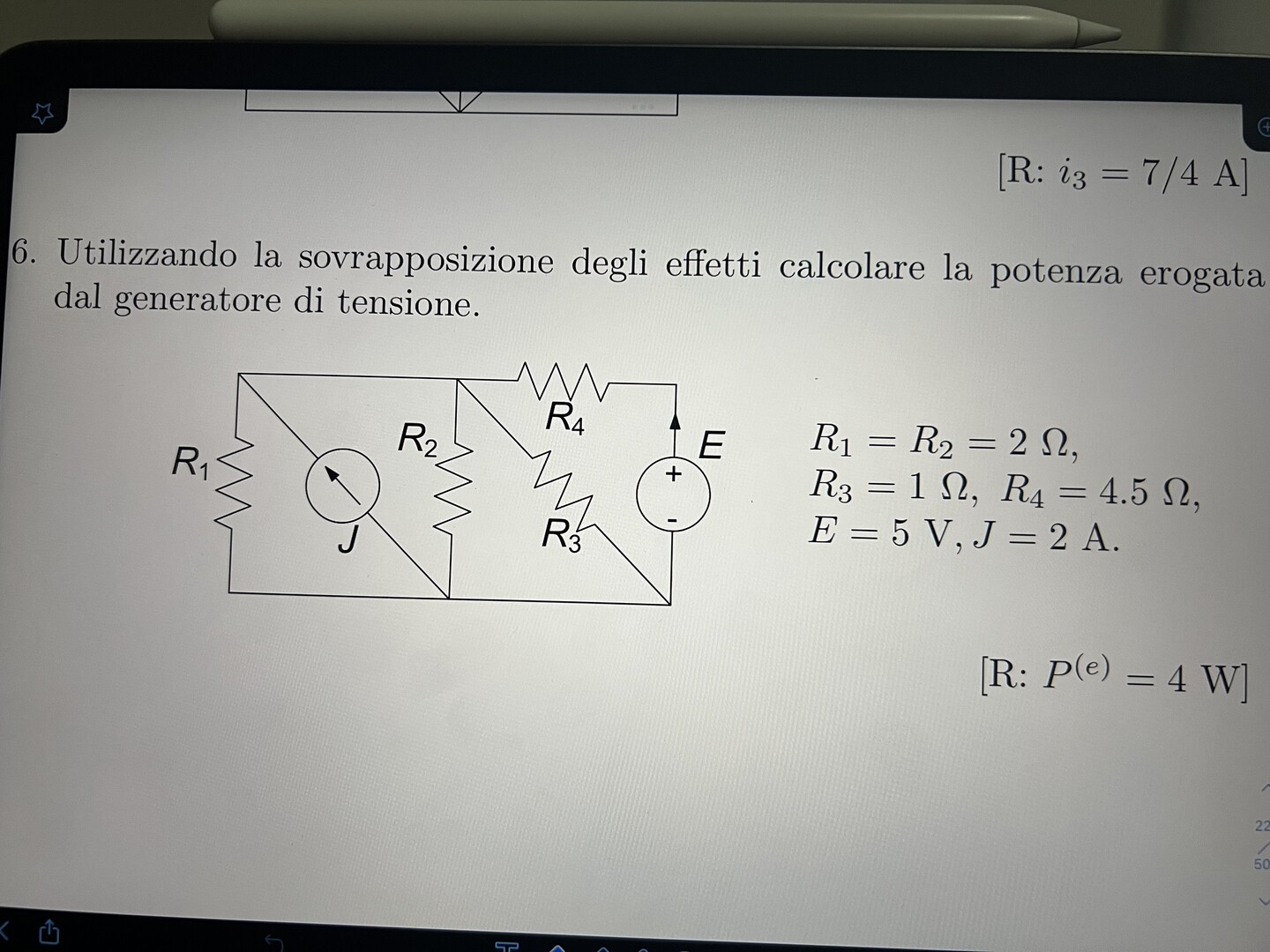

Utilizzando la sovrapposizione degli effetti calcolare la potenza erogata dal generatore di tensione.
come viene con il generatore di tensione spento ?
Utilizzando la sovrapposizione degli effetti calcolare la potenza erogata dal generatore di tensione.
come viene con il generatore di tensione spento ?

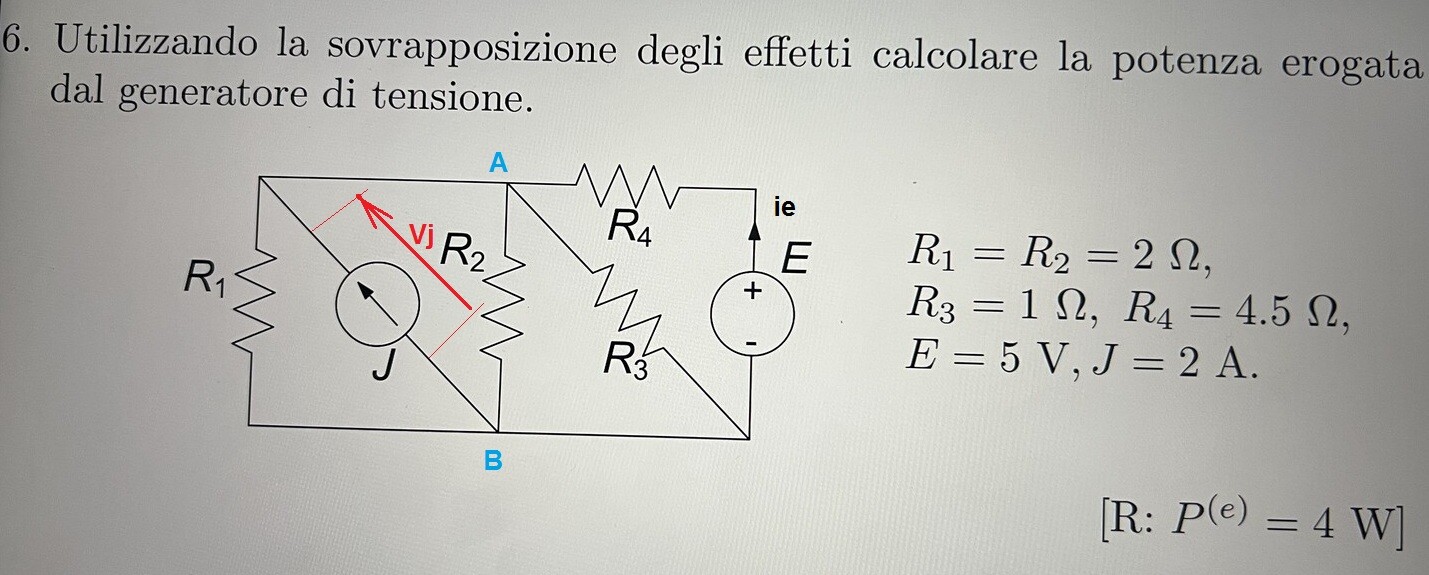

con E spento {ovvero corto al suo posto!} tutte in parallelo... la Req' vista da J:
Req' = (1/R1+1/R2+1/R3+1/R4)^-1= (1/2+1/2+1/1+1/4.5)^-1 = 0.45 ohm
Vj = 0.45*2 = 0.9 V ---> ie' = i4' = (-Vj) /R4 = - 0.9 /4.5 = -0.2 A
mentre con J spento {ovvero aperto!}:
Req'' = R4 + (1/R1+1/R2+1/R3)^-1 = 4.5 + (1/2+1/2+1/1)^-1 = 5 ohm
i4'' = ie'' = 5 /5 = 1 A
i4 = i4' + i4'' = 0.8 A
Pe = E*ie = E *i4 = 4 W^-1= (1/2+1/2+1/1+1/4.5)^-1 = 0.45 ohm
tensione su J:
Vj = Req'*J = 0.45*2 = 0.9 V
ie' = i4' = (-Vj) /R4 = - 0.9 /4.5 = -0.2 A
mentre con J spento la Req'' vista da E:
Req'' = R4 + (1/R1+1/R2+1/R3)^-1 = 4.5 + (1/2+1/2+1/1)^-1 = 5 ohm
i4'' = ie'' = E / Req" = 5 / 5 = 1 A
i4 = i4' + i4'' = 0.8 A
Pe = E*ie = E *i4 = 4 W ---> ok
.......................
Millman
Vab = (J+ E/R4)/(1/R1+1/R2+1/R3+1/R4) = (2 + 5 /4.5)/(1/0.45) = 1.4 V
ie = i4 = (E - Vab)/R4 = 3.6 /4.5 = 4/5 = 0.8 A
Pe = E*ie = E *i4 =5*0.8 = 4 W ---> ok
Kirchhoff
nodi ---> n = 2 --> nodi indip. = n -1 = 1
l = 2 ---> maglie indip.= l - (n-1) = 1

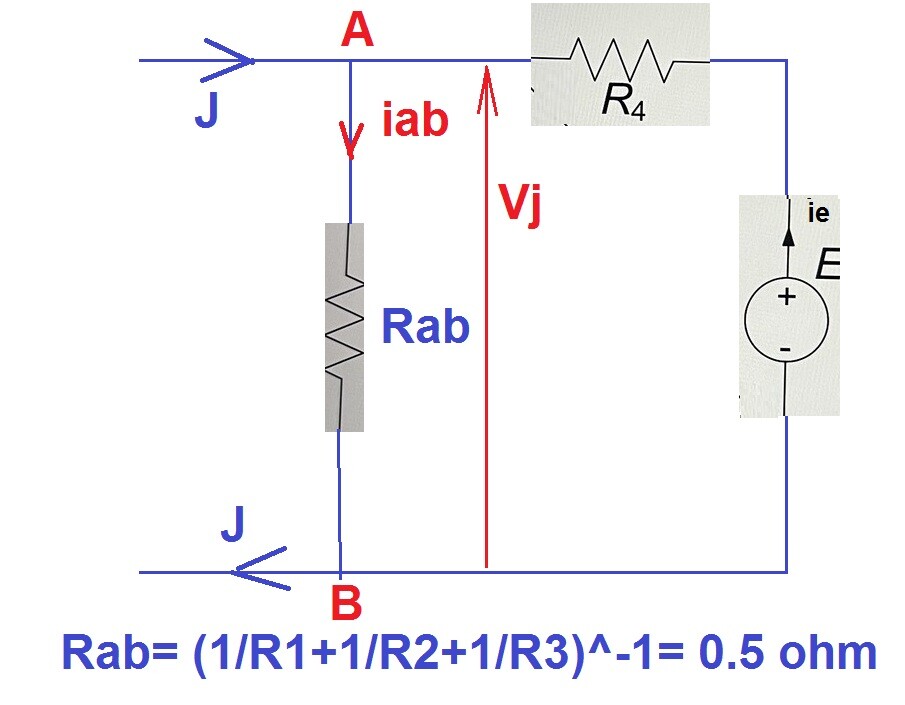

nodo J = iab - ie ---> 2 = x -y
maglia E = Rab*iab + ie*R4 ---> 5 = 0.5*x + 4.5*y
iab = x = 2.8 A ie = y = 0.8 A
Pe = E*ie = E *i4 =5*0.8 = 4 W ---> ok
conduce J (2A)
Rei = 1/(1+1/2+1/2+2/9) = 0,450 ohm
Vi = Rei*J = 0,45*2 = 0,900 V
I'4 = -0,90/4,5 = -0,20 A
conduce V (5V)
Rev = 4,5+(1/(1/2+1/2+1)) = 4,5+0,5 = 5,0 V
I''4 = V/Rev = 5/5 = 1,00 A
I4 = I'4+I''4 = -0,2+1,00 = 0,80 A
Pg = V*I4 = 0,80*5 = 4,0 watt
@remanzini_rinaldo Tutto chiaro può dare un occhio all’ultimo problema che ho caricato ??
e comunque grazie mille
