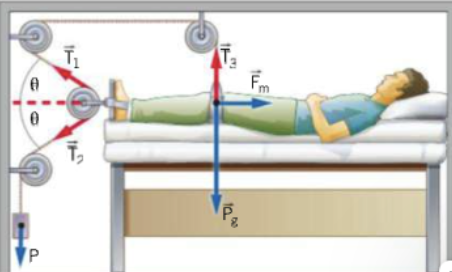

in ortopedia si usa spesso un sistema detto trazione di Russell per immobilizzare un femore fratturato. la figura illustra una variante di questa tecnica nella quale la gamba viene bloccata in posizione orizzontale le forze t1 t2 t3 sono trasmesse alla fune priva di massa che è in tensione a causa del peso p grazie al sistema di carrucole che fa variare la direzione e la tensione senza modificarne l'intensità. la forza t3 è applicata direttamente al ginocchio mentre t1 e t2 sono applicate al piede e trasmesse al ginocchio attraverso il muscolo del polpaccio. al ginocchio sono poi applicate la forza peso della gamba e la forza muscolare fm che è orizzontale e in linea con l'osso femorale. esprimi il modulo della forza muscolare al variare dell'angolo teta mostrato in figura .
