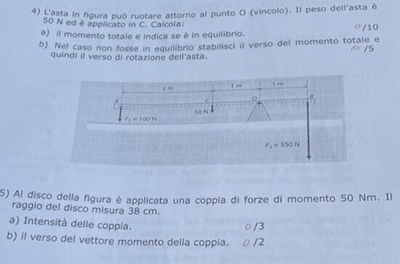

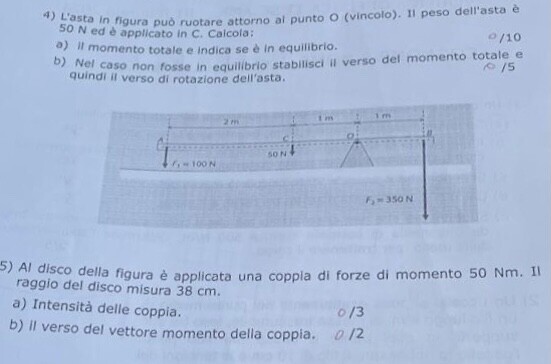

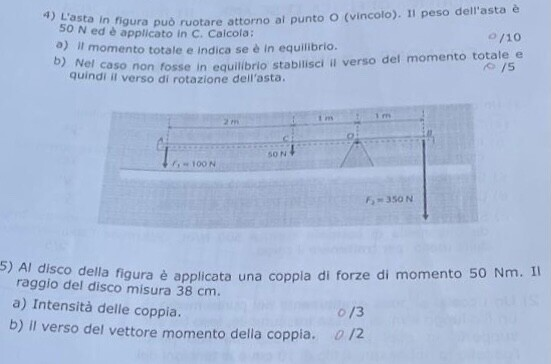

[Risolto] Aiuto fisica

Momenti rispetto al punto O;

Positivi i momenti che provocano rotazione antioraria;

Negativi i momenti che provocano rotazione oraria;

M1 = + 1 * 50 = + 50 Nm;

M2 = + 3 * 100 = 300 Nm; rotazione antioraria;

M3 = - 1 * 350 = - 350 Nm; rotazione oraria;

M risultante = 50 + 300 - 350 = 0 Nm.

L'asta è in equilibrio alla rotazione.

Per avere l'equilibrio, la forza del vincolo O verso l'alto deve equilibrare tutte le forze verso il basso.

F vincolo = 350 + 50 + 100 = 500 N verso l'alto.

L'asta è in equilibrio.



2) Ci vorrebbe la figura. Dove è?

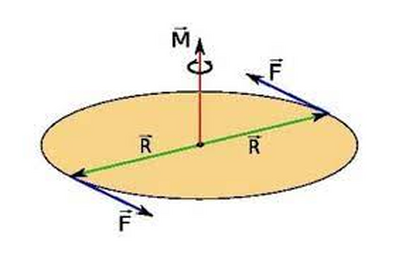

Momento della coppia di forze:

M = d * F; dove d è la distanza fra i due punti di applicazione.

M = 50 Nm;

M= F * r + F * r = 2 R * R = diametro * r;

r = 38 cm = 0,38 m;

diametro = 0,38 * 2 = 0,76 m;

F = 50 / 0,76 = 65,8 N; intensità di una forza della coppia;

rotazione antioraria: M verso l'alto;

rotazione oraria: M verso il basso.

Devi mettere un esercizio per volta!

@debora12   ciao.



momento di sinistra Ms

Ms = -(100*3+50*1) = -350 N*m

momento di destra Md

Md = 350*1 = 350 N*m

Ms+Md = (-350+350) N*m = 0 ...l'asta è in equilibrio
