Salve a tutti, mi sono bloccato su questo esercizio sui corpi vincolati. Chiedo il vostro aiuto dato che pur riprovandoci ritorno sempre al punto di partenza.

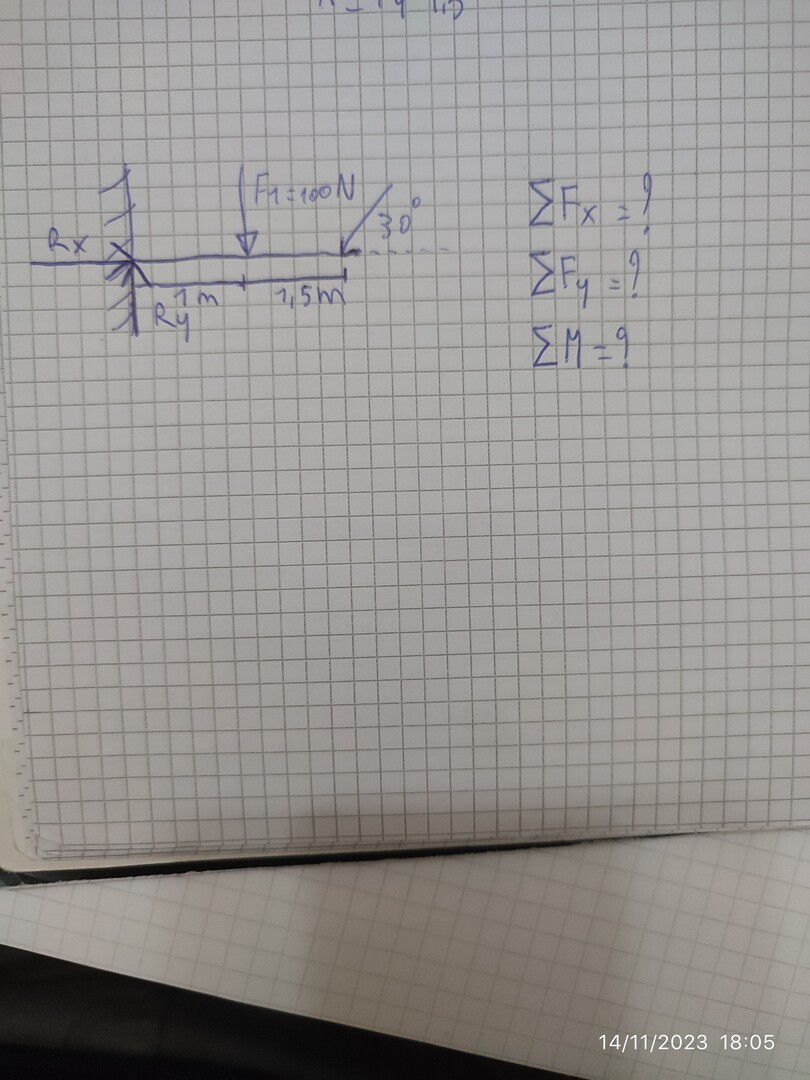

Come da allegato si chiede di calcolare la sommatoria delle forze che agiscono sull'asse x ed y e poi anche la sommatoria dei momenti.
7
punti
Livello 0
@m007b La F1 verticale è da 100 N; ma l'altra inclinata? Oppure il modulo è identico per entrambe?
Fy = -100(1+sin 30°) = -150 N
Fx = -100*cos 30° = -86,6 N
momento M = 100*(1+2,5*0,5) = 225 N*m
