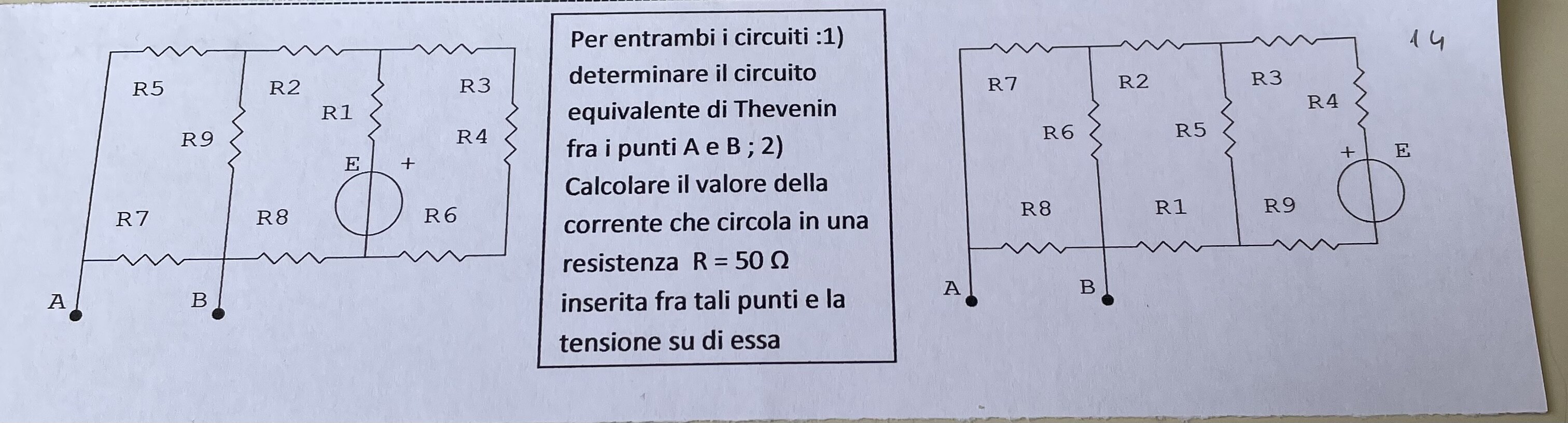

Per entrambi i circuiti :1) determinare il circuito equivalente di Thevenin fra i punti A e $B ; 2$ ) Calcolare il valore della corrente che circola in una resistenza $R=50 \Omega$ inserita fra tali punti e la tensione su di essa
Per entrambi i circuiti :1) determinare il circuito equivalente di Thevenin fra i punti A e $B ; 2$ ) Calcolare il valore della corrente che circola in una resistenza $R=50 \Omega$ inserita fra tali punti e la tensione su di essa
31
punti
Livello 0
ma i valori delle resistenze sono noti o va fatto letterale?
Ti calcolo per il circuito di sinistra la resistenza vista.
$R_3$, $R_4$, $R_6$ sono in serie e poi in parallelo a $R_1$. Quindi $Req_1=$ (60+40+30)//10=130//10=1300/140=130/14=65/7 Ohm
$Req_1$ è in serie a $R_8$ e a $R_2$
$Req_2=$ 65/7+20+80=765/7 Ohm
$Req_2$ è in parallelo con $R_9$ (adesso i conti li continui tu)
Questo ultimo parallelo è in serie con $R_5$ e questa serie è in parallelo con $R_7$
Questa è $R_{TH}$.
Adesso ustilizza il metodo delle correnti di maglia. Nella maglia di sinistra scorre la corrente $I_1$ in verso orario; nella maglia centrale $I_2$ in verso antiorario e nella maglia di destra scorre $I_3$ in verso orario. Le equazioni sono:
$(R_5+R_7+R_9)I_1+R_9I_2=0$
$E=(R_1+R_8+R_9+R_2)I_2+R_9I_1+R_1I_3$
$E=(R_1+R_3+R_4+R_6)I_3+R_1I_2$
Sostituisci i numeri, risolvi il sistema e ricava in particolare $I_1$ la tua tensione di Thevenin sarà seplicemente
$V_{TH}=V_{AB}=-R_7I_1$
17092
punti
Livello 9
@sebastiano no ci sono il generatore vale 48 e le resistenze R1/10 R2/20 continuando fino a R9
