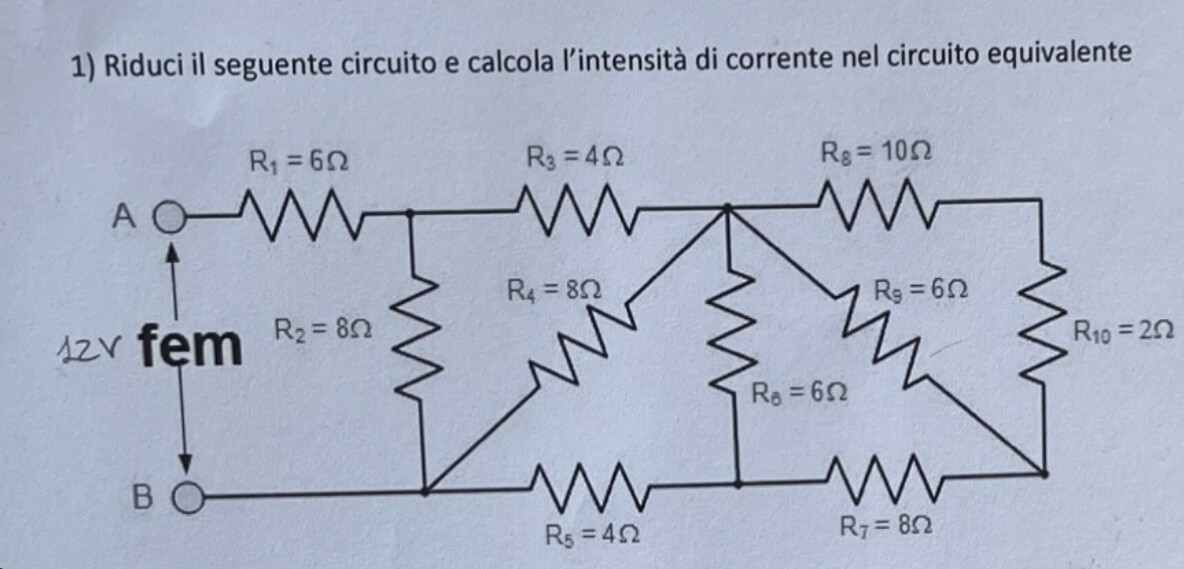

Salve, avrei bisogno della risoluzione di questo circuito grazie
Salve, avrei bisogno della risoluzione di questo circuito grazie
facendo i conti a mente dovrebbe venire una resistenza equivalente di 10 Ohm e quindi una corrente di 1.2 A.
commento: sei pregato di non scrivere "urgente" nei titoli, è espressamente vietato dal regolamento
svolgimento dettagliato:
$R_8$ in serie a $R_{10}$=10+2=12 Ohm
questa serie si trova in parallello a $R_9$ quindi devifare il parallelo fra 6 Ohm e 12 Ohm:
$R_{p1}=6*12/(6+12)=4$ Ohm
adesso $R_{p1}$ è in serie con $R_7$ quindi hai 8+4=12 Ohm
questi 12 ohm sono in parallelo a $R_6$ quindi devi rifare un parallelo fra 6 e 12, di cui sai già il risultato, fa 4 Ohm
Quest 4 Ohm sono in serie a $R_5$ qundi ottieni 4+4=8 Ohm
Questi 8 Ohm sono in parallelo a $R_4$ quindi devi operare un parallelo fra due resistenze di 8 Ohm, è facilissimo perchè torna la metà, ovvero 4 Ohm.
Questi 4 Ohm sono in serie a $R_3$, quindi nuovamente 4+4=8 Ohm.
Questi 8 Ohm sono in parallelo a $R_2$, pertanto di nuovo un parallelo fra due resistenze pari ad 8 Ohm entrambe, che fa 4 Ohm.
Ultimo passo, questi 4 Ohm sono in serie a $R_1$ e quindi
$R_{eq}=6+4=10$ Ohm.
Partiamo da destra:
R8 in serie con R10 = 10 + 2 = 12 Ohm;
R9 = 6 Ohm;
R (8 -10) sono in parallelo con R9= 6 Ohm;
parallelo 1:
Rp1 = (1/12 + 1/6 )^-1 = (1/12 + 3/12) = (4/12)^-1 = 4 Ohm;
Rp1 in serie con R7 = 8 Ohm;
R(p1 -7 ) = 8 + 4 = 12 Ohm;
R(p1 -7 ) è in parallelo con R6 = 6 Ohm;
parallelo 2:
Rp2 = (1/12 + 1/6)^-1 = (4/12)^-1 = 4 Ohm;
Serie:
R5 in serie con Rp2 ;
R5 + Rp2 = 4 + 4 = 8 Ohm;
R(p2 -5) in parallelo con R4 = 8 Ohm;
Parallelo 3
Rp3 = (1/8 + 1/8)^-1 = (2/8)^-1 = 4 Ohm;
Serie:
Rp3 in serie con R3 = 4 Ohm;
Rp3 + R3 = 4 + 4 = 8 Ohm;
(Rp3 + R3) in parallelo con R2 = 8 Ohm;
Parallelo 4
Rp4 = (1/8 + 1/8)^-1 = 4 Ohm;
alla fine, in serie:
Rp4 in serie con R1;
R equivalente:
Re = 6 + 4 = 10 Ohm;
i = V / Re = 12 /10;
i = 1,2 A.
ho corretto i miei errori...
di nuovo ciao @tkshhl
$R_6$ non è in serie con $R_3$. Nel circuito iniziale $R_6$ non è in serie a nulla prima di operare delle semplificazioni
Ho proprio sbagliato; ho fatto confusione totale, ringrazio tutti i consigli. Ho corretto. remanzini_rinaldo Sebastiano Tkshhl
R8910 = (10+2) // 6 = 72/18 = 4,0 ohm
R78910 = R7 + R8910 = 8+4 = 12,0 ohm
R678910 = R6 // R78910 = 6 // 12 = 4,0 ohm
R5678910 = R5 + R678910 = 4+4 = 8,0 ohm
R45678910 = R4 // R5678910 = 8 // 8 = 4,0 ohm
R345678910 = R3 + R45678910 = 4+4 = 8,0 ohm
R2345678910 = R2 // R345678910 = 8 // 8 = 4,0 ohm
Req = R1+ R2345678910 = 4 + 6 = 10 ohm
I = V/Req = 12/10 = 1,20 A
