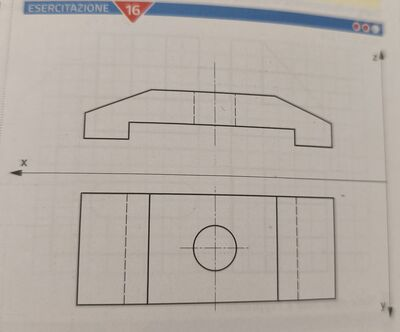

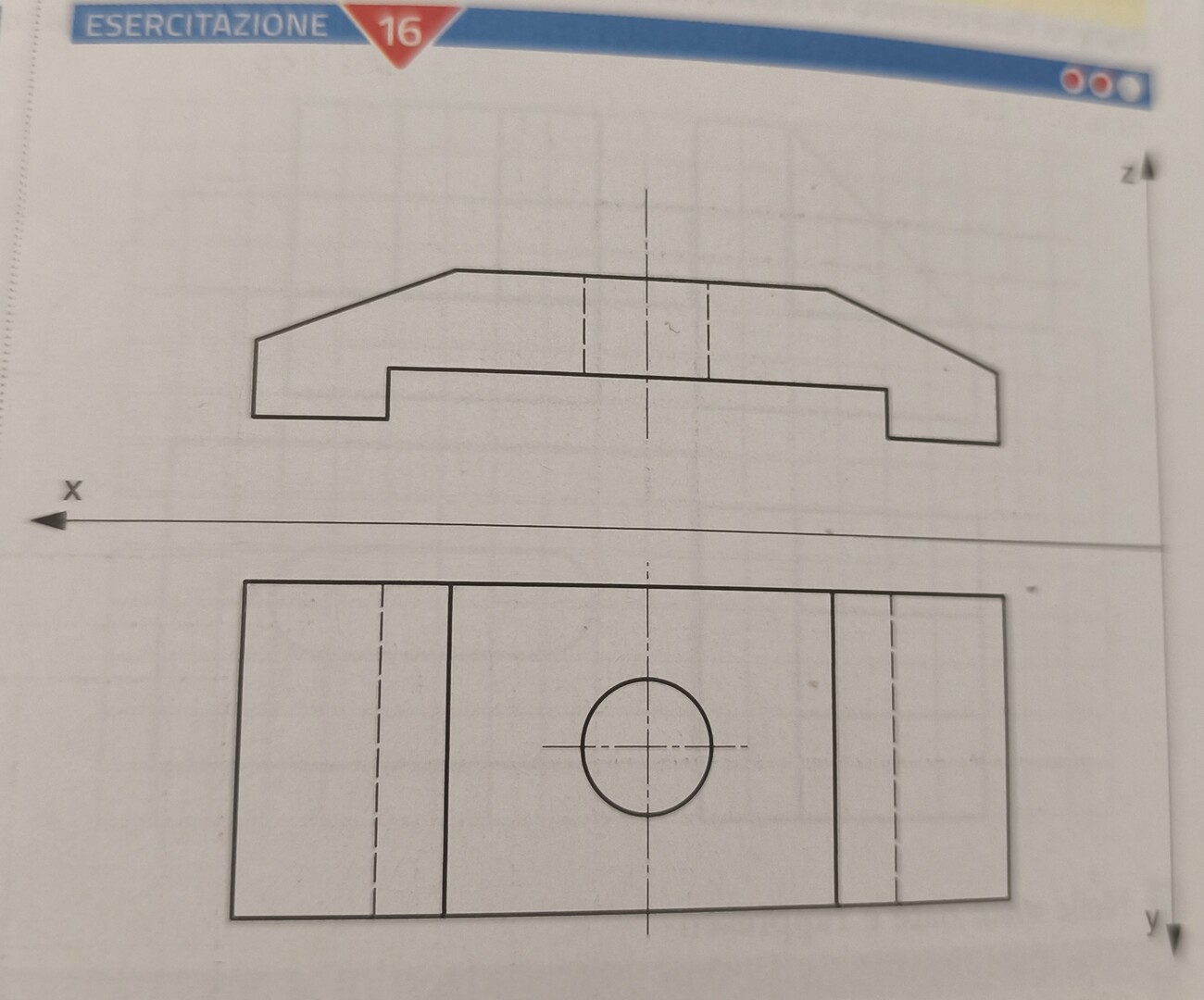

Buon pomeriggio, ci sarebbe qualcuno in grado di svolgere questa tavola in assonometria cavaliera? Grazie per l'aiuto e buona serata
Buon pomeriggio, ci sarebbe qualcuno in grado di svolgere questa tavola in assonometria cavaliera? Grazie per l'aiuto e buona serata
67
punti
Livello 1
=========================================================

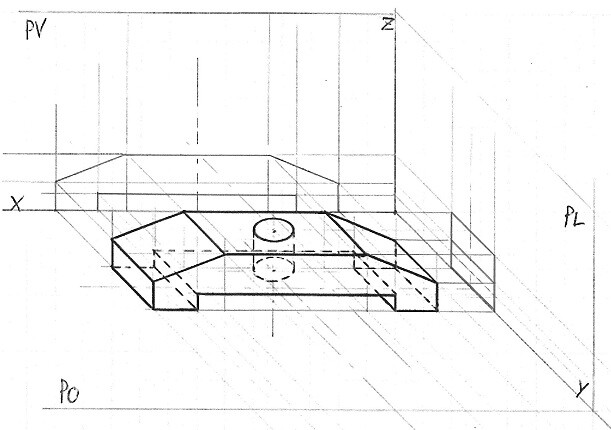

Assonometria cavaliera del dis. n° 16:
68261
punti
Genius I
@gramor Grazie mille e buona serata!
@fabri10 - N.B.: Per convenzione l'asse y è inclinato di 45° gradi, verso il basso per il metodo utilizzato mentre se eseguito col ribaltamento, partendo dalla pianta, l'asse y è inclinato sempre di 45° ma verso l'alto. Secondo i casi quest'angolazione può anche essere differente. Inoltre il rapporto delle dimensioni in riferimento agli assi é, x= 1 : y= 1/2 : z= 1 cioè le quote parallele all'asse y devono essere dimezzate.
68261
punti
Genius I
@fabri10 - L'assonometria l'ho disegnata senza il metodo del ribaltamento ricavando le dimensioni dalla vista frontale su PV e dalla vista dall'alto (pianta) su PO, tracciando le linee di costruzione partendo dai profili disegnati sul PV e sul PL.
@gramor Va benissimo e grazie ancora!
@fabri10 - Grazie a te, buona serata.
@gramor 👍👌👍
