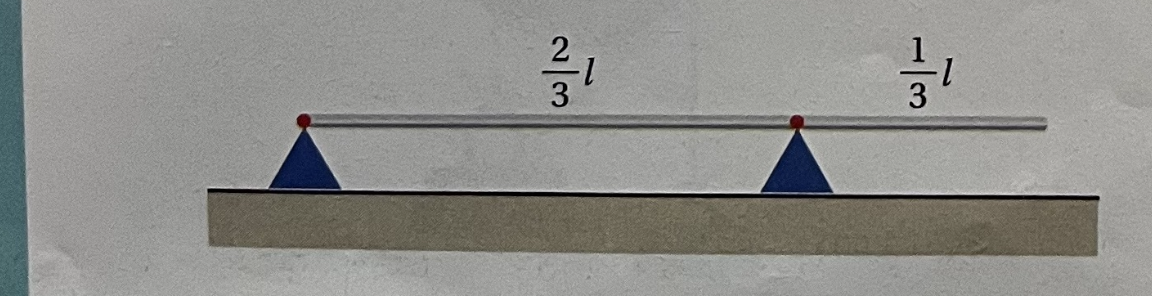

Un'asse omogenea del peso di 200 N è ap-
poggiata a due supporti, come indicato in figura. Determina la
reazione vincolare esercitata da ciascun supporto.
Un'asse omogenea del peso di 200 N è ap-
poggiata a due supporti, come indicato in figura. Determina la
reazione vincolare esercitata da ciascun supporto.
18
punti
Livello 0

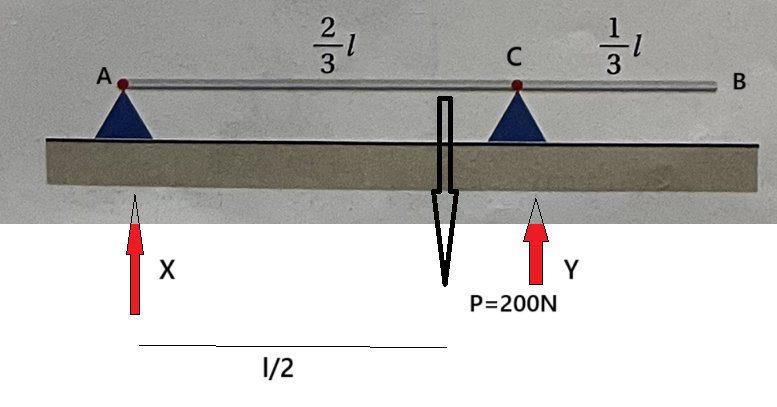

{equilibrio alla traslazione verticale dell'asta
{equilibrio alla rotazione dell'asta attorno ad A
Risolvo quindi:
{Χ + Υ = 200
{200·(l/2) - Υ·(2/3·l) = 0
Risolvo ed ottengo:
[Υ = 150 N ∧ Χ = 50 N]
115471
punti
Genius III
@lucianop 👍👌👍

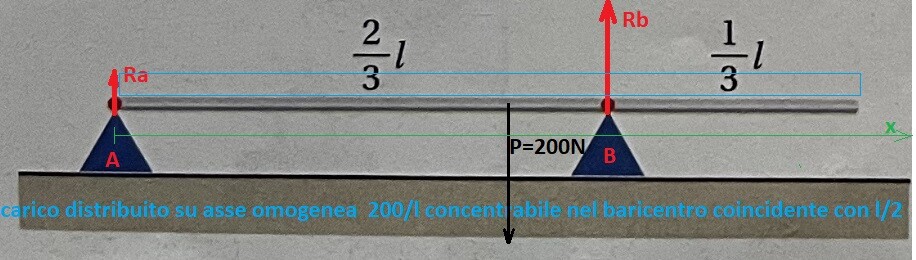

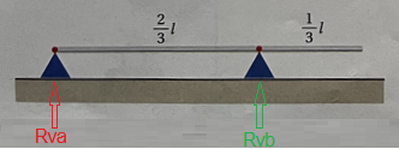

Rvb = Fp*l/2*3l/2 = 3Fp/4 = 200*3/4 = 150 N
Rva = Fp*l/6*3l/2 = Fp/4= 200/4 = 50N
142413
punti
Genius III
👍 👍 👍
Un'asse omogenea del peso di 200 N è ap-
poggiata a due supporti, come indicato in figura. Determina la
reazione vincolare esercitata da ciascun supporto.
7583
punti
Livello 5
@nik 👍👌👍
