Si vuole costruire una resistenza campione di costantana che abbia esattamente la resistenza di 1,0 Ω con un filo di diametro 0,40 mm.
Quanto deve essere lungo il filo?
Risultato libro : [0,25 m]
Si vuole costruire una resistenza campione di costantana che abbia esattamente la resistenza di 1,0 Ω con un filo di diametro 0,40 mm.
Quanto deve essere lungo il filo?
Risultato libro : [0,25 m]
Dalla seconda legge di Ohm sappiamo che:
R= r_e * (l / S)
dove:
r_e= resistività elettrica [Ohm*m]
l= lunghezza del resistore
S= area della sezione trasversale.

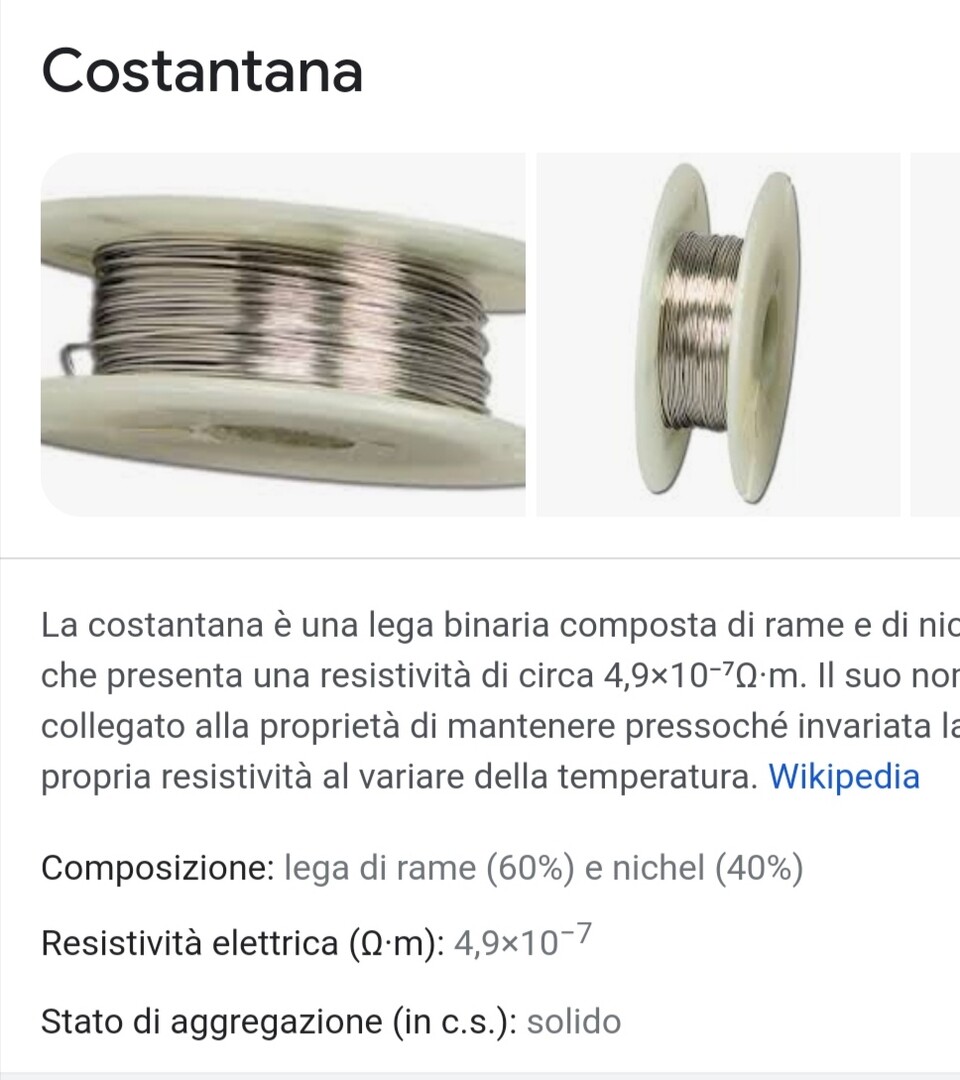

Per la costantana la resistività elettrica è:
Possiamo quindi calcolare la lunghezza del resistore:
l= (R*S) /r_e
con:
S= pi*0,2² * 10^ ( -6) m²
r_e = 4,9 *10^ (-7) Ohm*m
R= 1 Ohm
Sostituendo i valori numerici otteniamo:
l= 0,25 m
Si vuole costruire una resistenza campione di costantana che abbia esattamente la resistenza R di 1,0 ohm con un filo di diametro d = 0,40mm.
Quanto deve essere lungo il filo? [0,25m]
La costantana è una lega binaria composta di rame (60%) e di nichel (40%) ; presenta una resistività
ρ di circa 4,9*10^-7 ohm*m , corrispondente a 4,9*10^-1 ohm*mm^2/m
R = ρ*L/s
lunghezza L = R*s/ρ = 1*0,7854*0,4^2*10/4,9 = 0,256 m
Seconda legge di Ohm:
R = (resistività) * (Lunghezza) / Sezione.
Lunghezza = R * (Sezione) / (resistività);
diametro = 0,40 mm.
raggio = 0,20 mm = 0,20 * 10^-3 m;
Sezione filo = pigreco * r^2 = 3,14 * (0,20 * 10^-3)^2;
Sezione = 1,256 * 10^-7 m^2;
R = 1 Ohm;
Lunghezza = 1 * (1,256 * 10^-7 ) / (4,9 * 10^-7);
Lunghezza = 1,256 / 4,9 = 0,256 m; (circa 0,26 m, arrotondando).
https://argomentidifisica.wordpress.com/category/leggediohm/
Ciao @calogero
Costantana (Rame e nichel). Si chiama costantana perché segue molto bene le leggi di Ohm, la sua resistenza è costante.
