Risoluzione di un problema di un circuito con le resistenze

Question

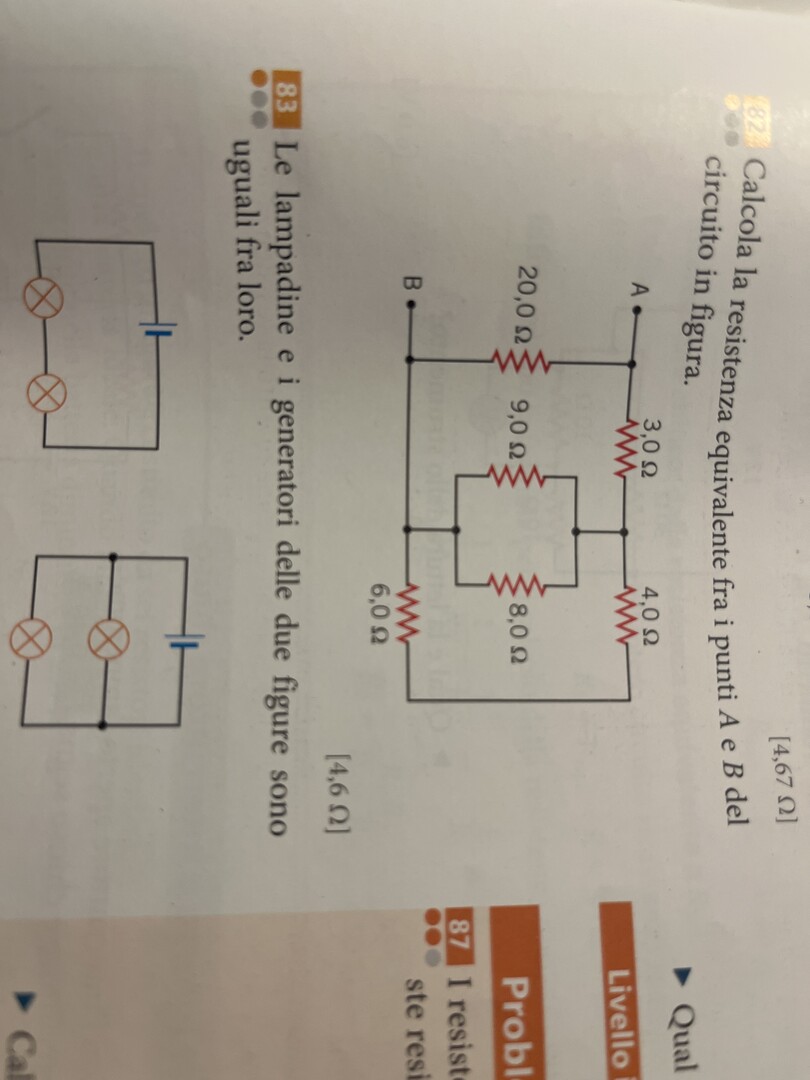

[attach]113725[/attach]

remanzini_rinaldo · Accepted Answer

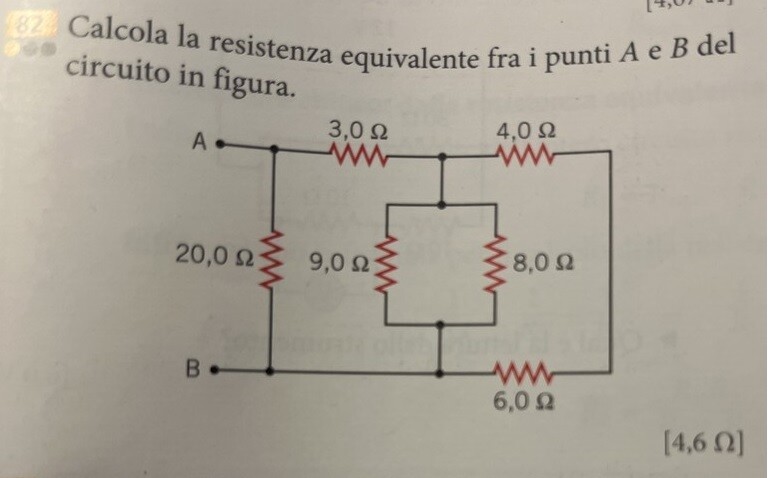

[attach]113776[/attach]   Rp2 = Rp1 // 10 = 72/17*10 / (72/17+10) = 720/17*17/242 = 2,9752 ohm Rs = 3+Rp2 = 5,9752 ohm Req = 20 // Rs = (20*5,9752) / (20+5,9752) = 4,60 ohm

remanzini_rinaldo · Answer

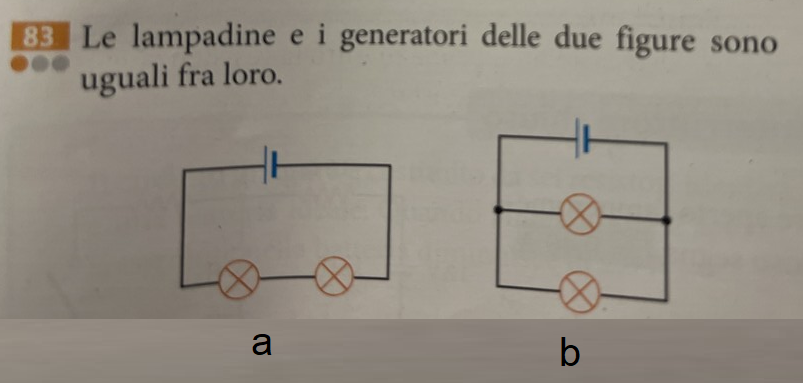

[attach]113777[/attach] a Rea = R+R = 2R Ia = E/2R   b Reb = R // R = R^2/2R = R/2 Ib = E/(R/2) = 2E/R   Rea / Reb = 2R / (R/2) = 4 Ia/Ib = E/2R * R/2E = 1/4

nik · Answer

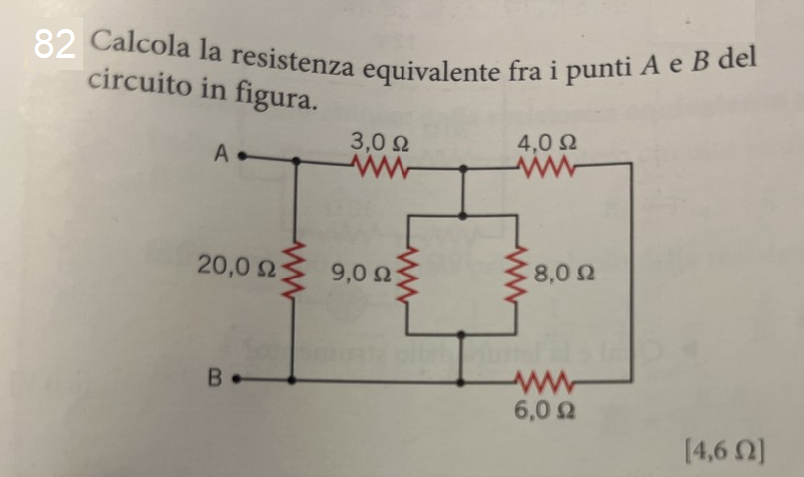

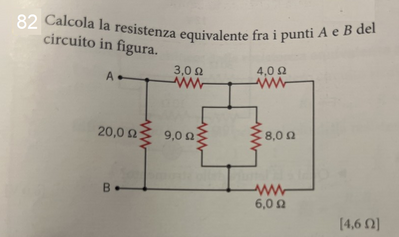

[attach]113768[/attach] es82quella da 6 èin serie con quella da 4 --->6+4 =10quella da 10 è in parallelo con quelle da 8 e 9 ---> 1/(1/8 + 1/9 + 1/10)= 360/121 =~ 2.9752 ohm quella da 360/121 ohm è in serie con quella da 3 ohm ---> 360/121 + 3.0 = 723/121 = ~ 5.9752 ohm che è in parallelo con quella da 20 --> 1/(121/723 + 1/20) = 14460/3143 =~ 4.600 ohm che è la resistenza equivalente richiesta tra A e B.
