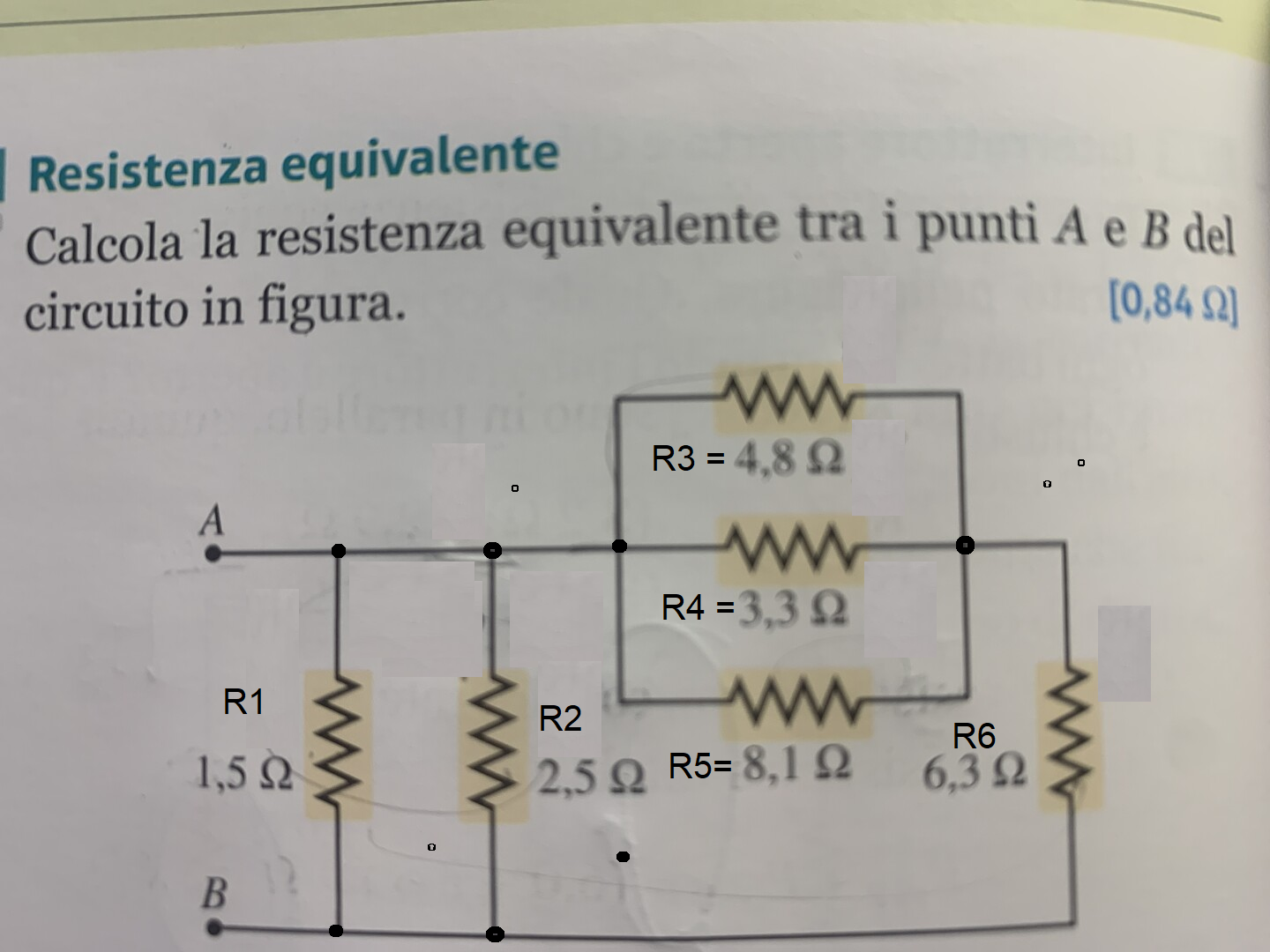

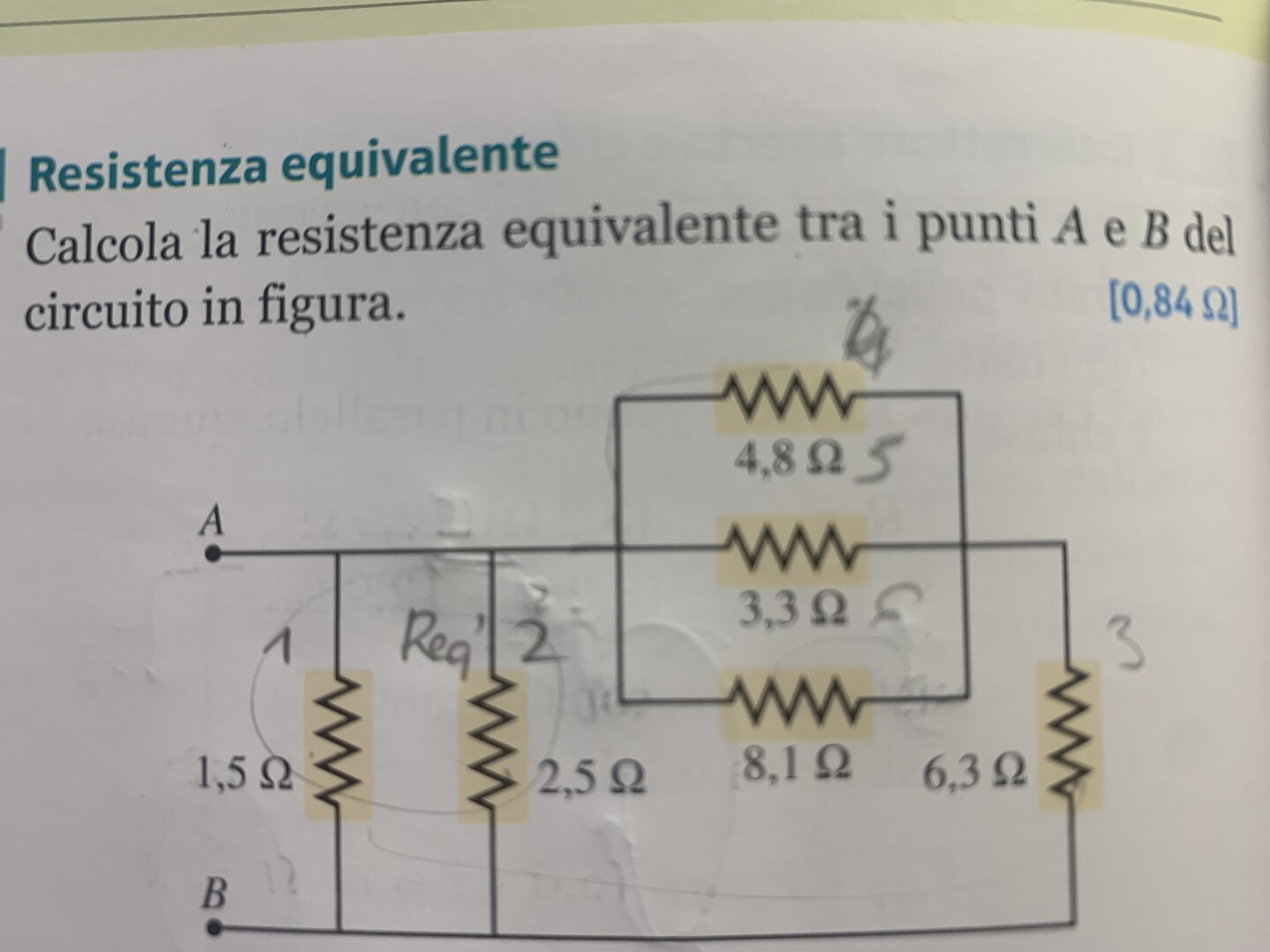

Calcola la resistente equivalente tra i punti A e B in figura.
Calcola la resistente equivalente tra i punti A e B in figura.
53
punti
Livello 1
(R4 - R5 - R6) in //
R(4,5,6) in serie con R3
R(3,4,5,6) in // con R1 e R2
Sostituendo i valori numerici otteniamo:
R_eq = 0,84 Ohm
https://www.youmath.it/lezioni/fisica/elettricita/4919-resistenze-in-serie-e-in-parallelo.html
77016
punti
Genius II
@stefanopescetto 👍👌👍
R12 = R1//R2 = 1,5*2,5/4 = 0,9375 ohm
R345 = 1/(1/3,3+1/4,8+1/8,1) = 1,5752 ohm
R3456 = 1,5752+6,3 = 7,8752 ohm
Req = R12 // (R3456) = 0,9375*7,8752/(0,9375+7,8752) = 0,8378 ohm
