[Risolto] Resistenza e leggi di Ohm

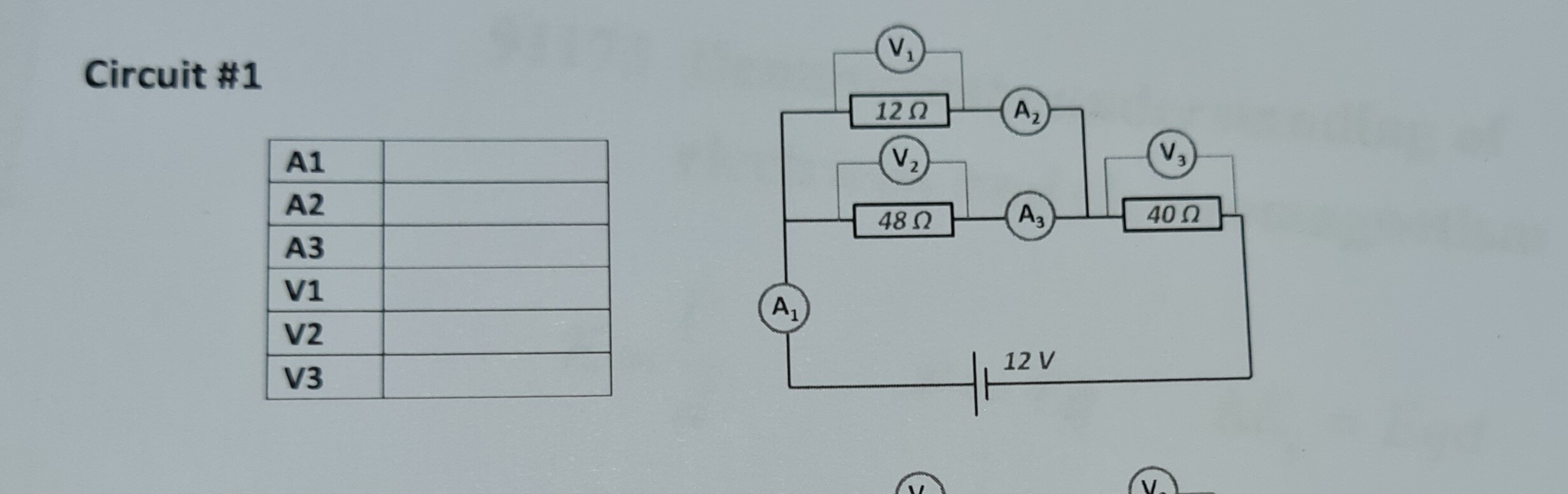

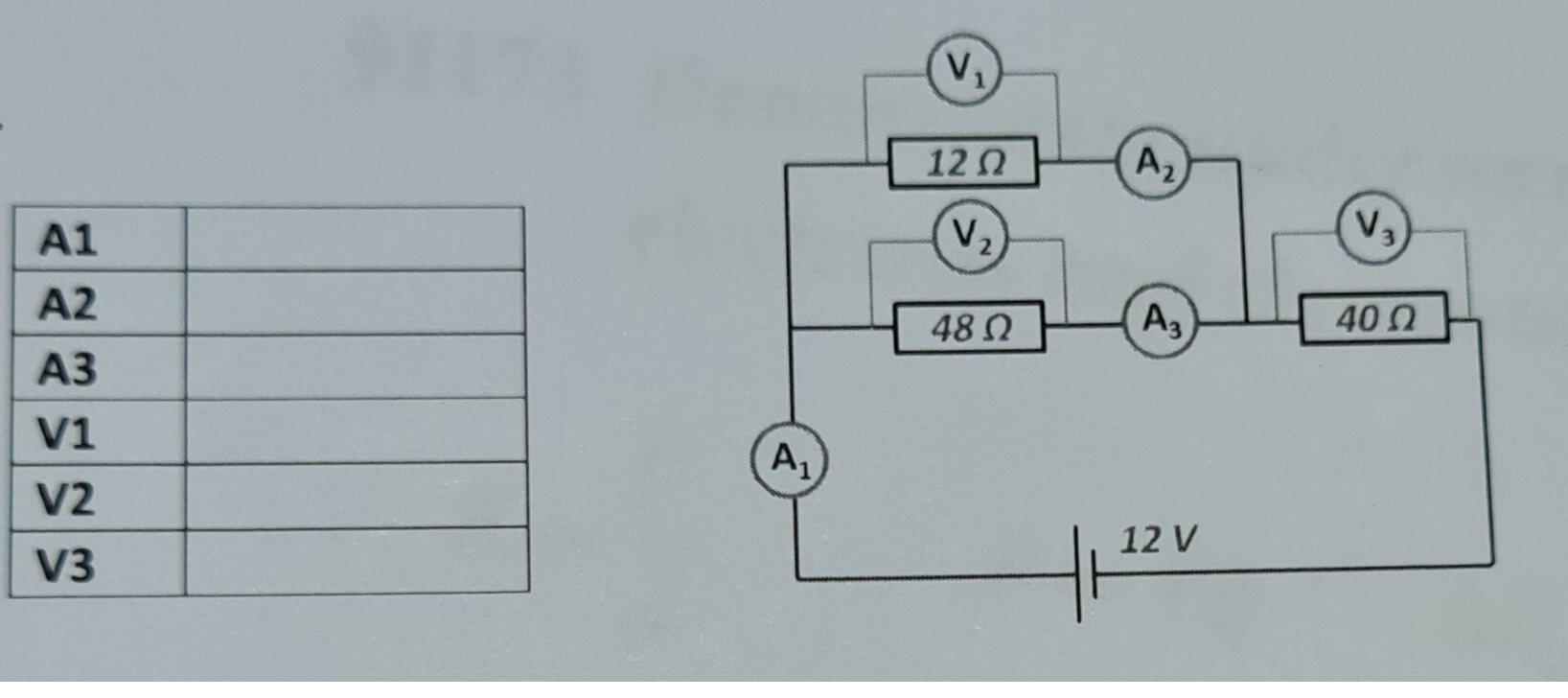

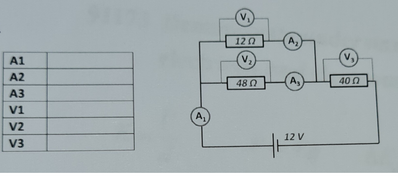

R parallelo delle resistenze 12 Ohm e 48 Ohm, Rp:

Rp = (1/12 + 1/48)^-1 = (5/48)^-1;

Rp = 48/5 = 9,6 Ohm;

R equivalente del circuito, Re:

Re = 9,6 + 40 = 49,6 Ohm;

intensità di corrente nel circuito:

i = 12 Volt / Re = 12 / 49,6 = 0,242 A;

i (A1) = 0,242 A; (misura dell'amperometro A1);

i attraversa la resistenza R3 = 40 Ohm;

V3 = 40 * 0,242 = 9,7 V;

V del parallelo: Vp = Rp * i;

ai capi delle resistenze in parallelo c'è la stessa differenza di potenziale:

Vp = 9,6 * 0,242 = 2,3 V;

Vp = V1 = V2 = 2,3 V;

La corrente i (A1) si divide nei due rami del parallelo:

i (A2) = 2,3 / 12 = 0,19 A;

i (A3) = 2,3 / 48 = 0,048 A.

Ciao @ferdi8

Req = 12//48+40 = 12*48/60+40 = 49,6 ohm

A1 = V/Req = 12/49,6 = 0,242 A

V3 = A1*40 = 9,68 V

V1 = V2 = V-V3 = 12-9,68 = 2,32 V

A2 = V2/12 = 0,194 A

A3 = V2/48 = A2/4 = 0,048 A
