Livello 1
=============================================================

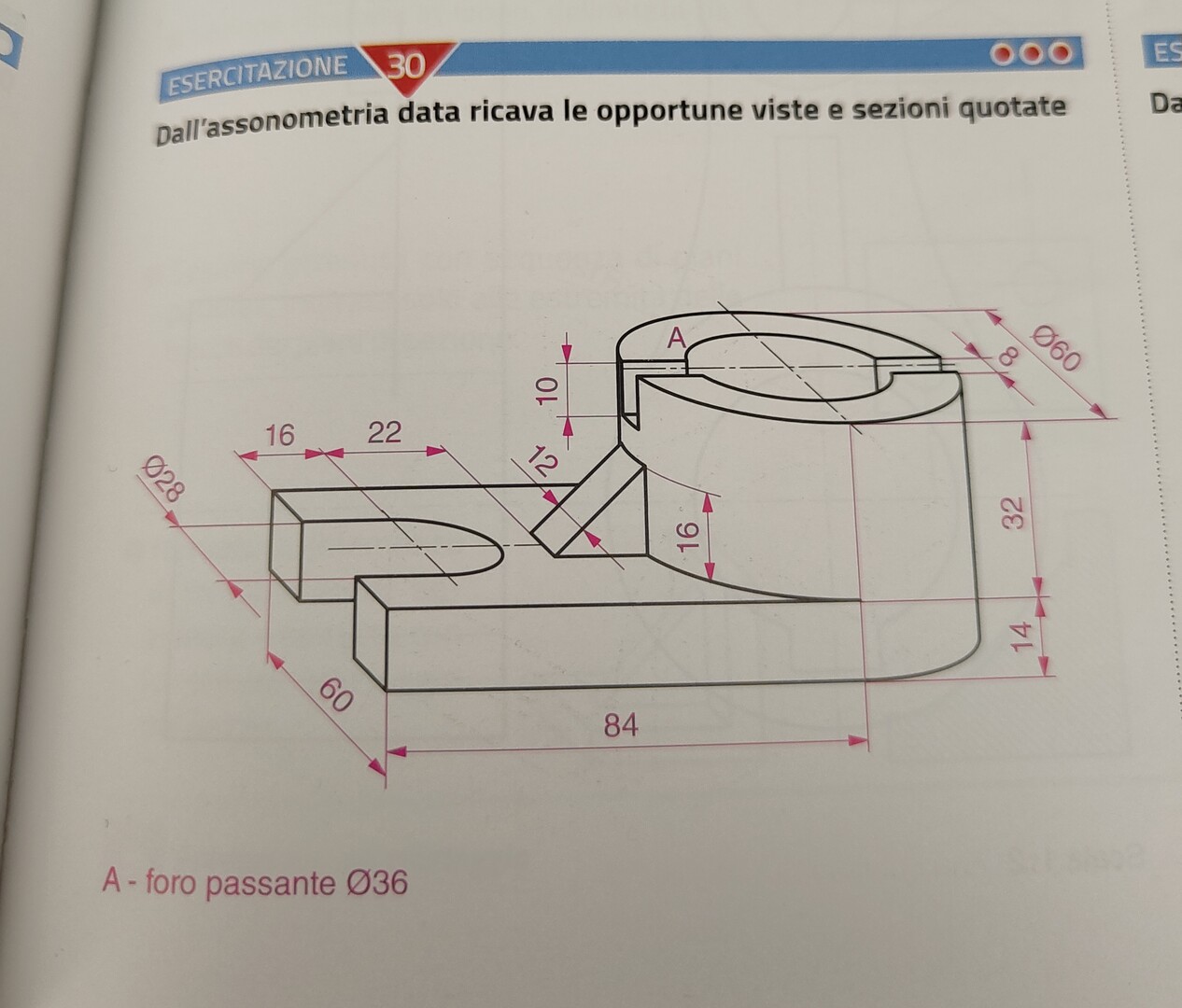

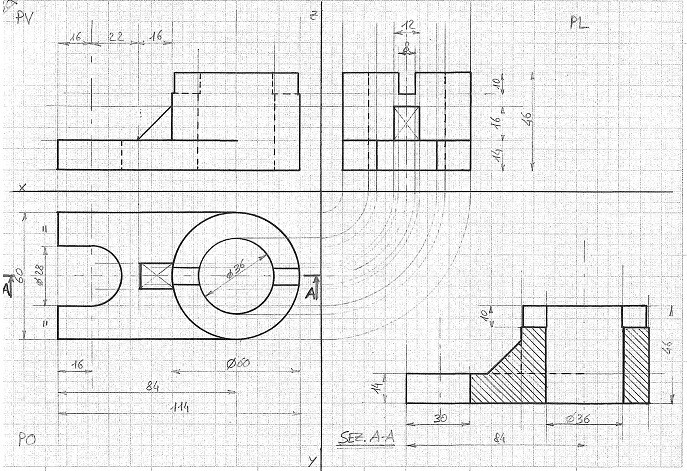

Proiezioni ortogonali, del particolare n°30, sui piani, PV, PO e PL con sezione A-A:
68250
punti
Genius I
@gabry9612 - Non è richiesto in modo espresso ma quando si parla di viste si intendono le proiezioni ortogonali almeno su due o tre piani, per un particolare simile e per una comprensione più immediata per l'operatore alle macchine utensili è corretto disegnarne tre, la sezione non servirebbe nemmeno ma vista la richiesta ti ho fatto quella longitudinale che prende un po' tutte le parti del particolare, piastra, mozzo, foro, e tracce.
@gabry9612 - Le proiezioni ortogonali sui piani si intendono: PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal lato sinistro. Saluti.
@gramor grazie mille
@gabry9612 - Grazie a te, saluti.
