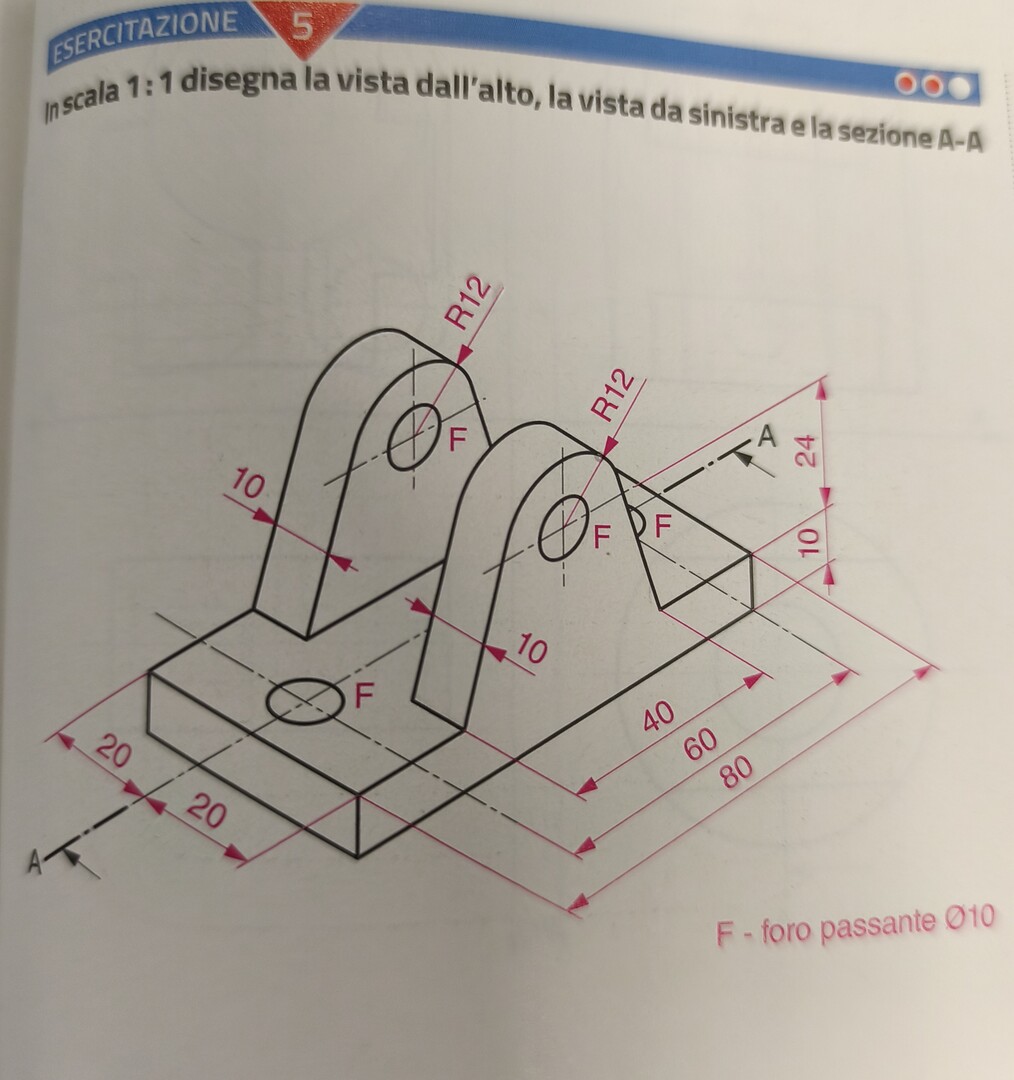

Buongiorno, scusate l'orario, ci sarebbe qualcuno in grado di svolgere questa tavola indicando anche la quote? Grazie mille e buon proseguimento di giornata
Buongiorno, scusate l'orario, ci sarebbe qualcuno in grado di svolgere questa tavola indicando anche la quote? Grazie mille e buon proseguimento di giornata
12
punti
Livello 0
===============================================================

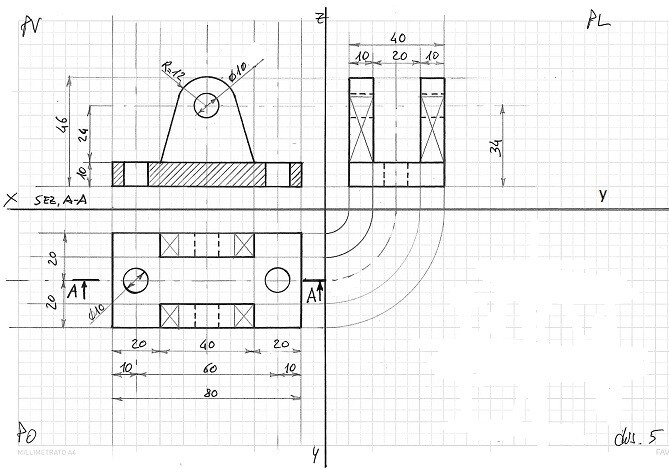

Proiezioni ortogonali part. n° 5 con sezione A-A, viste su piani, PV, PO e PL:
68250
punti
Genius I
@fabro10 - Proiezioni ortogonali sui piani: PV= piano verticale con vista frontale sezionata longitudinalmente; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal lato sinistro. Saluti.
@fabro10 - Non avendo indicato nella richiesta la vista frontale su PV ho ribaltato direttamente la sezione A-A su quel piano come di solito in uso nei disegni tecnici. Quelle croci di sant'Andrea che vedi su due viste sono simboli grafici che indicano parti del solido non paralleli ai piani di proiezione, non so se l'insegnante per uso didattico ve li richiede, eventualmente li puoi togliere. Saluti.
@gramor Grazie mille per l'aiuto. Le auguro un buon proseguimento di giornata
@fabro10 - Grazie mille per il gentile apprezzamento, buona giornata anche a te.
