@gabry9612 ....chi meglio di gramor che non tarderà a risponderti !!!
@remanzini_rinaldo - Grazie mille Rinaldo ma continuo a non avere parole, mi fai sembrare unico, garantisco che non è così. Cordiali saluti.
=====================================

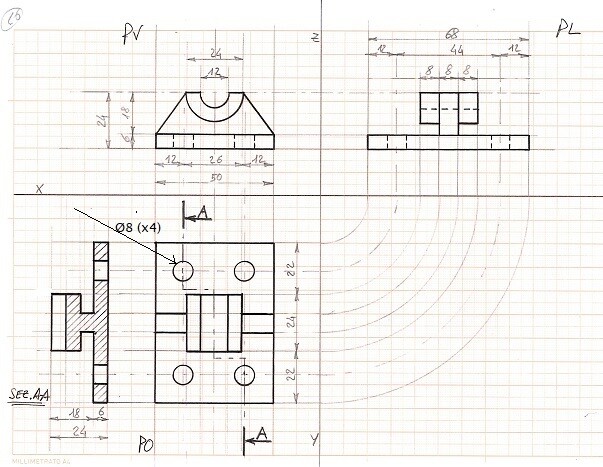

Proiezioni ortogonali principali del part.n°26 sui piani: PV, PO e PL con sezione A-A
68250
punti
Genius I
@gabry9612 - Proiezioni ortogonali sui piani: PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro.
@gabry9612 - Ti ho fatto la sezione, non so se era facoltativa o no, ma sarebbero sufficienti anche solo le tre viste per individuare tutte le parti di un particolare così, vedi tu secondo cosa chiede l'insegnante. Saluti.
@gramor Grazie mille
@gabry9612 - Grazie a te, buona serata.
