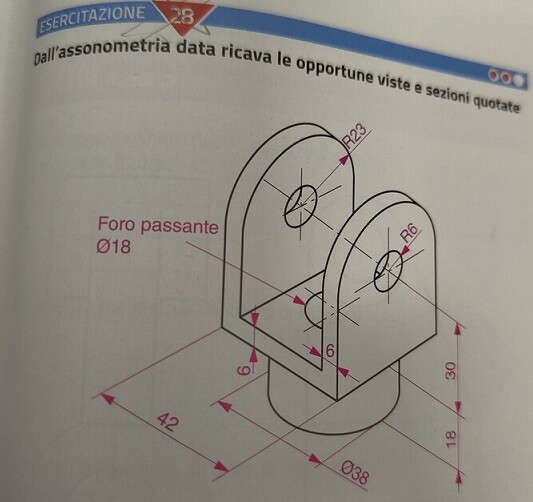

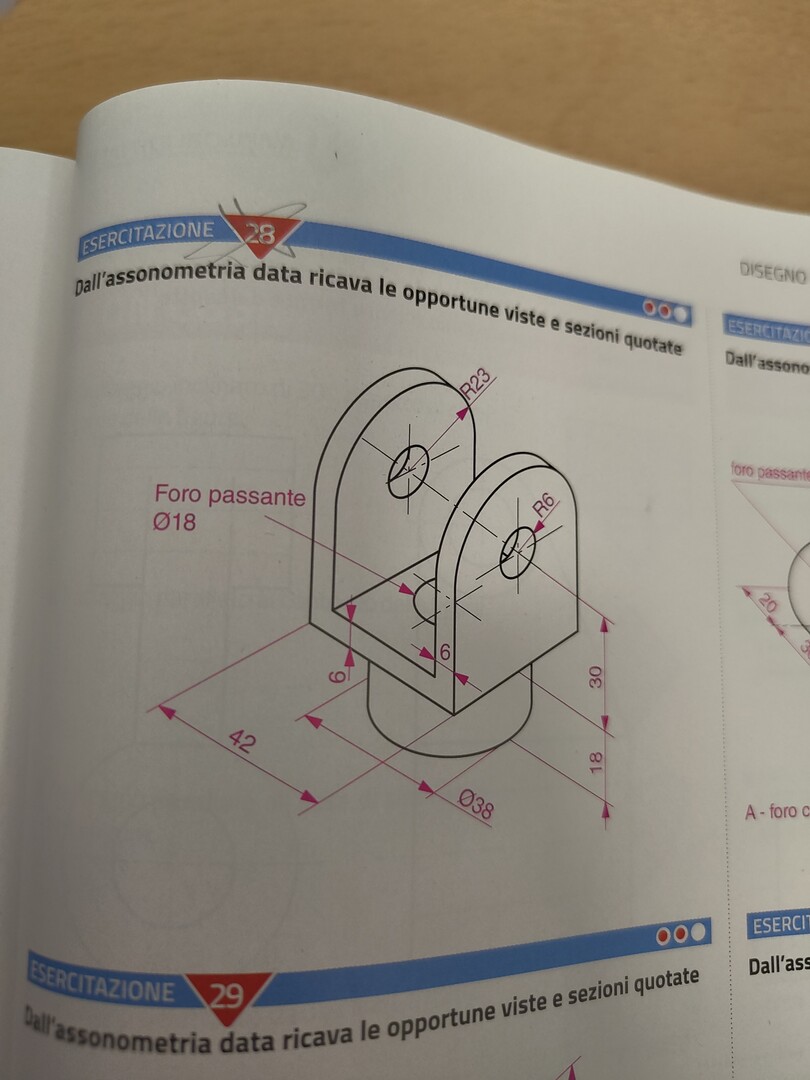

Qualcuno mi potrebbe aiutare con questi due esercizi

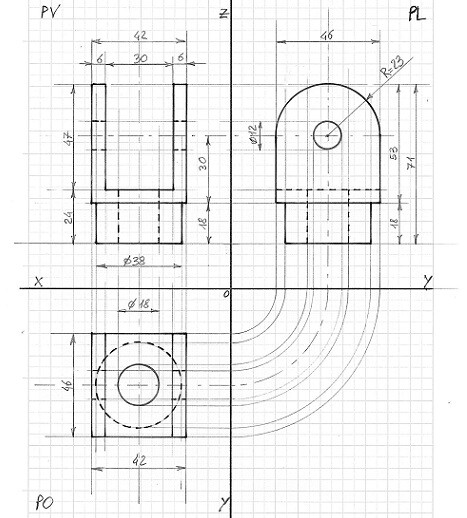

@gabry9612 - Proiezioni ortogonali su, PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Segue sezione.

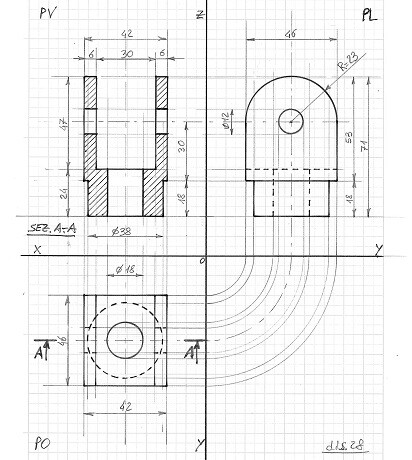

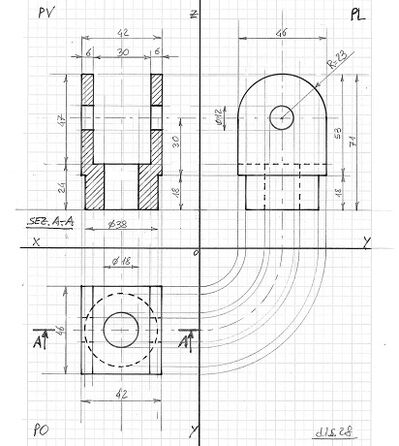

@gabry9612 - Qui ti ho disegnato la sezione A-A indicata sul PO direttamente ribaltata sul PV ma la puoi anche riportare a parte sul disegno delle proiezioni ortogonali, in questi casi puoi lavorare a discrezione tua a meno di indicazioni particolari dell'insegnante. Saluti.

@gramor Grazie mille

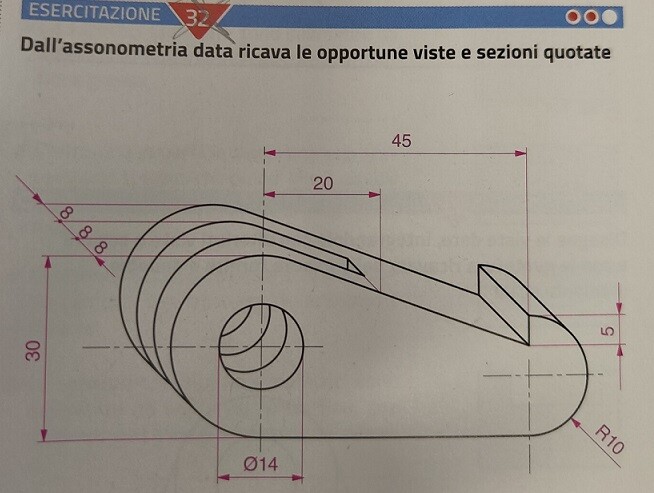

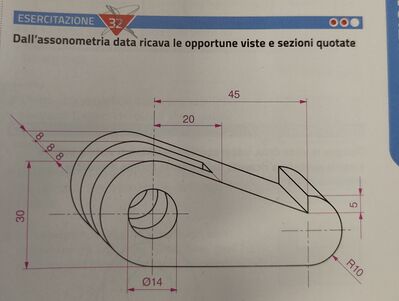

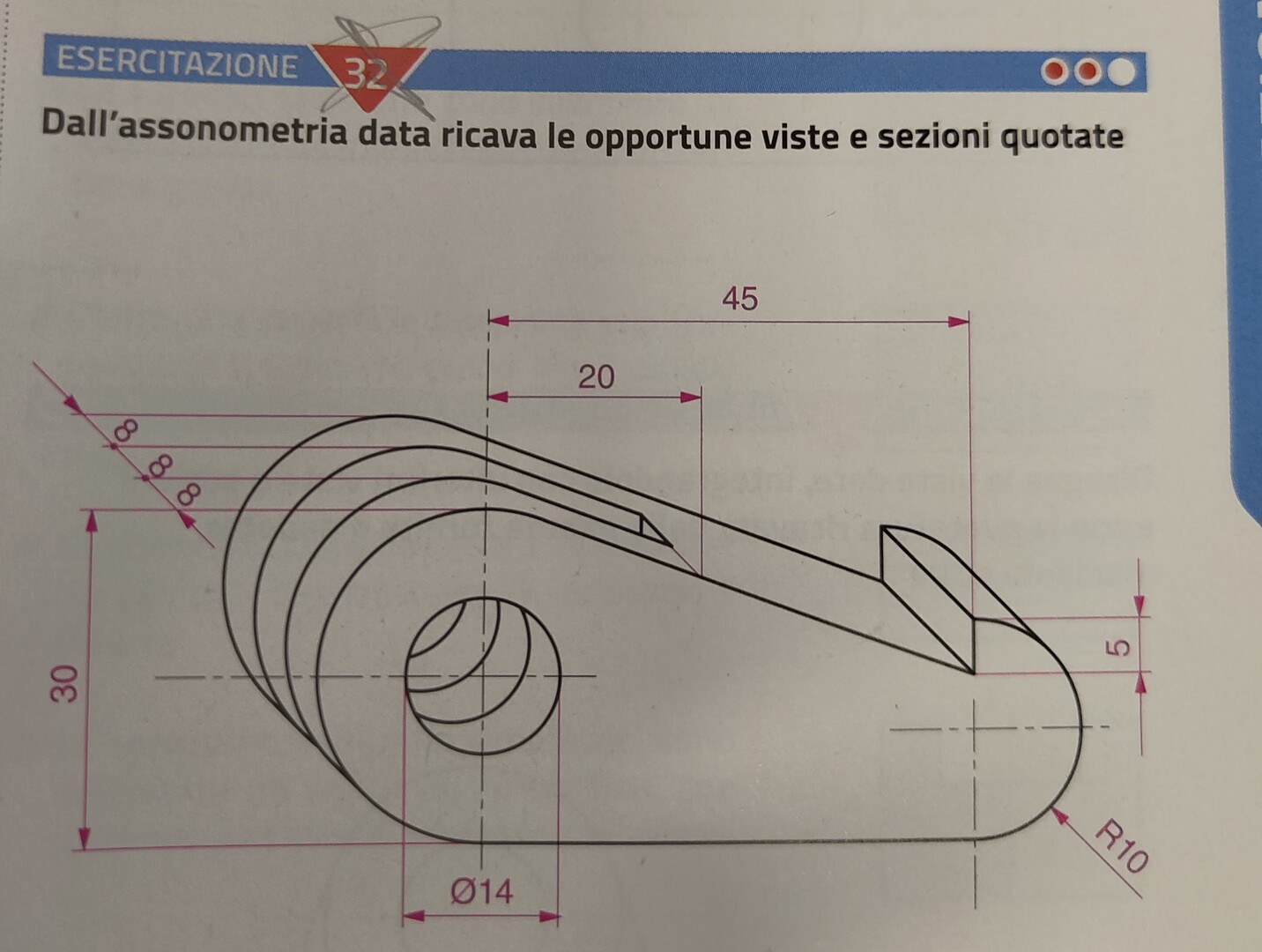

@gramor mi potresti mandare anche il 32 per favore

@gabry9612 - Grazie a te. Per il dis.32, lavori in corso. A dopo.

@gramor Grazie mille

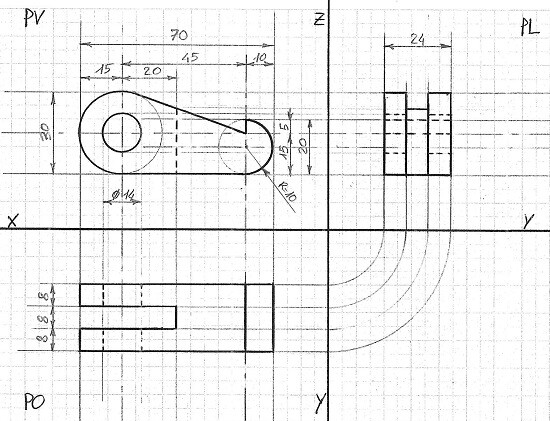

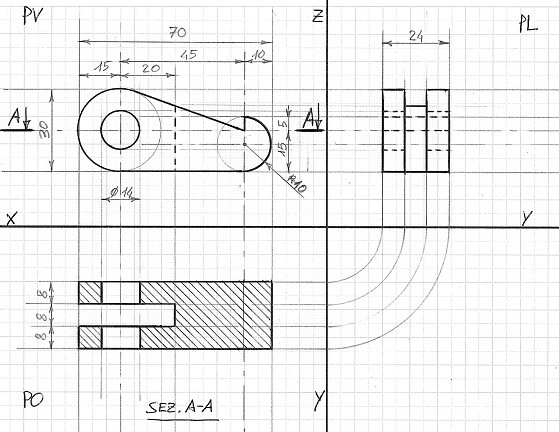

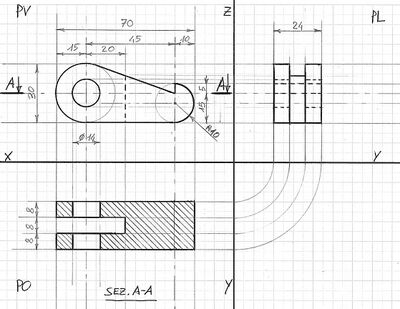

@gabry9612 - Proiezioni ortogonali su, PV= piano verticale con vista frontale; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Segue sezione.

@gabry9612 - Qui invece ti ho disegnato la sezione A-A indicata sul PV direttamente ribaltata sul Po ma la puoi anche riportare a parte sul disegno delle proiezioni ortogonali, in questi casi come già detto, puoi lavorare a discrezione tua salvo diverse indicazioni dell'insegnante. Saluti.

@gabry9612 - Quella linea fine nella zona sezionata in basso a destra è una linea fittizia che si mette quando un piano di sezione sfiora uno spigolo reale come vedi nel PV ma non tutti la mettono, per uso in ambito didattico puoi tranquillamente evitare di tracciarla. Saluti.

@gramor Grazie mille

@gabry9612 - Grazie a te, buona serata.
