Livello 0
============================================
Proiezioni ortogonali sui piani principali, PV, PO e PL:
68251
punti
Genius I

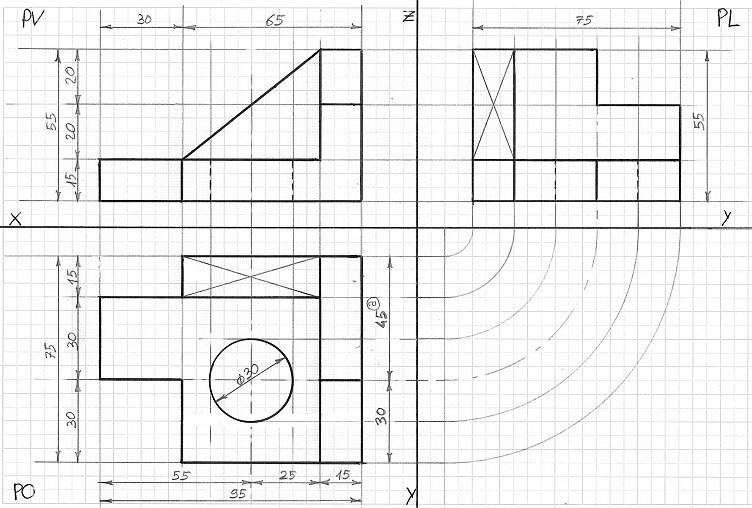

@nicholas310123 - Proiezioni ortogonali su, PV= piano verticale con vista frontale; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro.
@gramor grazie mille sei il migliore ❤️🥰

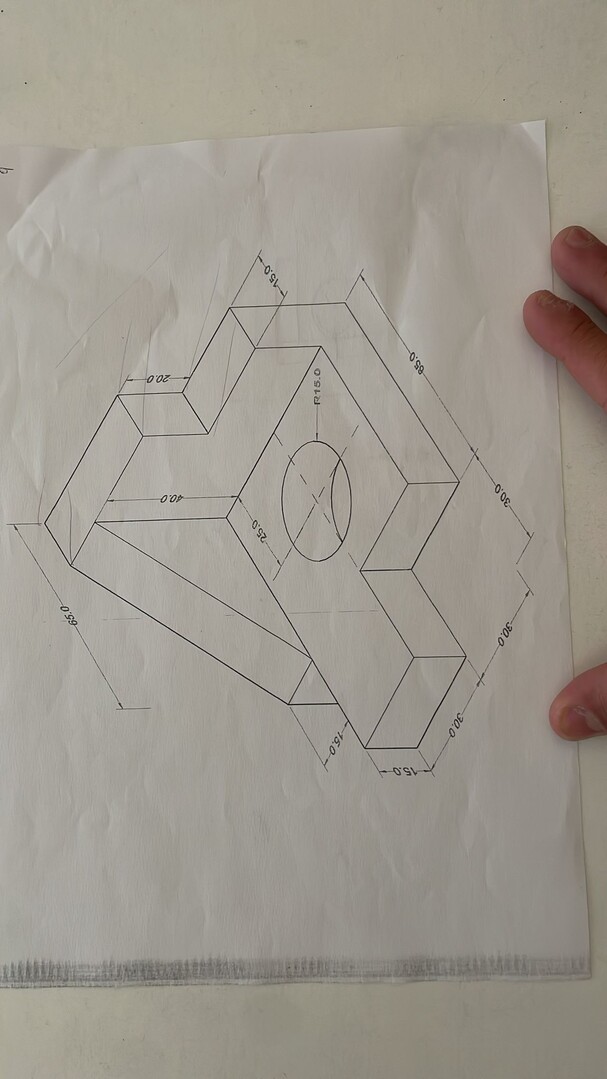

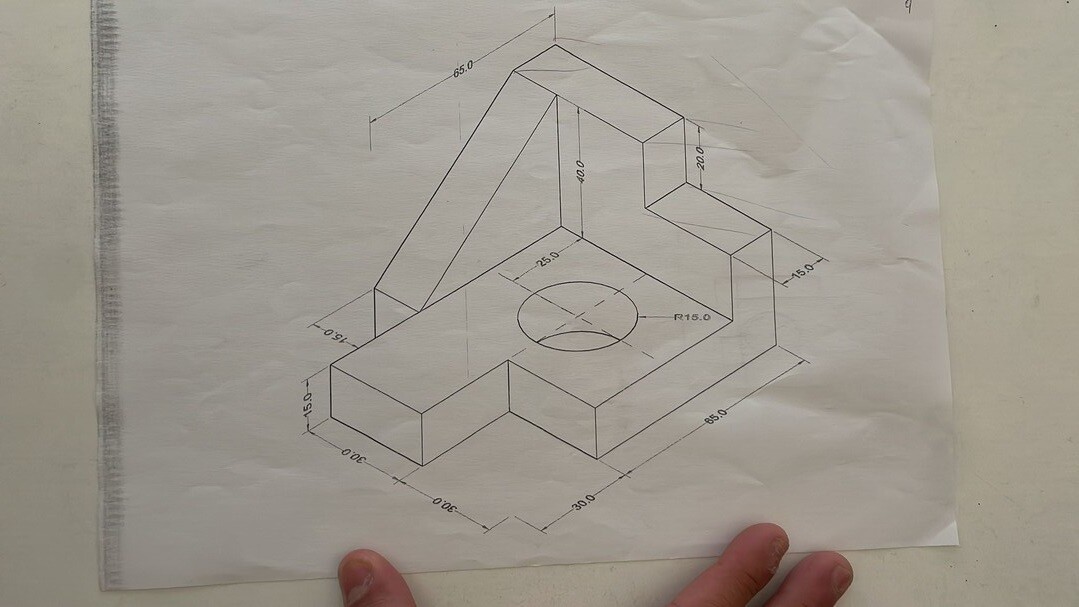

@nicholas310123 - Ho messo una nota (a) sulla vista sul PO, quella quota di 45 non è indicata e non è calcolabile con le altre, l'ho ricostruita a scala ma ricavata dalla foto in assonometria isometrica non è sicura, vedi tu se metterla o no. Saluti.
@nicholas310123 - Grazie a te, molto gentile, ma mi sembra un po' troppo, provo solo a dare una mano. Cordiali saluti.
