Livello 1
=========================================================

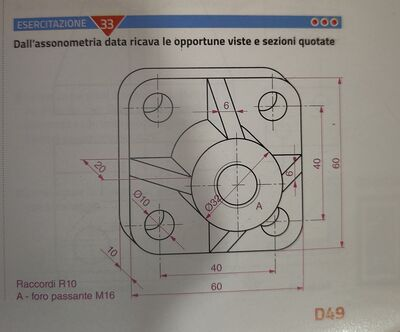

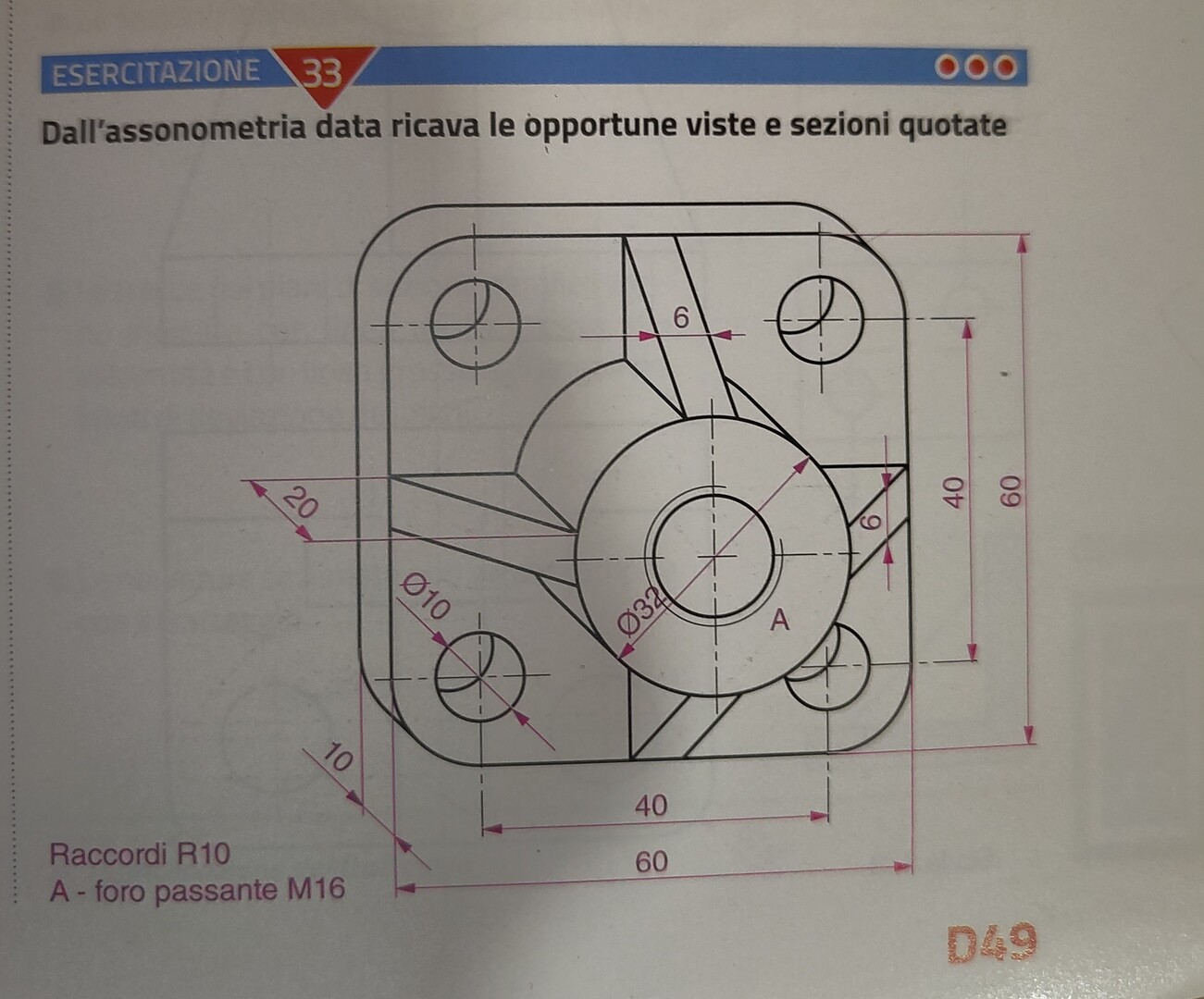

Proiezioni ortogonali del particolare n° 33 con sezione A-A:
68250
punti
Genius I

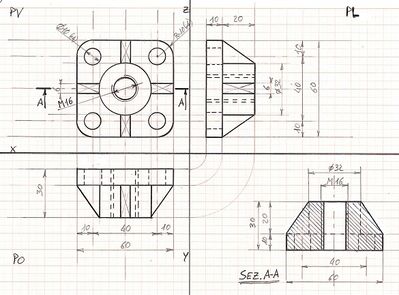

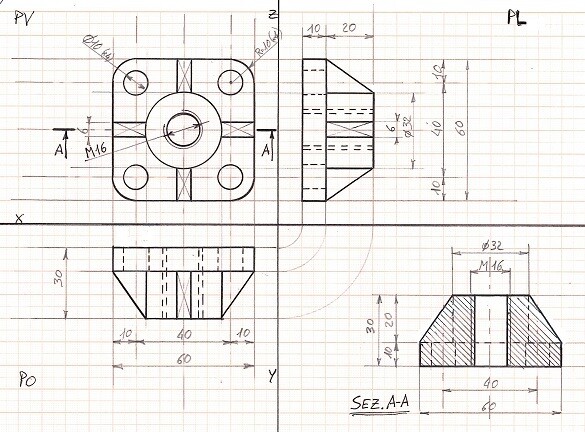

@gabry9612 - Proiezioni ortogonali sui piani: PV= piano verticale con vista di fronte; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Con sezione A-A.
@gabry9612 - N.B.: Ti ho fatto le tre viste solite ma per la costruzione di un particolare con una tale simmetria, sia in fonderia, che alle macchine utensili, è sufficiente disegnare le due viste su PV e PO oppure su PV e PL, con la sezione. Saluti.
@gramor grazie mille
@gabry9612 - Grazie a te, buona giornata.
