Buonasera.

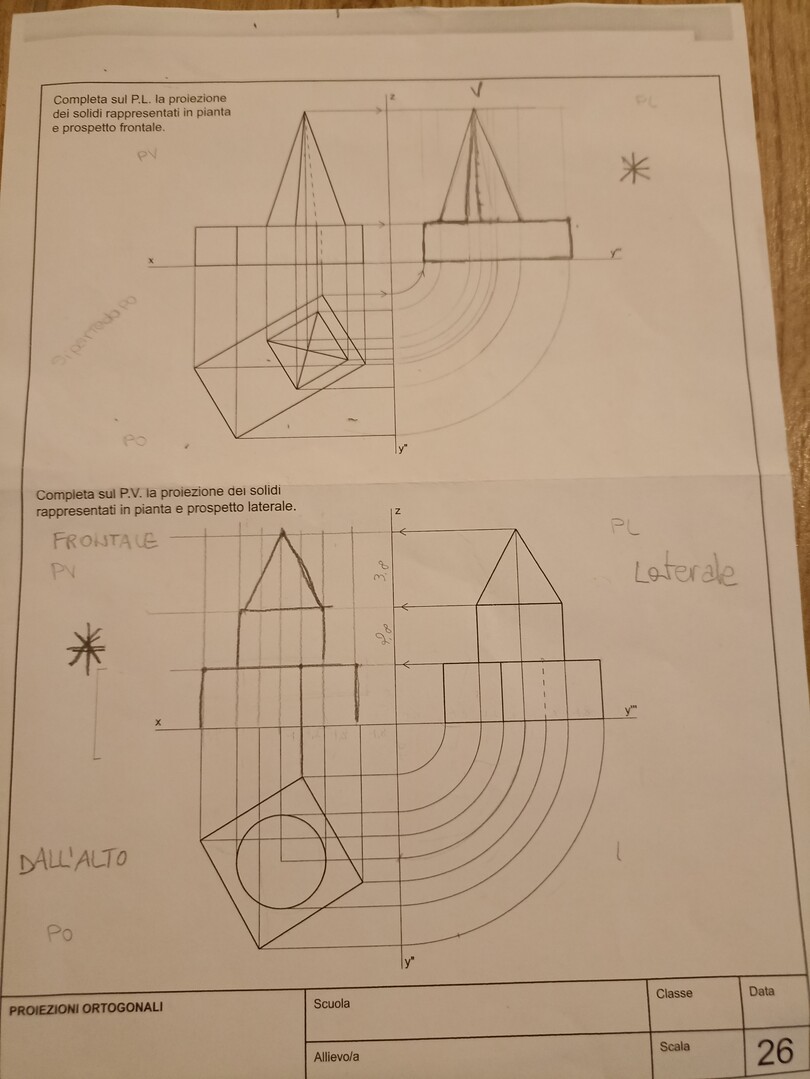

Qualcuno mi può soltanto dire ,se ho terminato nel modo corretto la tavola oggi assegnata in classe?

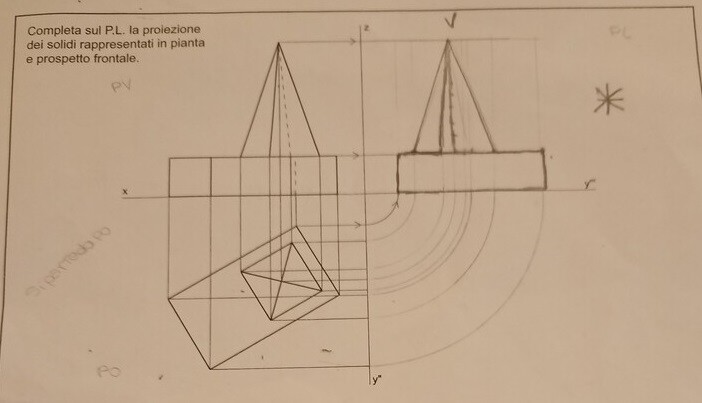

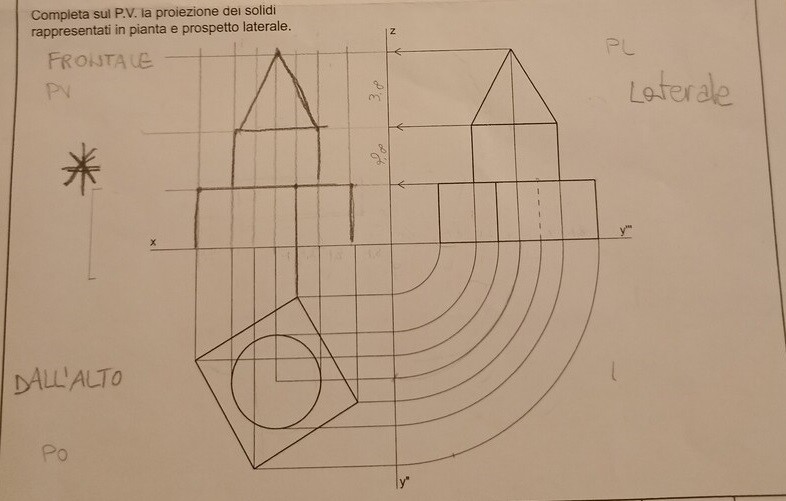

Dovevo terminare la proiezione della figura dove ho messo l asterisco. Grazie
@Giuli_00 - In generale hai lavorato molto bene salvo un problemino in ciascuna delle proiezioni, ti invio le modifiche.
============================================================

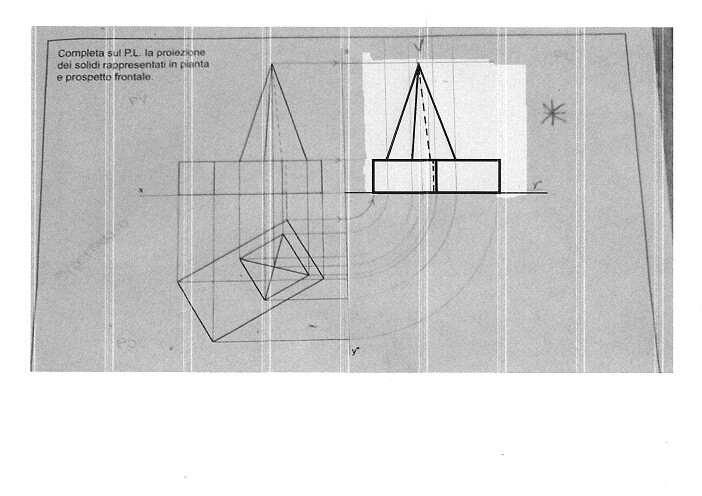

Modifica della vista di fianco da sinistra sul PL:
68268
punti
Genius I
@Giuli_00 - Qui mancava uno spigolo reale e quello nascosto del parallelepipedo e c'era qualcosa che non andava tra le linee di proiezione per il vertice e i profili, reale e nascosto, della piramide. Saluti.
@gramor grazie per l'aiuto e la spiegazione
@Giuli_00 - Grazie a te, buona serata.
=============================================================

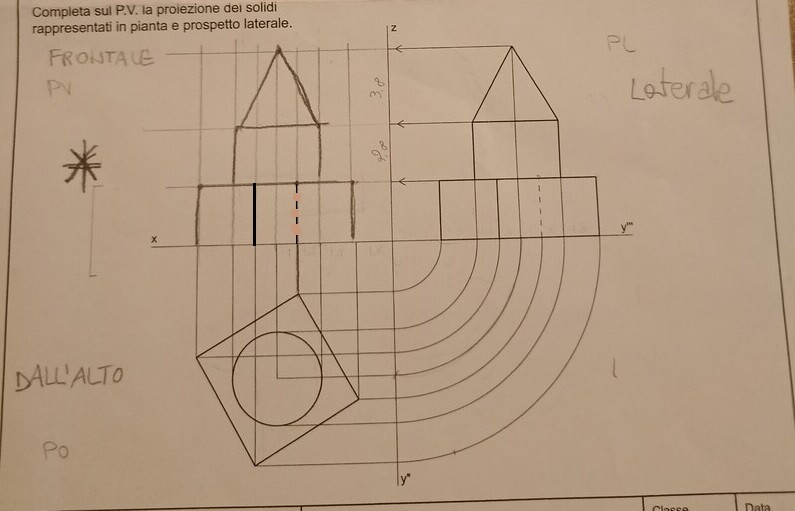

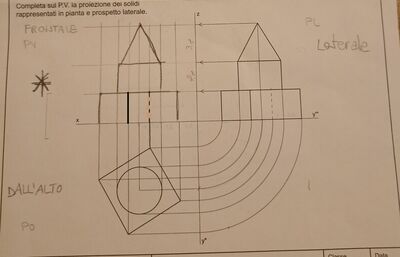

Modifica della vista frontale, su PV:
68268
punti
Genius I
@Giuli_00 - Qui mancava il profilo reale del parallelepipedo mentre avevi rappresentato come reale il profilo nascosto che ti ho tratteggiato, in pratica l'avevi disegnato in vista all'americana mentre tutto il resto era correttamente all'europea. Saluti.
@gramor grazie per l'aiuto e la spiegazione
@Giuli_00 - Grazie a te, nuovamente, per l'apprezzamento.
