Sezioni di solidi rappresentazione di rette e piani in proiezione ortogonali.Es 1: selezionare un parallelepipedo appoggiato su PO con un piano parallelo a PO. Es n.2: selezionare una piramide quadrata appoggiata su PO con un piano parallelo a PV e di una piramide quadrata
100
punti
Livello 1

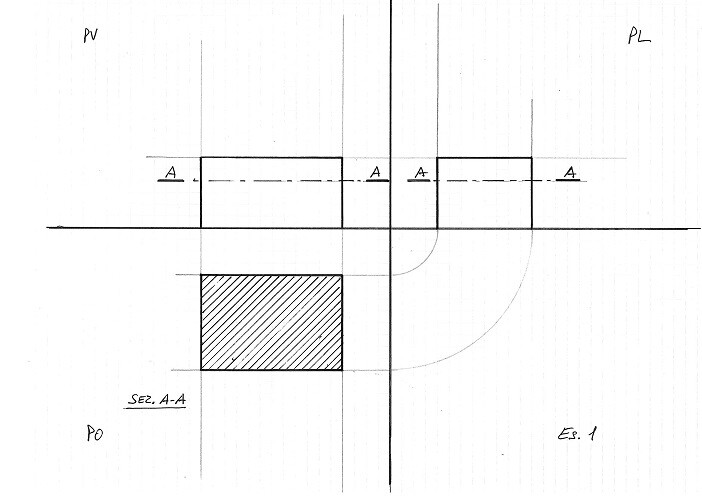

Es 1: Sezionare un parallelepipedo appoggiato su PO con un piano parallelo a PO.
==============================================================
Parallelepipedo con sezione:
68256
punti
Genius I
@matrone - Sicuramente si intendeva: sezionare non selezionare. Saluti.
Grazie!!!
@matrone - Grazie a te, saluti.
@gramor 👍👌👍

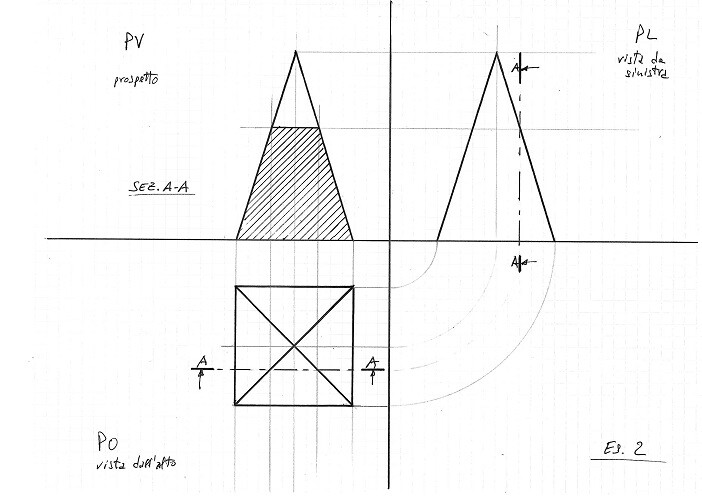

Es n.2: Sezionare una piramide quadrata appoggiata su PO con un piano parallelo a PV.
============================================================
68256
punti
Genius I
@matrone - Ho un po' interpretato, oltre alle misure non era richiesta la posizione della sezione, per un esempio l'ho fatta spostata dall'asse della piramide come vedi in basso, se si voleva centrata allora basta sezionare tutto il prospetto cioè la vista in alto a sinistra, in pratica sezioni un triangolo isoscele anziché un trapezio isoscele. Saluti.
@gramor 👍👌👍
