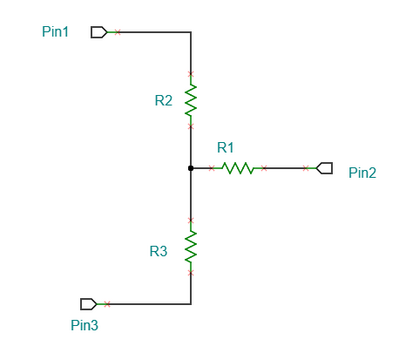

nella figura le resistenze misurate sono:
pin1 - pin3 = 513 ohm
pin1 - pin2 = 511 ohm
pin2 - pin3 = 11 ohm
quanto valgono r1, r2, r3 ?
nella figura le resistenze misurate sono:
pin1 - pin3 = 513 ohm
pin1 - pin2 = 511 ohm
pin2 - pin3 = 11 ohm
quanto valgono r1, r2, r3 ?
1364
punti
Livello 3
e' un potenziometro.
r1 dovrebbe essere zero, ma in realta' tutti i potenziometro che ho misurato il cursore ha sempre una resistenza, bo, chissa' perche'
R2=506.5 ohm
R1=4.5 ohm
R3=6.5 ohm
Spero di non avere fatto errori, l'ho fatto a mente sotto la doccia 😉
16227
punti
Livello 9
pin 13 = 513 = R2+R3
pin 12 = 511 = R1+R2
pin 23 = 11 = R1+R3Â
{R2-R3 = 500Â
{R2+R3 = 513Â
R2 = 513-R3
513-R3-R3 = 500
R3 = (513-500)/2 = 6,50
R2 = 513-6,5 = 506,5Â
R1 = 11-6,50 = 4,50Â
